5
4
8
L
0
4
0
3
H
0
1
44
24
EN442-1
Modello
Profondità
P mm
530
44
560
44
660
44
680
44
710
44
760
44
860
44
880
44
930
44
1030
44
1230
44
1530
44
1830
44
2030
44
2230
44
L'
Lunghezza
L mm
530
560
660
680
710
760
860
880
930
1030
1230
1530
1830
2030
2230
Interasse
L’ mm
470
500
600
620
650
700
800
820
870
970
1170
1470
1770
1970
2170
Peso
Capacità
Kg
lt
1,00
0,64
1,05
0,67
1,22
0,79
1,25
0,82
1,30
0,85
1,39
0,91
1,56
1,03
1,59
1,06
1,68
1,12
1,85
1,24
2,19
1,47
2,70
1,83
3,21
2,19
3,55
2,43
3,89
2,67
ELLIPSIS 30_H Orizzontale: Resa termica a metro lineare
N. el.
04 06 08 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50
Kcal/h a ∆t 50°C 162,8 242,4 320,9 398,2 474,3 549,3 623,1 695,7 767,1 837,4 906,5 974,5 1041,3 1106,8
1171,3 1234,5 1296,6 1357,6 1417,4 1477,6 1537,6 1597,6 1657,7 1717,8
Watt a ∆t 50°C 189,3 281,9 373,1 463,0 551,5 638,7 724,5 808,9 892,0 973,7 1054,1 1133,1 1210,8 1287,0 1362,0 1435,5 1507,7 1578,6 1648,1 1718,1 1787,9 1857,7 1927,5 1997,4
Watt a ∆t 40°C 143,8 214,4 283,9 352,6 420,3 488,0 554,8 620,9 684,4 747,0 808,3 867,1 924,7 981,2
1045,8 1103,2 1159,4 1215,1 1269,4 1324,2 1378,6 1433,7 1488,2 1543,3
Watt a ∆t 30°C* 100,9 150,6 199,7 248,1 296,2 344,9 393,3 441,6 486,4 530,7 574,0 614,1 653,2 691,5
743,9 785,6 826,4 867,0 906,6 946,6 986,0 1026,6 1066,3 1106,6
Watt a ∆t 20°C
61,3 91,6 121,5 151,3 180,8 211,5 242,2 273,1 300,6 327,8 354,3 377,7 400,3 422,4
460,3 486,9 512,8 538,9 564,1 589,7 614,8 641,2 666,5 692,5
Esponente
1,231 1,227 1,224 1,221 1,217 1,206 1,196 1,185 1,187 1,188 1,190 1,199 1,208 1,216
1,184 1,180 1,177 1,173 1,170 1,167 1,165 1,161 1,159 1,156
∆t=50°C consigliatopercaldaietradizionali ∆t=40°C consigliatopercaldaieacondensazioneepompedicalore
∆t=30°C consigliatoperpompedicalore
(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS
30_H Orizzontale, il ∆t ideale per la progettazione a
bassa temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula:
Q=Qn (∆t / 50)
n
Colori disponibili: vedere tabella a pag. 280.
• Pressione di esercizio massima ammessa 4 bar
• Temperatura di esercizio massima ammessa 95°C
LAVORAZIONI SPECIALI: predisposizione attacchi laterali
con allacciamenti idraulici da 1/2” saldati; diaframma interno.
89

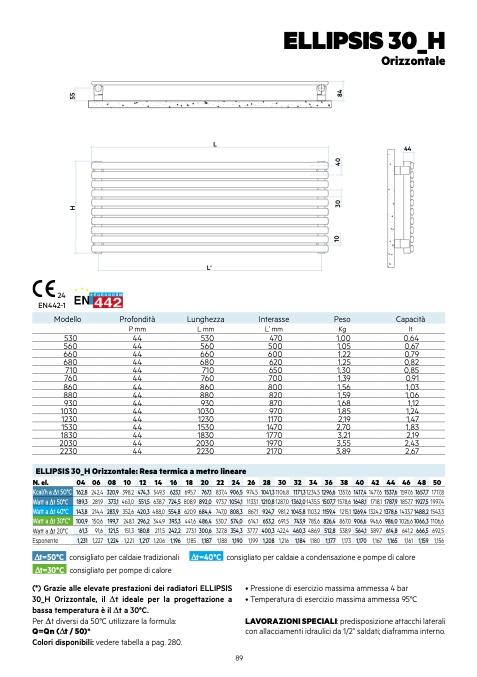

ELLIPSIS 30_H
Orizzontale
