8
5
40
30
10

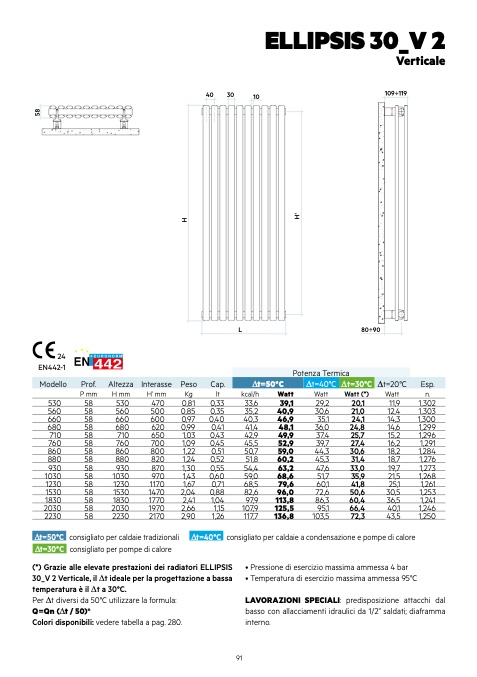

ELLIPSIS 30_V 2
Verticale
109÷119
'
H
H
24
EN442-1
Potenza Termica
Modello
Prof. Altezza Interasse Peso
Cap.
∆t=50°C
∆t=40°C ∆t=30°C ∆t=20°C
P mm
H mm
H’ mm
Kg
lt
kcal/h
Watt
Watt
Watt (*)
Watt
530
58
530
470
0,81
0,33
33,6
39,1
29,2
20,1
11,9
560
58
560
500
0,85
0,35
35,2
40,9
30,6
21,0
12,4
660
58
660
600
0,97
0,40
40,3
46,9
35,1
24,1
14,3
680
58
680
620
0,99
0,41
41,4
48,1
36,0
24,8
14,6
710
58
710
650
1,03
0,43
42,9
49,9
37,4
25,7
15,2
760
58
760
700
1,09
0,45
45,5
52,9
39,7
27,4
16,2
860
58
860
800
1,22
0,51
50,7
59,0
44,3
30,6
18,2
880
58
880
820
1,24
0,52
51,8
60,2
45,3
31,4
18,7
930
58
930
870
1,30
0,55
54,4
63,2
47,6
33,0
19,7
1030
58
1030
970
1,43
0,60
59,0
68,6
51,7
35,9
21,5
1230
58
1230
1170
1,67
0,71
68,5
79,6
60,1
41,8
25,1
1530
58
1530
1470
2,04
0,88
82,6
96,0
72,6
50,6
30,5
1830
58
1830
1770
2,41
1,04
97,9
113,8
86,3
60,4
36,5
2030
58
2030
1970
2,66
1,15
107,9
125,5
95,1
66,4
40,1
2230
58
2230
2170
2,90
1,26
117,7
136,8
103,5
72,3
43,5
∆t=50°C consigliatopercaldaietradizionali
∆t=40°C consigliatopercaldaieacondensazioneepompedicalore
∆t=30°C consigliatoperpompedicalore
Esp.
n.
1,302
1,303
1,300
1,299
1,296
1,291
1,284
1,276
1,273
1,268
1,261
1,253
1,241
1,246
1,250
(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS
30_V 2 Verticale, il ∆t ideale per la progettazione a bassa
temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula:
Q=Qn (∆t / 50)
n
Colori disponibili: vedere tabella a pag. 280.
• Pressione di esercizio massima ammessa 4 bar
• Temperatura di esercizio massima ammessa 95°C
L
80÷90
91
LAVORAZIONI SPECIALI: predisposizione attacchi dal
basso con allacciamenti idraulici da 1/2” saldati; diaframma
interno.
