24
EN442-1
0
9
1
9
÷
÷
9
0
8
0
1
H
0
4
0
3
0
1
Modello
Profondità
Lunghezza
P mm
L mm
530
58
530
560
58
560
660
58
660
680
58
680
710
58
710
760
58
760
860
58
860
880
58
880
930
58
930
1030
58
1030
1230
58
1230
1530
58
1530
1830
58
1830
2030
58
2030
2230
58
2230
Interasse
L’ mm
470
500
600
620
650
700
800
820
870
970
1170
1470
1770
1970
2170
Peso
Capacità
Kg
lt
0,81
0,33
0,85
0,35
0,97
0,40
0,99
0,41
1,03
0,43
1,09
0,45
1,22
0,51
1,24
0,52
1,30
0,55
1,43
0,60
1,67
0,71
2,04
0,88
2,41
1,04
2,66
1,15
2,90
1,26
L
58
L'
ELLIPSIS 30_H Orizzontale: Resa termica a metro lineare
N. el.
04 06 08 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50
Kcal/h a ∆t 50°C 345,2
452,2
548,0
636,8
720,9
801,4 879,4
955,4 1029,7 1102,9 1174,91246,3
1317,1 1387,4
1457,4 1527,1 1596,71666,3 1735,8 1805,4 1874,9 1944,5 2014,02083,6
Watt a ∆t 50°C 401,4
525,8
637,2
740,5
838,2
931,9 1022,5
1110,9 1197,3 1282,4 1366,2 1449,2
1531,5 1613,2 1694,6 1775,7 1856,6 1937,5 2018,4 2099,3 2180,1 2261,0 2341,9 2422,8
Watt a ∆t 40°C 309,6
405,3
491,0
569,8
647,6
723,1 790,2
855,1 916,2 975,7 1048,5 1111,5
1174,1 1236,2 1298,0 1359,2 1420,5 1481,7 1542,9 1603,6 1664,6 1725,6 1786,2 1847,0
Watt a ∆t 30°C* 221,5
289,8
350,9
406,5
464,4
521,3 566,8
610,2 648,9 685,9 745,4 789,5
833,5 877,0
920,4 962,9 1005,81048,5 1091,2 1133,2 1175,6 1218,0 1259,6 1301,8
Watt a ∆t 20°C 138,2
180,6
218,5
252,5
290,6
328,8 354,8
379,2 399,1 417,4 460,8 487,5
514,2 540,7
566,9 592,4 618,3 644,0 669,7 694,6 720,1 745,4 770,0 795,1
Esponente
1,164
1,166
1,168
1,174
1,156
1,137 1,155
1,173 1,199 1,225 1,186 1,189
1,191 1,193
1,195 1,198 1,200 1,202 1,204 1,207 1,209 1,211 1,214 1,216
∆t=50°C consigliatopercaldaietradizionali
∆t=40°C consigliatopercaldaieacondensazioneepompedicalore
∆t=30°C consigliatoperpompedicalore
(*) Grazie alle elevate prestazioni dei radiatori ELLIPSIS
30_H 2 Orizzontale, il ∆t ideale per la progettazione a
bassa temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula:
Q=Qn (∆t / 50)
n
Colori disponibili: vedere tabella a pag. 280.
• Pressione di esercizio massima ammessa 4 bar
• Temperatura di esercizio massima ammessa 95°C
LAVORAZIONI SPECIALI: predisposizione attacchi laterali
con allacciamenti idraulici da 1/2” saldati; diaframma interno.
93

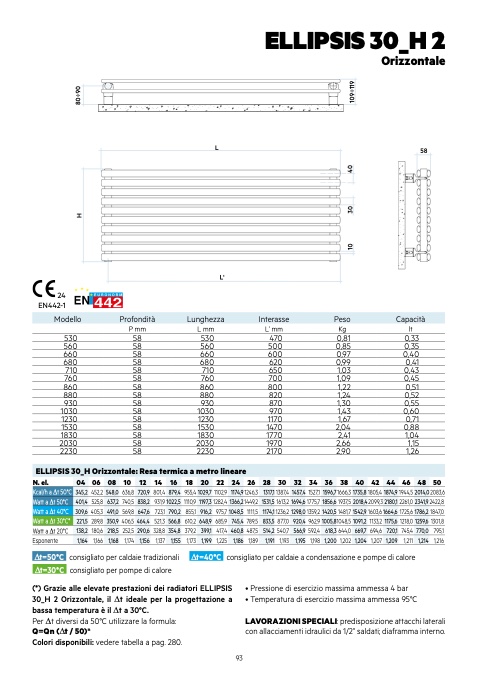

ELLIPSIS 30_H 2
Orizzontale
