3
5
18
EN442-1
Modello
Prof. Altezza Interasse Peso
Cap.
Potenza Termica
∆t=50°C
∆t=40°C ∆t=30°C ∆t=20°C
55
Esp.
n.
1,280
1,295
1,295
1,314
1,314
1,310
1,306
1,302
1,300
P mm
520
53
650
53
700
53
920
53
1020
53
1220
53
1520
53
1820
53
2020
53
H mm
520
650
700
920
1020
1220
1520
1820
2020
H’ mm
470
600
650
870
970
1170
1470
1770
1970
Kg
0,75
0,88
0,93
1,15
1,25
1,45
1,75
2,05
2,25
lt
0,50
0,61
0,65
0,84
0,93
1,09
1,35
1,60
1,77
kcal/h
Watt
Watt
32,0
37,3
28,0
40,0
46,5
34,8
43,2
50,3
37,6
56,1
65,3
48,7
61,9
72,0
53,7
73,3
85,3
63,6
90,5
105,3
78,6
107,9
125,5
93,9
119,5
139,0
104,0
Watt (*)
19,4
24,0
25,9
33,3
36,8
43,7
54,0
64,5
71,6
Watt
11,5
14,2
15,3
19,6
21,6
25,7
31,8
38,1
42,3
∆t=50°C consigliatopercaldaietradizionali
∆t=30°C consigliatoperpompedicalore
∆t=40°C consigliatopercaldaieacondensazioneepompedicalore
(*) Grazie alle elevate prestazioni dei radiatori
ELLIPSIS_V Verticale, il ∆t ideale per la progettazione a
bassa temperatura è il ∆t a 30°C.
Per ∆t diversi da 50°C utilizzare la formula:
Q=Qn (∆t / 50)
n
Colori disponibili: vedere tabella a pag. 280.
• Pressione di esercizio massima ammessa 4 bar
• Temperatura di esercizio massima ammessa 95°C
60
50
10
H
'
H
L
93
95

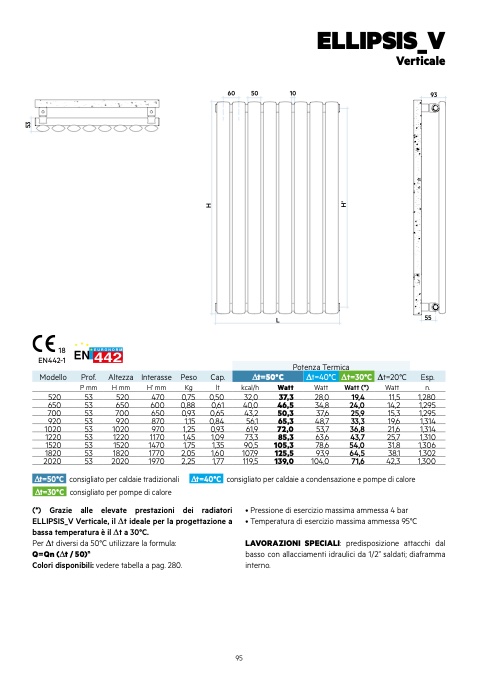

ELLIPSIS_V
Verticale
LAVORAZIONI SPECIALI: predisposizione attacchi dal
basso con allacciamenti idraulici da 1/2” saldati; diaframma
interno.
