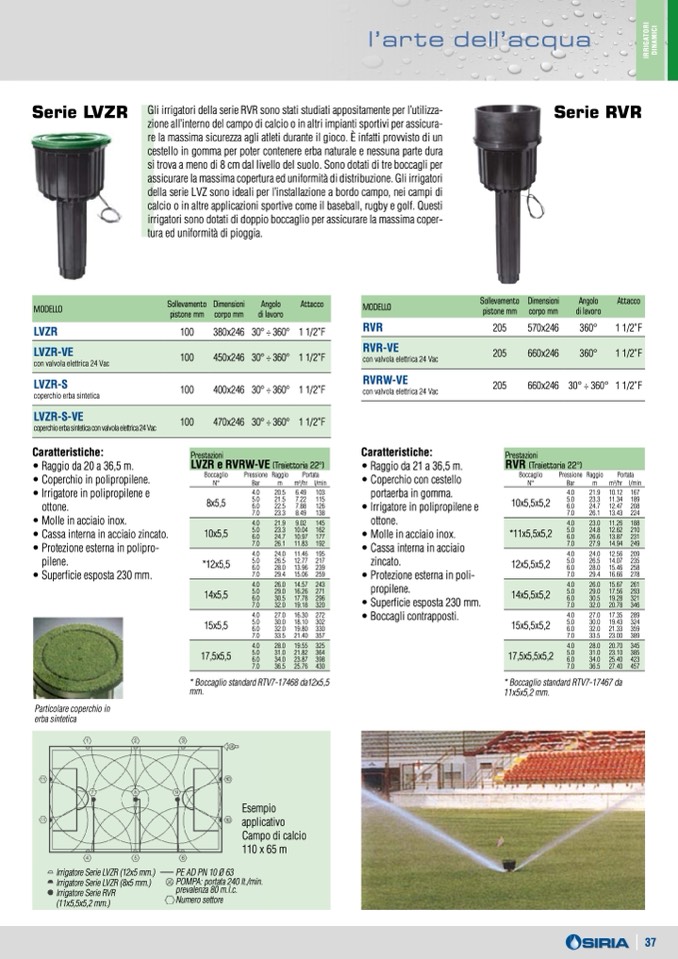

l’arte dell’acqua

Serie LVZR

Gli irrigatori della serie RVR sono stati studiati appositamente per l’utilizza-

zione all’interno del campo di calcio o in altri impianti sportivi per assicura-

re la massima sicurezza agli atleti durante il gioco. È infatti provvisto di un

cestello in gomma per poter contenere erba naturale e nessuna parte dura

si trova a meno di 8 cm dal livello del suolo. Sono dotati di tre boccagli per

assicurare la massima copertura ed uniformità di distribuzione. Gli irrigatori

della serie LVZ sono ideali per l’installazione a bordo campo, nei campi di

calcio o in altre applicazioni sportive come il baseball, rugby e golf. Questi

irrigatori sono dotati di doppio boccaglio per assicurare la massima coper-

tura ed uniformità di pioggia.

Serie RVR

MODELLO

Sollevamento

pistone mm

Dimensioni

corpo mm

Angolo

di lavoro

Attacco

MODELLO

Sollevamento

pistone mm

Dimensioni

corpo mm

Angolo

di lavoro

Attacco

LVZR

LVZR-S

coperchio erba sintetica

Caratteristiche:

• Raggio da 20 a 36,5 m.

• Coperchio in polipropilene.

• Irrigatore in polipropilene e

ottone.

• Molle in acciaio inox.

• Cassa interna in acciaio zincato.

• Protezione esterna in polipro-

pilene.

• Superficie esposta 230 mm.

Particolare coperchio in

erba sintetica

100

100

380x246 30° ÷ 360°

400x246 30° ÷ 360°

RVR

RVRW-VE

con valvola elettrica 24 Vac

Caratteristiche:

• Raggio da 21 a 36,5 m.

205

570x246

205

660x246

360°

30° ÷ 360°

1 1/2”F

1 1/2”F

Portata

RVR-VE

con valvola elettrica 24 Vac

205

660x246

360°

1 1/2”F

LVZR-VE

con valvola elettrica 24 Vac

100

450x246

30° ÷ 360°

1 1/2”F

LVZR-S-VE

coperchio erba sintetica con valvola elettrica 24 Vac

100

470x246

30° ÷ 360°

1 1/2”F

Prestazioni

LVZR e RVRW-VE (Traiettoria 22°)

Prestazioni

RVR (Traiettoria 22°)

Boccaglio

1 1/2”F

1 1/2”F

Pressione Raggio

Bar

m

m

3

/hr l/min

Boccaglio

Pressione Raggio

Bar

m

Portata

Coperchio con cestello

portaerba in gomma.

Irrigatore in polipropilene e

ottone.

Molle in acciaio inox.

Cassa interna in acciaio

zincato.

Protezione esterna in poli-

propilene.

Superficie esposta 230 mm.

Boccagli contrapposti.

m

3

/hr

l/min

8x5,5

4.0

5.0

6.0

7.0

20.5

21.5

22.5

23.3

6.49

7.22

7.88

8.49

103

115

126

138

10x5,5

4.0

5.0

6.0

7.0

21.9

23.3

24.7

26.1

9.02

10.04

10.97

11.83

145

162

177

192

*12x5,5

4.0

5.0

6.0

7.0

24.0

26.5

28.0

29.4

11.46

12.77

13.96

15.06

195

217

239

259

14x5,5

4.0

5.0

6.0

7.0

26.0

29.0

30.5

32.0

14.57

16.26

17.78

19.18

243

271

296

320

15x5,5

4.0

5.0

6.0

7.0

27.0

30.0

32.0

33.5

16.30

18.10

19.80

21.40

272

302

330

357

17,5x5,5

4.0

5.0

6.0

7.0

28.0

31.0

34.0

36.5

19.55

21.82

23.87

25.76

325

364

398

430

10x5,5x5,2

4.0

5.0

6.0

7.0

21.9

23.3

24.7

26.1

10.12

11.34

12.47

13.43

167

189

208

224

*11x5,5x5,2

4.0

5.0

6.0

7.0

23.0

24.8

26.6

27.9

11.26

12.62

13.87

14.94

188

210

231

249

12x5,5x5,2

4.0

5.0

6.0

7.0

24.0

26.5

28.0

29.4

12.56

14.07

15.46

16.66

209

235

258

278

14x5,5x5,2

4.0

5.0

6.0

7.0

26.0

29.0

30.5

32.0

15.67

17.56

19.28

20.78

261

293

321

346

15x5,5x5,2

4.0

5.0

6.0

7.0

27.0

30.0

32.0

33.5

17.35

19.43

21.33

23.00

289

324

359

389

17,5x5,5x5,2

4.0

5.0

6.0

7.0

28.0

31.0

34.0

36.5

20.70

23.10

25.40

27.40

345

385

423

457

* Boccaglio standard RTV7-17468 da12x5,5

mm.

* Boccaglio standard RTV7-17467 da

11x5x5,2 mm.

Irrigatore Serie LVZR (12x5 mm.)

Irrigatore Serie LVZR (8x5 mm.)

Irrigatore Serie RVR

(11x5,5x5,2 mm.)

Esempio

applicativo

Campo di calcio

110 x 65 m

PE AD PN 10 Ø 63

POMPA: portata 240 lt./min.

prevalenza 80 m.l.c.

Numero settore

37
