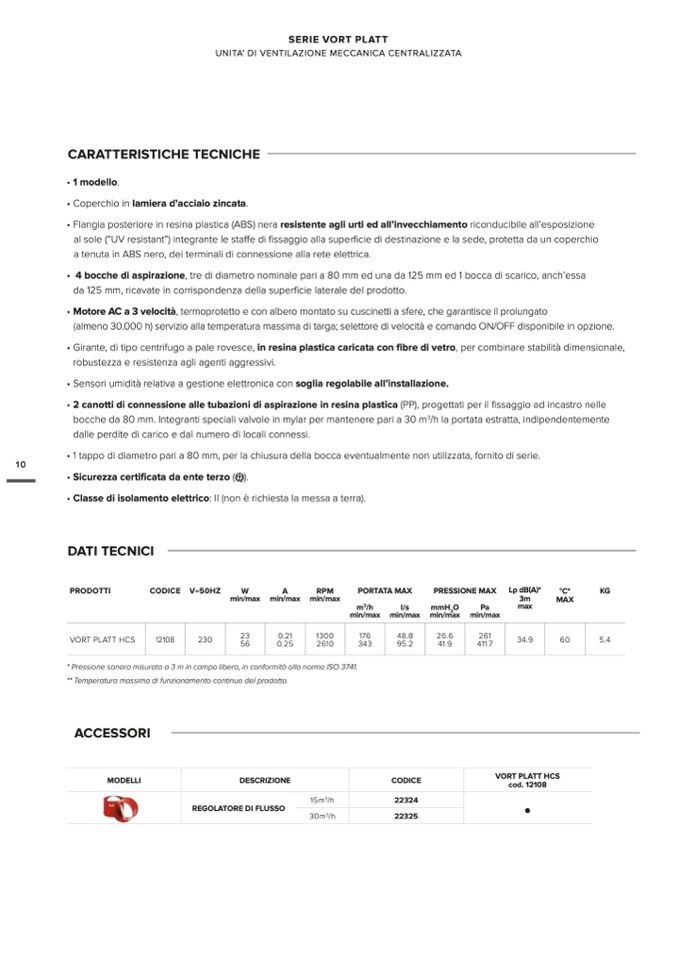

SERIE VORT PLATT

UNITA' DI VENTILAZIONE MECCANICA CENTRALIZZATA

CARATTERISTICHE TECNICHE

• 1 modello.

• Coperchio in lamiera d’acciaio zincata.

• Flangia posteriore in resina plastica (ABS) nera resistente agli urti ed all’invecchiamento riconducibile all’esposizione

al sole (“UV resistant”) integrante le sta

ffe di fissaggio alla superficie di destinazione e la sede, protetta da un coperchio

a tenuta in ABS nero, dei terminali di connessione alla rete elettrica.

• 4 bocche di aspirazione, tre di diametro nominale pari a 80 mm ed una da 125 mm ed 1 bocca di scarico, anch’essa

da 125 mm, ricavate in corrispondenza della superficie laterale del prodotto.

• Motore AC a 3 velocità, termoprotetto e con albero montato su cuscinetti a sfere, che garantisce il prolungato

(almeno 30.000 h) servizio alla temperatura massima di targa; selettore di velocità e comando ON/OFF disponibile in opzione.

• Girante, di tipo centrifugo a pale rovesce, in resina plastica caricata con fibre di vetro, per combinare stabilità dimensionale,

robustezza e resistenza agli agenti aggressivi.

• Sensori umidità relativa a gestione elettronica con soglia regolabile all’installazione.

• 2 canotti di connessione alle tubazioni di aspirazione in resina plastica (PP), progettati per il fissaggio ad incastro nelle

bocche da 80 mm. Integranti speciali valvole in mylar per mantenere pari a 30 m

3

/h la portata estratta, indipendentemente

dalle perdite di carico e dal numero di locali connessi.

• 1 tappo di diametro pari a 80 mm, per la chiusura della bocca eventualmente non utilizzata, fornito di serie.

• Sicurezza certificata da ente terzo ( ).

• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

DATI TECNICI

PRODOTTI

CODICE V~50HZ

W

A

RPM

PORTATA MAX

PRESSIONE MAX

Lp dB(A)*

°C*

KG

3m

MAX

max

min/max min/max min/max

* Pressione sonora misurata a 3 m in campo libero, in conformità alla norma ISO 3741.

** Temperatura massima di funzionamento continuo del prodotto.

m

3

/h

l/s

min/max min/max min/max min/max

mmH

2

O

Pa

VORT PLATT HCS

12108

230

23

56

0.21

0.25

1300

2610

176

343

48.8

95.2

26.6

41.9

261

411.7

34.9

60

5.4

ACCESSORI

MODELLI

DESCRIZIONE

REGOLATORE DI FLUSSO

CODICE

VORT PLATT HCS

cod. 12108

15m

3

/h

30m

3

/h

22324

•

22325
