• Struttura interna ed esterna in polipropilene espanso ad alta

densità 40kg/mc.

• Bocche di connessione alle tubazioni di diametro nominale pari

a 150 mm, ventilatori centrifughi a pale rovesce direttamente

accoppiati a motori EC .

• Scambiatore di calore ad alta efficienza del tipo a flussi

in controcorrente in materiale plastico (PS).

• By-pass meccanico automatico per free-cooling .

• Filtri ePM10 50% (M5) e Coarse 30% (G3), posti rispettivamente

in corrispondenza dei canali di ingresso e di espulsione.

• Funzione antigelo automatica.

• Pannello di comando LCD remoto a connessione filare

in dotazione alloggiabile in scatola 503.

• Staffa per l’installazione a parete a corredo opzionale

• Installazione a pavimento o parete. Integrabile a sistemi domotici

residenziali (protocollo ModBus) su RS485 modalità SLAVE.

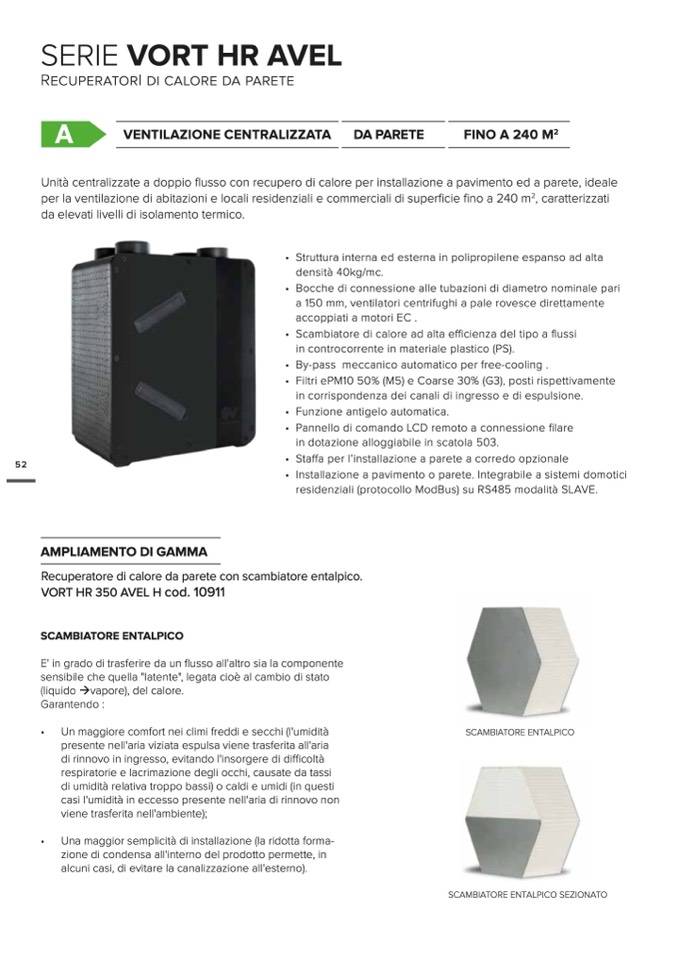

SERIE VORT HR AVEL

RecuperatorI di calore da parete

A

Unità centralizzate a doppio flusso con recupero di calore per installazione a pavimento ed a parete, ideale

per la ventilazione di abitazioni e locali residenziali e commerciali di superficie fino a 240 m

2

, caratterizzati

da elevati livelli di isolamento termico.

VENTILAZIONE CENTRALIZZATA

DA PARETE

FINO A 240 M

2

AMPLIAMENTO DI GAMMA

Recuperatore di calore da parete con scambiatore entalpico.

VORT HR 350 AVEL H cod. 10911

SCAMBIATORE ENTALPICO

E' in grado di trasferire da un flusso all'altro sia la componente

sensibile che quella "latente", legata cioè al cambio di stato

(liquidovapore), del calore.

Garantendo :

• Un maggiore comfort nei climi freddi e secchi (l'umidità

presente nell'aria viziata espulsa viene trasferita all'aria

di rinnovo in ingresso, evitando l'insorgere di difficoltà

respiratorie e lacrimazione degli occhi, causate da tassi

di umidità relativa troppo bassi) o caldi e umidi (in questi

casi l'umidità in eccesso presente nell'aria di rinnovo non

viene trasferita nell'ambiente);

• Una maggior semplicità di installazione (la ridotta forma-

zione di condensa all'interno del prodotto permette, in

alcuni casi, di evitare la canalizzazione all'esterno).

SCAMBIATORE ENTALPICO

SCAMBIATORE ENTALPICO SEZIONATO
