70

• Involucro in lamiera d’acciaio zincata e verniciata. Staffe per

installazione a parete comprese nella dotazione di serie.

• Coppia di motoventilatori azionati da motori a magneti

permanenti (EC brushless), basso consumo, direttamente

accoppiati a giranti centrifughe a pale avanti. 4 velocità di

funzionamento, indipendentemente impostabili

all’atto dell’installazione.

• L'apparecchio prevede 4 impostazioni alternative:

• Spento: il locale è destinato a non essere occupato per

lunghi periodi (ad esempio in occasione delle vacanze). Le

serrande motorizzate (opzionali), sono chiuse ed i ventila-

tori fermi.

• Vacant: il locale di destinazione non è al momento oc-

cupato (ad esempio al termine delle lezioni). Le serrande

motorizzate (opzionali), sono aperte ed i ventilatori girano

alla velocità minima tra le tre pre-impostate.

• Standard: il locale è occupato (ad esempio è in corso una

lezione). Le serrande motorizzate (opzionali), sono aper-

te ed i ventilatori girano alla velocità intermedia tra le tre

pre-impostate.

• Boost: la concentrazione di CO

2

eccede il limite pre-impo-

stato. Le serrande motorizzate (opzionali), sono aperte ed

i ventilatori girano alla velocità massima tra le tre pre-impo-

state.

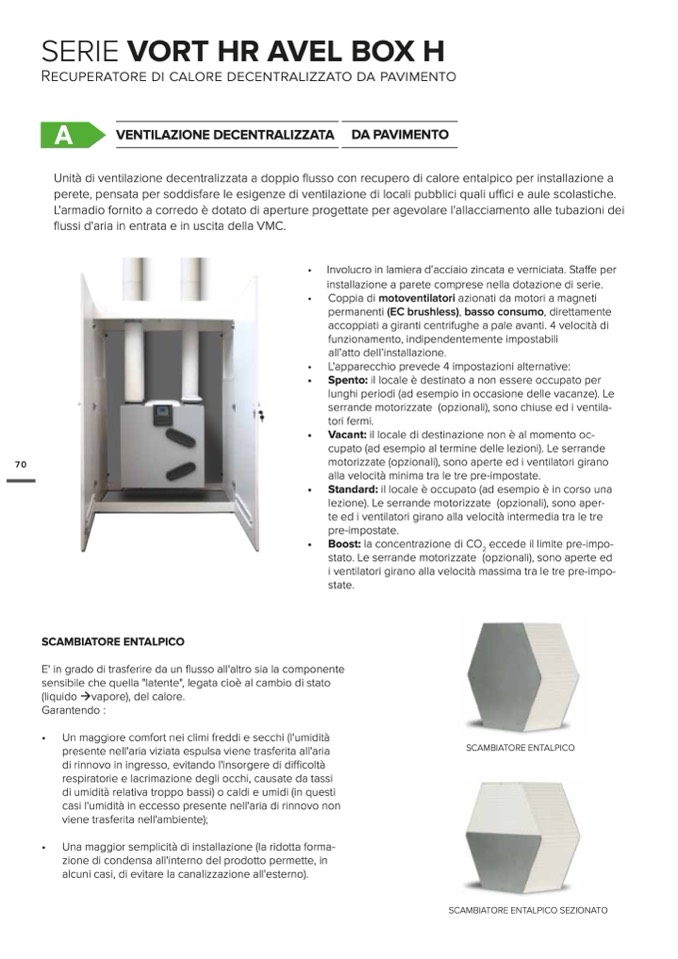

SERIE VORT HR AVEL BOX H

Recuperatore di calore decentralizzato da pavimento

A

Unità di ventilazione decentralizzata a doppio flusso con recupero di calore entalpico per installazione a

perete, pensata per soddisfare le esigenze di ventilazione di locali pubblici quali uffici e aule scolastiche.

L'armadio fornito a corredo è dotato di aperture progettate per agevolare l'allacciamento alle tubazioni dei

flussi d'aria in entrata e in uscita della VMC.

VENTILAZIONE CENTRALIZZATA

DA PARETE

VENTILAZIONE DECENTRALIZZATA DA PAVIMENTO

SCAMBIATORE ENTALPICO

E' in grado di trasferire da un flusso all'altro sia la componente

sensibile che quella "latente", legata cio

è al cambio di stato

(liquidovapore), del calore.

Garantendo :

• Un maggiore comfort nei climi freddi e secchi (l'umidità

presente nell'aria viziata espulsa viene trasferita all'aria

di rinnovo in ingresso, evitando l'insorgere di difficoltà

respiratorie e lacrimazione degli occhi, causate da tassi

di umidità relativa troppo bassi) o caldi e umidi (in questi

casi l'umidità in eccesso presente nell'aria di rinnovo non

viene trasferita nell'ambiente);

• Una maggior semplicità di installazione (la ridotta forma-

zione di condensa all'interno del prodotto permette, in

alcuni casi, di evitare la canalizzazione all'esterno).

SCAMBIATORE ENTALPICO

SCAMBIATORE ENTALPICO SEZIONATO
