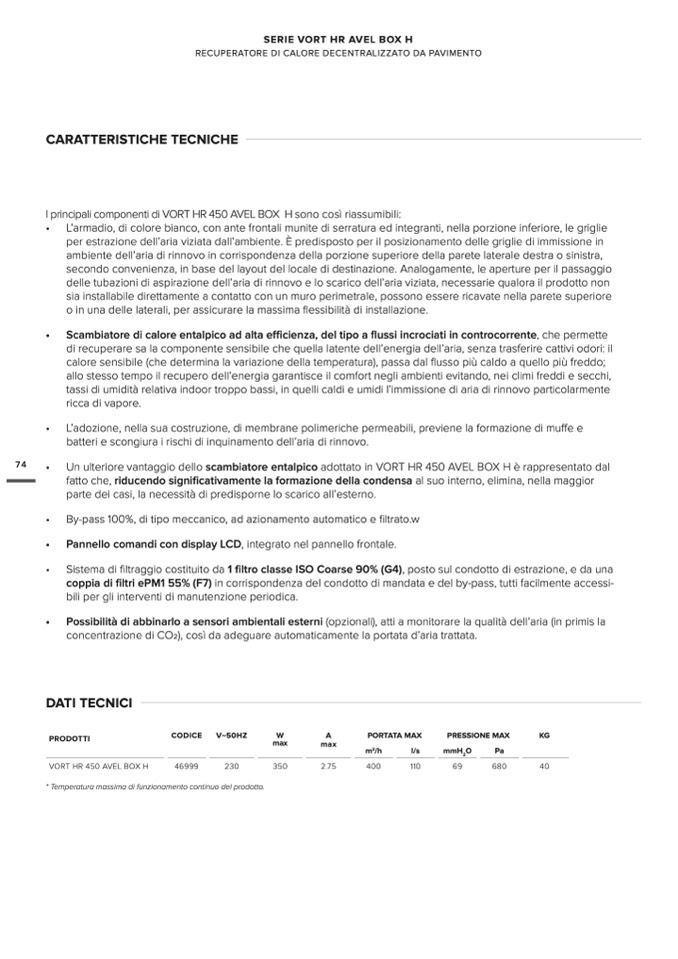

SERIE VORT HR AVEL BOX H

RECUPERATORE DI CALORE DECENTRALIZZATO DA PAVIMENTO

CARATTERISTICHE TECNICHE

I principali componenti di VORT HR 450 AVEL BOX H sono così riassumibili:

• L’armadio, di colore bianco, con ante frontali munite di serratura ed integranti, nella porzione inferiore, le griglie

per estrazione dell’aria viziata dall’ambiente. È predisposto per il posizionamento delle griglie di immissione in

ambiente dell’aria di rinnovo in corrispondenza della porzione superiore della parete laterale destra o sinistra,

secondo convenienza, in base del layout del locale di destinazione. Analogamente, le aperture per il passaggio

delle tubazioni di aspirazione dell’aria di rinnovo e lo scarico dell’aria viziata, necessarie qualora il prodotto non

sia installabile direttamente a contatto con un muro perimetrale, possono essere ricavate nella parete superiore

o in una delle laterali, per assicurare la massima flessibilità di installazione.

• Scambiatore di calore entalpico ad alta efficienza, del tipo a flussi incrociati in controcorrente, che permette

di recuperare sa la componente sensibile che quella latente dell’energia dell’aria, senza trasferire cattivi odori: il

calore sensibile (che determina la variazione della temperatura), passa dal flusso più caldo a quello più freddo;

allo stesso tempo il recupero dell’energia garantisce il comfort negli ambienti evitando, nei climi freddi e secchi,

tassi di umidità relativa indoor troppo bassi, in quelli caldi e umidi l’immissione di aria di rinnovo particolarmente

ricca di vapore.

• L’adozione, nella sua costruzione, di membrane polimeriche permeabili, previene la formazione di muffe e

batteri e scongiura i rischi di inquinamento dell’aria di rinnovo.

74

• Un ulteriore vantaggio dello scambiatore entalpico adottato in VORT HR 450 AVEL BOX H è rappresentato dal

fatto che, riducendo significativamente la formazione della condensa al suo interno, elimina, nella maggior

parte dei casi, la necessità di predisporne lo scarico all’esterno.

• By-pass 100%, di tipo meccanico, ad azionamento automatico e filtrato.w

• Pannello comandi con display LCD, integrato nel pannello frontale.

• Sistema di filtraggio costituito da 1 filtro classe ISO Coarse 90% (G4), posto sul condotto di estrazione, e da una

coppia di filtri ePM1 55% (F7) in corrispondenza del condotto di mandata e del by-pass, tutti facilmente accessi-

bili per gli interventi di manutenzione periodica.

• Possibilità di abbinarlo a sensori ambientali esterni (opzionali), atti a monitorare la qualità dell’aria (in primis la

concentrazione di CO2), così da adeguare automaticamente la portata d’aria trattata.

DATI TECNICI

* Temperatura massima di funzionamento continuo del prodotto.

PRODOTTI

CODICE

V~50HZ

W

max

A

max

PORTATA MAX

PRESSIONE MAX

KG

m

3

/h

l/s

mmH

2

O

Pa

VORT HR 450 AVEL BOX H

46999

230

350

2.75

400

110

69

680

40
