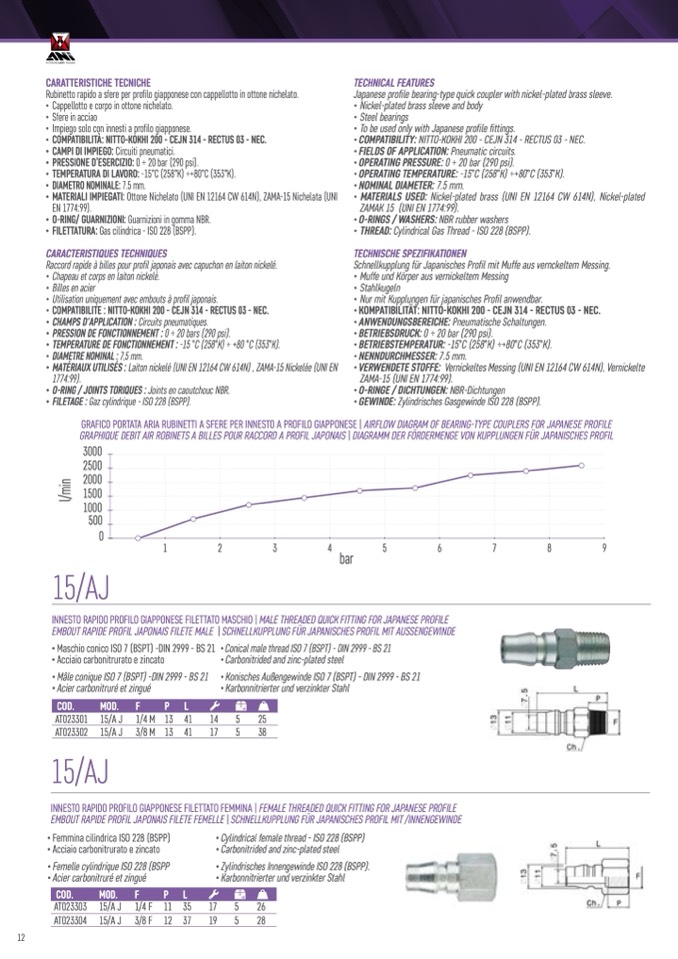

CARATTERISTICHE TECNICHE

Rubinetto rapido a sfere per profilo giapponese con cappellotto in ottone nichelato.

• Cappellotto e corpo in ottone nichelato.

• Sfere in acciao

• Impiego solo con innesti a profilo giapponese.

• COMPATIBILITÀ: NITTO-KOKHI 200 - CEJN 314 - RECTUS 03 - NEC.

• CAMPI DI IMPIEGO: Circuiti pneumatici.

• PRESSIONE D’ESERCIZIO: 0 ÷ 20 bar (290 psi).

• TEMPERATURA DI LAVORO: -15°C (258°K) ÷+80°C (353°K).

• DIAMETRO NOMINALE: 7.5 mm.

• MATERIALI IMPIEGATI: Ottone Nichelato (UNI EN 12164 CW 614N), ZAMA-15 Nichelata (UNI

EN 1774:99).

• O-RING/ GUARNIZIONI: Guarnizioni in gomma NBR.

• FILETTATURA: Gas cilindrica - ISO 228 (BSPP).

CARACTERISTIQUES TECHNIQUES

Raccord rapide à billes pour profil japonais avec capuchon en laiton nickelé.

• Chapeau et corps en laiton nickelé.

• Billes en acier

• Utilisation uniquement avec embouts à profil japonais.

• COMPATIBILITE : NITTO-KOKHI 200 - CEJN 314 - RECTUS 03 - NEC.

• CHAMPS D'APPLICATION : Circuits pneumatiques.

• PRESSION DE FONCTIONNEMENT : 0 ÷ 20 bars (290 psi).

• TEMPERATURE DE FONCTIONNEMENT : -15 °C (258°K) ÷ +80 °C (353°K).

• DIAMETRE NOMINAL : 7,5 mm.

• MATÉRIAUX UTILISÉS : Laiton nickelé (UNI EN 12164 CW 614N) , ZAMA-15 Nickelée (UNI EN

1774:99).

• O-RING / JOINTS TORIQUES : Joints en caoutchouc NBR.

• FILETAGE : Gaz cylindrique - ISO 228 (BSPP).

TECHNICAL FEATURES

Japanese profile bearing-type quick coupler with nickel-plated brass sleeve.

• Nickel-plated brass sleeve and body

• Steel bearings

• To be used only with Japanese profile fittings.

• COMPATIBILITY: NITTO-KOKHI 200 - CEJN 314 - RECTUS 03 - NEC.

• FIELDS OF APPLICATION: Pneumatic circuits.

• OPERATING PRESSURE: 0 ÷ 20 bar (290 psi).

• OPERATING TEMPERATURE: -15°C (258°K) ÷+80°C (353°K).

• NOMINAL DIAMETER: 7.5 mm.

• MATERIALS USED: Nickel-plated brass (UNI EN 12164 CW 614N), Nickel-plated

ZAMAK 15 (UNI EN 1774:99).

• O-RINGS / WASHERS: NBR rubber washers

• THREAD: Cylindrical Gas Thread - ISO 228 (BSPP).

TECHNISCHE SPEZIFIKATIONEN

Schnellkupplung für Japanisches Profil mit Muffe aus vernckeltem Messing.

• Muffe und Körper aus vernickeltem Messing

• Stahlkugeln

• Nur mit Kupplungen für japanisches Profil anwendbar.

• KOMPATIBILITÄT: NITTO-KOKHI 200 - CEJN 314 - RECTUS 03 - NEC.

• ANWENDUNGSBEREICHE: Pneumatische Schaltungen.

• BETRIEBSDRUCK: 0 ÷ 20 bar (290 psi).

• BETRIEBSTEMPERATUR: -15°C (258°K) ÷+80°C (353°K).

• NENNDURCHMESSER: 7.5 mm.

• VERWENDETE STOFFE: Vernickeltes Messing (UNI EN 12164 CW 614N), Vernickelte

ZAMA-15 (UNI EN 1774:99).

• O-RINGE / DICHTUNGEN: NBR-Dichtungen

• GEWINDE: Zylindrisches Gasgewinde ISO 228 (BSPP).

GRAFICO PORTATA ARIA RUBINETTI A SFERE PER INNESTO A PROFILO GIAPPONESE | AIRFLOW DIAGRAM OF BEARING-TYPE COUPLERS FOR JAPANESE PROFILE

GRAPHIQUE DEBIT AIR ROBINETS A BILLES POUR RACCORD A PROFIL JAPONAIS | DIAGRAMM DER FÖRDERMENGE VON KUPPLUNGEN FÜR JAPANISCHES PROFIL

3000

2500

2000

1500

1000

500

0

15/AJ

INNESTO RAPIDO PROFILO GIAPPONESE FILETTATO MASCHIO | MALE THREADED QUICK FITTING FOR JAPANESE PROFILE

EMBOUT RAPIDE PROFIL JAPONAIS FILETE MALE | SCHNELLKUPPLUNG FÜR JAPANISCHES PROFIL MIT AUSSENGEWINDE

• Maschio conico ISO 7 (BSPT) -DIN 2999 - BS 21

• Acciaio carbonitrurato e zincato

• Mâle conique ISO 7 (BSPT) -DIN 2999 - BS 21

• Acier carbonitruré et zingué

• Conical male thread ISO 7 (BSPT) - DIN 2999 - BS 21

• Carbonitrided and zinc-plated steel

• Konisches Außengewinde ISO 7 (BSPT) - DIN 2999 - BS 21

• Karbonnitrierter und verzinkter Stahl

5

25

5

38

• Femmina cilindrica ISO 228 (BSPP)

• Acciaio carbonitrurato e zincato

• Femelle cylindrique ISO 228 (BSPP

• Acier carbonitruré et zingué

• Cylindrical female thread - ISO 228 (BSPP)

• Carbonitrided and zinc-plated steel

• Zylindrisches Innengewinde ISO 228 (BSPP).

• Karbonnitrierter und verzinkter Stahl

1

2

3

4

ba

r

5

6

7

8

9

COD.

MOD.

F

P

L

AT023301 15/A J 1/4 M

AT023302 15/A J 3/8 M

15/AJ

13 41 14

13 41 17

INNESTO RAPIDO PROFILO GIAPPONESE FILETTATO FEMMINA | FEMALE THREADED QUICK FITTING FOR JAPANESE PROFILE

EMBOUT RAPIDE PROFIL JAPONAIS FILETE FEMELLE | SCHNELLKUPPLUNG FÜR JAPANISCHES PROFIL MIT /INNENGEWINDE

COD.

MOD.

F

P

L

AT023303 15/A J 1/4 F 11 35

17 5

26

AT023304 15/A J 3/8 F 12 37

19 5

28

12

l

/

m

i

n
