CARATTERISTICHE TECNICHE

• CAMPI DI IMPIEGO: Circuiti pneumatici.

• PRESSIONE D’ESERCIZIO: Pressione massima 12 bar ( 1.2 MPa)

• PORTATA MASSIMA A 6 bar: 950 Nl / h

• TEMPERATURA DI LAVORO: -10°C (263°K) ÷ +80°C (353°K).

• MATERIALI IMPIEGATI: Ottone Nichelato (UNI EN 12164 CW 614N) , Acciao INOX.

• O-RING/ GUARNIZIONI: Guarnizioni in gomma antiolio NBR esenti da silicone

• FILETTATURA RUBINETTI: Maschio Gas cilindrica ISO 228 (BSPP) con O-ring,

Femmina Gas cilindrica - ISO 228 (BSPP)

• FILETTATURA INNESTI: Gas cilindrica - ISO 228 (BSPP)

CARACTERISTIQUES TECHNIQUES

• CHAMPS D'APPLICATION : Circuits pneumatiques.

• PRESSION DE FONCTIONNEMENT : Pression maximale 12 bars (1,2 MPa)

• DEBIT MAXIMUM à 6 bar: 950 Nl / h

• TEMPÉRATURE DE FONCTIONNEMENT : -10°C (263°K) ÷ +80°C (353°K).

• MATÉRIAUX UTILISÉS : Laiton nickelé (UNI EN 12164 CW 614N), Acier inox

• O-RING / JOINTS TORIQUES : Joints en caoutchouc anti-huile NBR ,sans silicone

• FILETAGE ROBINET : Male BSP cylindrique - ISO 228 (BSPP) avec O-ring,

Femelle BSP cylindrique - ISO 228 (BSPP)

• FILETAGE EMBOUTS : BSP cylindrique - ISO 228 (BSPP)

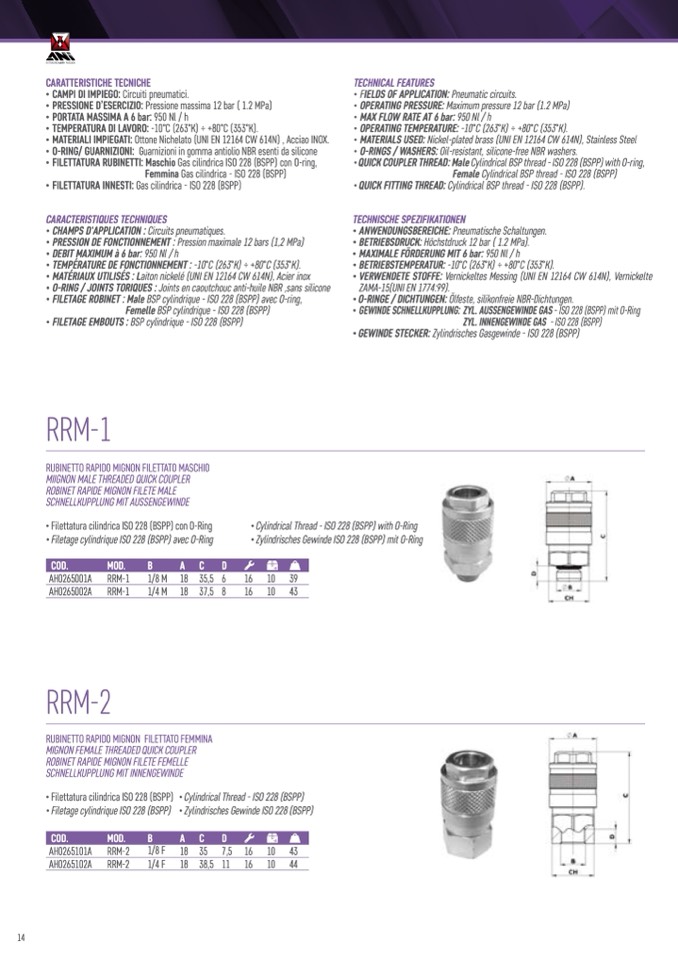

RRM-1

RUBINETTO RAPIDO MIGNON FILETTATO MASCHIO

MIIGNON MALE THREADED QUICK COUPLER

ROBINET RAPIDE MIGNON FILETE MALE

SCHNELLKUPPLUNG MIT AUSSENGEWINDE

• Filettatura cilindrica ISO 228 (BSPP) con O-Ring

• Filetage cylindrique ISO 228 (BSPP) avec O-Ring

AH0265001A RRM-1

1/8 M 18 35,5

AH0265002A RRM-1

1/4 M 18 37,5

RRM-2

RUBINETTO RAPIDO MIGNON FILETTATO FEMMINA

MIGNON FEMALE THREADED QUICK COUPLER

ROBINET RAPIDE MIGNON FILETE FEMELLE

SCHNELLKUPPLUNG MIT INNENGEWINDE

TECHNICAL FEATURES

• FIELDS OF APPLICATION: Pneumatic circuits.

• OPERATING PRESSURE: Maximum pressure 12 bar (1.2 MPa)

• MAX FLOW RATE AT 6 bar: 950 Nl / h

• OPERATING TEMPERATURE: -10°C (263°K) ÷ +80°C (353°K).

• MATERIALS USED: Nickel-plated brass (UNI EN 12164 CW 614N), Stainless Steel

• O-RINGS / WASHERS: Oil-resistant, silicone-free NBR washers.

• QUICK COUPLER THREAD: Male Cylindrical BSP thread - ISO 228 (BSPP) with O-ring,

Female Cylindrical BSP thread - ISO 228 (BSPP)

• QUICK FITTING THREAD: Cylindrical BSP thread - ISO 228 (BSPP).

TECHNISCHE SPEZIFIKATIONEN

• ANWENDUNGSBEREICHE: Pneumatische Schaltungen.

• BETRIEBSDRUCK: Höchstdruck 12 bar ( 1.2 MPa).

• MAXIMALE FÖRDERUNG MIT 6 bar: 950 Nl / h

• BETRIEBSTEMPERATUR: -10°C (263°K) ÷ +80°C (353°K).

• VERWENDETE STOFFE: Vernickeltes Messing (UNI EN 12164 CW 614N), Vernickelte

ZAMA-15(UNI EN 1774:99).

• O-RINGE / DICHTUNGEN: Ölfeste, silikonfreie NBR-Dichtungen.

• GEWINDE SCHNELLKUPPLUNG: ZYL. AUSSENGEWINDE GAS - ISO 228 (BSPP) mit O-Ring

ZYL. INNENGEWINDE GAS - ISO 228 (BSPP)

• GEWINDE STECKER: Zylindrisches Gasgewinde - ISO 228 (BSPP)

COD.

MOD.

B

A

C

D

6

8

• Cylindrical Thread - ISO 228 (BSPP) with O-Ring

• Zylindrisches Gewinde ISO 228 (BSPP) mit O-Ring

16 10 39

16 10 43

• Filettatura cilindrica ISO 228 (BSPP)

• Filetage cylindrique ISO 228 (BSPP)

AH0265101A RRM-2

1/8 F

AH0265102A RRM-2

1/4 F

• Cylindrical Thread - ISO 228 (BSPP)

• Zylindrisches Gewinde ISO 228 (BSPP)

18 35 7,5 16 10 43

18 38,5 11 16 10 44

COD.

MOD.

B

A

C

D

14
