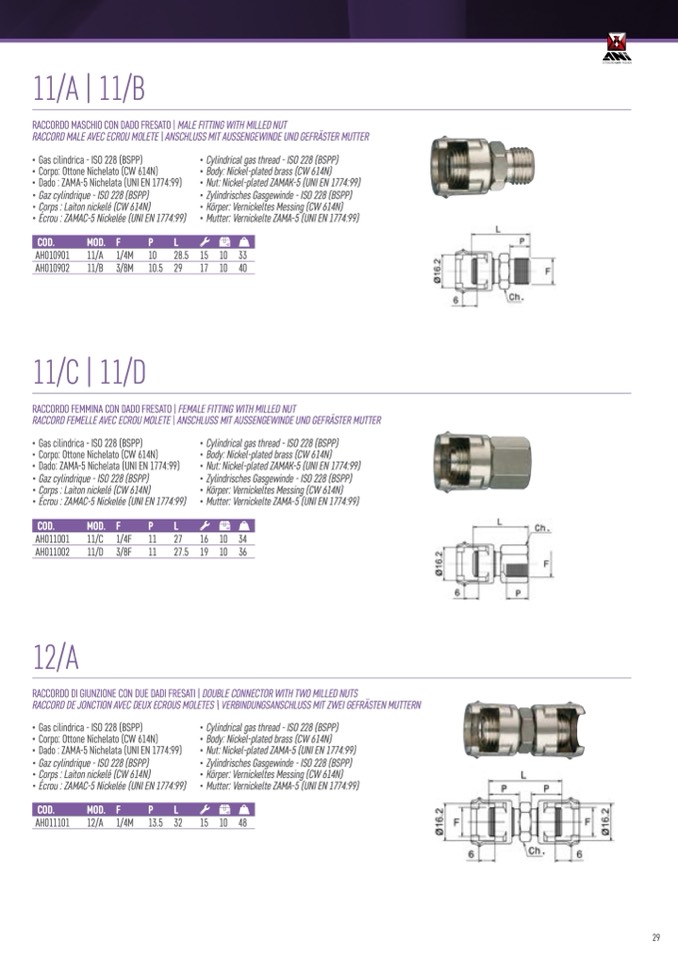

11/A | 11/B

RACCORDO MASCHIO CON DADO FRESATO | MALE FITTING WITH MILLED NUT

RACCORD MALE AVEC ECROU MOLETE | ANSCHLUSS MIT AUSSENGEWINDE UND GEFRÄSTER MUTTER

• Gas cilindrica - ISO 228 (BSPP)

• Corpo: Ottone Nichelato (CW 614N)

• Dado : ZAMA-5 Nichelata (UNI EN 1774:99)

• Gaz cylindrique - ISO 228 (BSPP)

• Corps : Laiton nickelé (CW 614N)

• Écrou : ZAMAC-5 Nickelée (UNI EN 1774:99)

AH010901 11/A 1/4M 10 28.5

AH010902 11/B 3/8M 10.5 29

11/C | 11/D

RACCORDO FEMMINA CON DADO FRESATO | FEMALE FITTING WITH MILLED NUT

RACCORD FEMELLE AVEC ECROU MOLETE | ANSCHLUSS MIT AUSSENGEWINDE UND GEFRÄSTER MUTTER

• Cylindrical gas thread - ISO 228 (BSPP)

• Body: Nickel-plated brass (CW 614N)

• Nut: Nickel-plated ZAMAK-5 (UNI EN 1774:99)

• Zylindrisches Gasgewinde - ISO 228 (BSPP)

• Körper: Vernickeltes Messing (CW 614N)

• Mutter: Vernickelte ZAMA-5 (UNI EN 1774:99)

15 10 33

17 10 40

COD.

MOD.

F

P

L

• Gas cilindrica - ISO 228 (BSPP)

• Corpo: Ottone Nichelato (CW 614N)

• Dado: ZAMA-5 Nichelata (UNI EN 1774:99)

• Gaz cylindrique - ISO 228 (BSPP)

• Corps : Laiton nickelé (CW 614N)

• Écrou : ZAMAC-5 Nickelée (UNI EN 1774:99)

AH011001 11/C 1/4F 11 27

AH011002 11/D 3/8F 11 27.5

12/A

• Cylindrical gas thread - ISO 228 (BSPP)

• Body: Nickel-plated brass (CW 614N)

• Nut: Nickel-plated ZAMAK-5 (UNI EN 1774:99)

• Zylindrisches Gasgewinde - ISO 228 (BSPP)

• Körper: Vernickeltes Messing (CW 614N)

• Mutter: Vernickelte ZAMA-5 (UNI EN 1774:99)

16 10 34

19 10 36

COD.

MOD.

F

P

L

RACCORDO DI GIUNZIONE CON DUE DADI FRESATI | DOUBLE CONNECTOR WITH TWO MILLED NUTS

RACCORD DE JONCTION AVEC DEUX ECROUS MOLETES \ VERBINDUNGSANSCHLUSS MIT ZWEI GEFRÄSTEN MUTTERN

• Gas cilindrica - ISO 228 (BSPP)

• Corpo: Ottone Nichelato (CW 614N)

• Dado : ZAMA-5 Nichelata (UNI EN 1774:99)

• Gaz cylindrique - ISO 228 (BSPP)

• Corps : Laiton nickelé (CW 614N)

• Écrou : ZAMAC-5 Nickelée (UNI EN 1774:99)

• Cylindrical gas thread - ISO 228 (BSPP)

• Body: Nickel-plated brass (CW 614N)

• Nut: Nickel-plated ZAMA-5 (UNI EN 1774:99)

• Zylindrisches Gasgewinde - ISO 228 (BSPP)

• Körper: Vernickeltes Messing (CW 614N)

• Mutter: Vernickelte ZAMA-5 (UNI EN 1774:99)

COD.

MOD.

F

P

L

AH011101 12/A 1/4M 13.5 32 15 10 48
