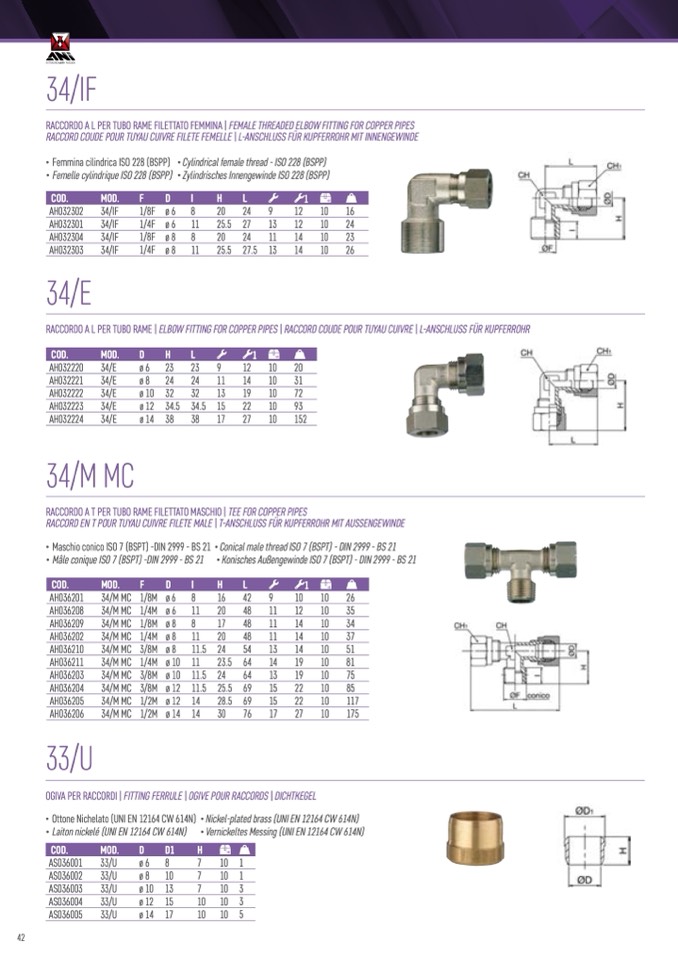

34/IF

RACCORDO A L PER TUBO RAME FILETTATO FEMMINA | FEMALE THREADED ELBOW FITTING FOR COPPER PIPES

RACCORD COUDE POUR TUYAU CUIVRE FILETE FEMELLE | L-ANSCHLUSS FÜR KUPFERROHR MIT INNENGEWINDE

• Femmina cilindrica ISO 228 (BSPP) • Cylindrical female thread - ISO 228 (BSPP)

• Femelle cylindrique ISO 228 (BSPP) • Zylindrisches Innengewinde ISO 228 (BSPP)

COD.

MOD.

F

D

I

H

L

1

AH032302

AH032301

AH032304

AH032303

34/E

34/IF

1/8F ø 6 8

20 24 9

12 10

16

34/IF

1/4F ø 6 11 25.5 27 13

34/IF

1/8F ø 8 8

20 24 11

34/IF

1/4F ø 8 11 25.5 27.5 13

12 10 24

14 10 23

14 10 26

RACCORDO A L PER TUBO RAME | ELBOW FITTING FOR COPPER PIPES | RACCORD COUDE POUR TUYAU CUIVRE | L-ANSCHLUSS FÜR KUPFERROHR

COD.

MOD.

D

H

L

1

AH032220

AH032221

AH032222

AH032223

AH032224

34/E

ø6

34/E

ø8

34/E

ø 10

34/E

ø 12

34/E

ø 14

23 23 9

12 10

20

24 24 11

32 32 13

34.5 34.5 15

38 38 17

14 10 31

19 10 72

22 10 93

27 10 152

34/M MC

RACCORDO A T PER TUBO RAME FILETTATO MASCHIO | TEE FOR COPPER PIPES

RACCORD EN T POUR TUYAU CUIVRE FILETE MALE | T-ANSCHLUSS F

ÜR KUPFERROHR MIT AUSSENGEWINDE

• Maschio conico ISO 7 (BSPT) -DIN 2999 - BS 21 • Conical male thread ISO 7 (BSPT) - DIN 2999 - BS 21

• Mâle conique ISO 7 (BSPT) -DIN 2999 - BS 21 • Konisches Außengewinde ISO 7 (BSPT) - DIN 2999 - BS 21

COD.

MOD.

F

D

I

H

L

1

AH036201

AH036208

AH036209

AH036202

AH036210

AH036211

AH036203

AH036204

AH036205

AH036206

33/U

34/M MC

34/M MC

34/M MC

34/M MC

34/M MC

34/M MC

34/M MC

34/M MC

34/M MC

34/M MC

1/8M ø6

1/4M ø6

1/8M ø8

1/4M ø8

3/8M ø8

1/4M ø 10

3/8M ø 10

3/8M ø 12

1/2M ø 12

1/2M ø 14

8

16 42

9

10 10

26

11 20 48

8

17 48

11 20 48

11.5 24 54

11 23.5 64

11.5 24 64

11.5 25.5 69

14 28.5 69

14 30 76

11 12 10 35

11 14 10 34

11 14 10 37

13 14 10 51

14 19 10 81

13 19 10 75

15 22 10 85

15 22 10 117

17 27 10 175

OGIVA PER RACCORDI | FITTING FERRULE | OGIVE POUR RACCORDS | DICHTKEGEL

• Ottone Nichelato (UNI EN 12164 CW 614N) • Nickel-plated brass (UNI EN 12164 CW 614N)

• Laiton nickelé (UNI EN 12164 CW 614N) • Vernickeltes Messing (UNI EN 12164 CW 614N)

COD.

MOD.

D

D1

H

AS036001

AS036002

AS036003

AS036004

AS036005

33/U

ø6

33/U

ø8

33/U

ø 10

33/U

ø 12

33/U

ø 14

8

7

10

7

13

7

15

10

17

10

10 1

10 1

10 3

10 3

10 5

42
