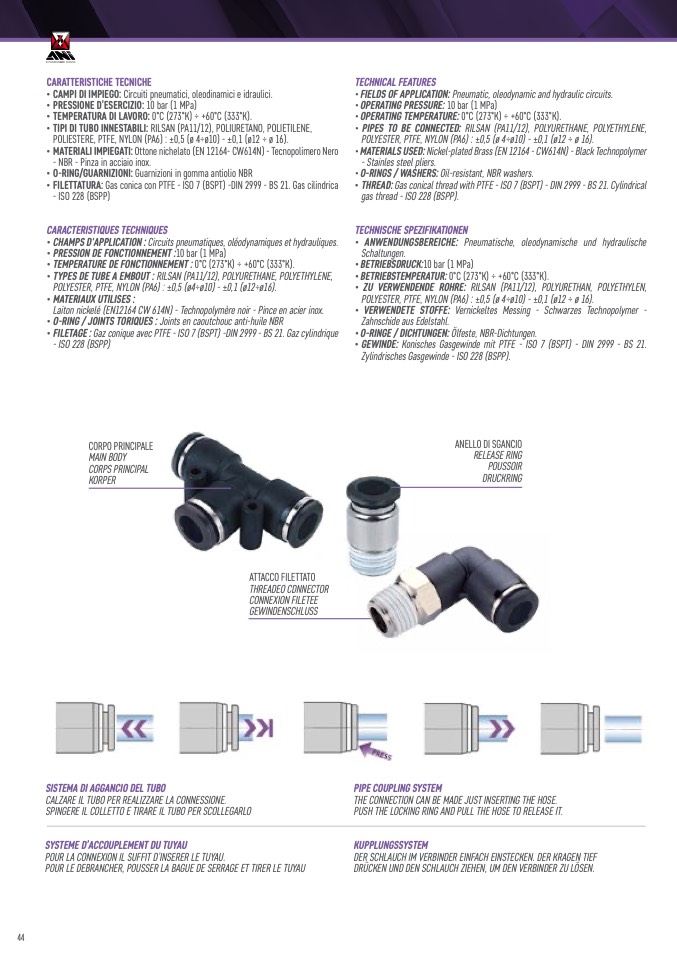

CARATTERISTICHE TECNICHE

• CAMPI DI IMPIEGO: Circuiti pneumatici, oleodinamici e idraulici.

• PRESSIONE D’ESERCIZIO: 10 bar (1 MPa)

• TEMPERATURA DI LAVORO: 0°C (273°K) ÷ +60°C (333°K).

• TIPI DI TUBO INNESTABILI: RILSAN (PA11/12), POLIURETANO, POLIETILENE,

POLIESTERE, PTFE, NYLON (PA6) : ±0,5 (ø 4÷ø10) - ±0,1 (ø12 ÷ ø 16).

• MATERIALI IMPIEGATI: Ottone nichelato (EN 12164- CW614N) - Tecnopolimero Nero

- NBR - Pinza in acciaio inox.

• O-RING/GUARNIZIONI: Guarnizioni in gomma antiolio NBR

• FILETTATURA: Gas conica con PTFE - ISO 7 (BSPT) -DIN 2999 - BS 21. Gas cilindrica

- ISO 228 (BSPP)

CARACTERISTIQUES TECHNIQUES

• CHAMPS D'APPLICATION : Circuits pneumatiques, oléodynamiques et hydrauliques.

• PRESSION DE FONCTIONNEMENT :10 bar (1 MPa)

• TEMPERATURE DE FONCTIONNEMENT : 0°C (273°K) ÷ +60°C (333°K).

• TYPES DE TUBE A EMBOUT : RILSAN (PA11/12), POLYURETHANE, POLYETHYLENE,

POLYESTER, PTFE, NYLON (PA6) : ±0,5 (ø4÷ø10) - ±0,1 (ø12÷ø16).

• MATERIAUX UTILISES :

Laiton nickelé (EN12164 CW 614N) - Technopolymère noir - Pince en acier inox.

• O-RING / JOINTS TORIQUES : Joints en caoutchouc anti-huile NBR

• FILETAGE : Gaz conique avec PTFE - ISO 7 (BSPT) -DIN 2999 - BS 21. Gaz cylindrique

TECHNICAL FEATURES

• FIELDS OF APPLICATION: Pneumatic, oleodynamic and hydraulic circuits.

• OPERATING PRESSURE: 10 bar (1 MPa)

• OPERATING TEMPERATURE: 0°C (273°K) ÷ +60°C (333°K).

• PIPES TO BE CONNECTED: RILSAN (PA11/12), POLYURETHANE, POLYETHYLENE,

POLYESTER, PTFE, NYLON (PA6) : ±0,5 (ø 4÷ø10) - ±0,1 (ø12 ÷ ø 16).

• MATERIALS USED: Nickel-plated Brass (EN 12164 - CW614N) - Black Technopolymer

- Stainles steel pliers.

• O-RINGS / WASHERS: Oil-resistant, NBR washers.

• THREAD: Gas conical thread with PTFE - ISO 7 (BSPT) - DIN 2999 - BS 21. Cylindrical

gas thread - ISO 228 (BSPP).

TECHNISCHE SPEZIFIKATIONEN

• ANWENDUNGSBEREICHE: Pneumatische, oleodynamische und hydraulische

Schaltungen.

• BETRIEBSDRUCK:10 bar (1 MPa)

• BETRIEBSTEMPERATUR: 0°C (273°K) ÷ +60°C (333°K).

• ZU VERWENDENDE ROHRE: RILSAN (PA11/12), POLYURETHAN, POLYETHYLEN,

POLYESTER, PTFE, NYLON (PA6) : ±0,5 (ø 4÷ø10) - ±0,1 (ø12 ÷ ø 16).

• VERWENDETE STOFFE: Vernickeltes Messing - Schwarzes Technopolymer -

Zahnschide aus Edelstahl.

• O-RINGE / DICHTUNGEN: Ölfeste, NBR-Dichtungen.

• GEWINDE: Konisches Gasgewinde mit PTFE - ISO 7 (BSPT) - DIN 2999 - BS 21.

Zylindrisches Gasgewinde - ISO 228 (BSPP).

- ISO 228 (BSPP)

CORPO PRINCIPALE

MAIN BODY

CORPS PRINCIPAL

KORPER

ANELLO DI SGANCIO

RELEASE RING

POUSSOIR

DRUCKRING

ATTACCO FILETTATO

THREADEO CDNNECTOR

CONNEXION FILETEE

GEWINDENSCHLUSS

SISTEMA DI AGGANCIO DEL TUBO

PIPE COUPLING SYSTEM

CALZARE IL TUBO PER REALIZZARE LA CONNESSIONE.

SPINGERE IL COLLETTO E TIRARE IL TUBO PER SCOLLEGARLO

SYSTEME D’ACCOUPLEMENT DU TUYAU

POUR LA CONNEXION IL SUFFIT D’INSERER LE TUYAU.

POUR LE DEBRANCHER, POUSSER LA BAGUE DE SERRAGE ET TIRER LE TUYAU

THE CONNECTION CAN BE MADE JUST INSERTING THE HOSE.

PUSH THE LOCKING RING AND PULL THE HOSE TO RELEASE IT.

KUPPLUNGSSYSTEM

DER SCHLAUCH IM VERBINDER EINFACH EINSTECKEN. DER KRAGEN TIEF

DRÜCKEN UND DEN SCHLAUCH ZIEHEN, UM DEN VERBINDER ZU LÖSEN.
