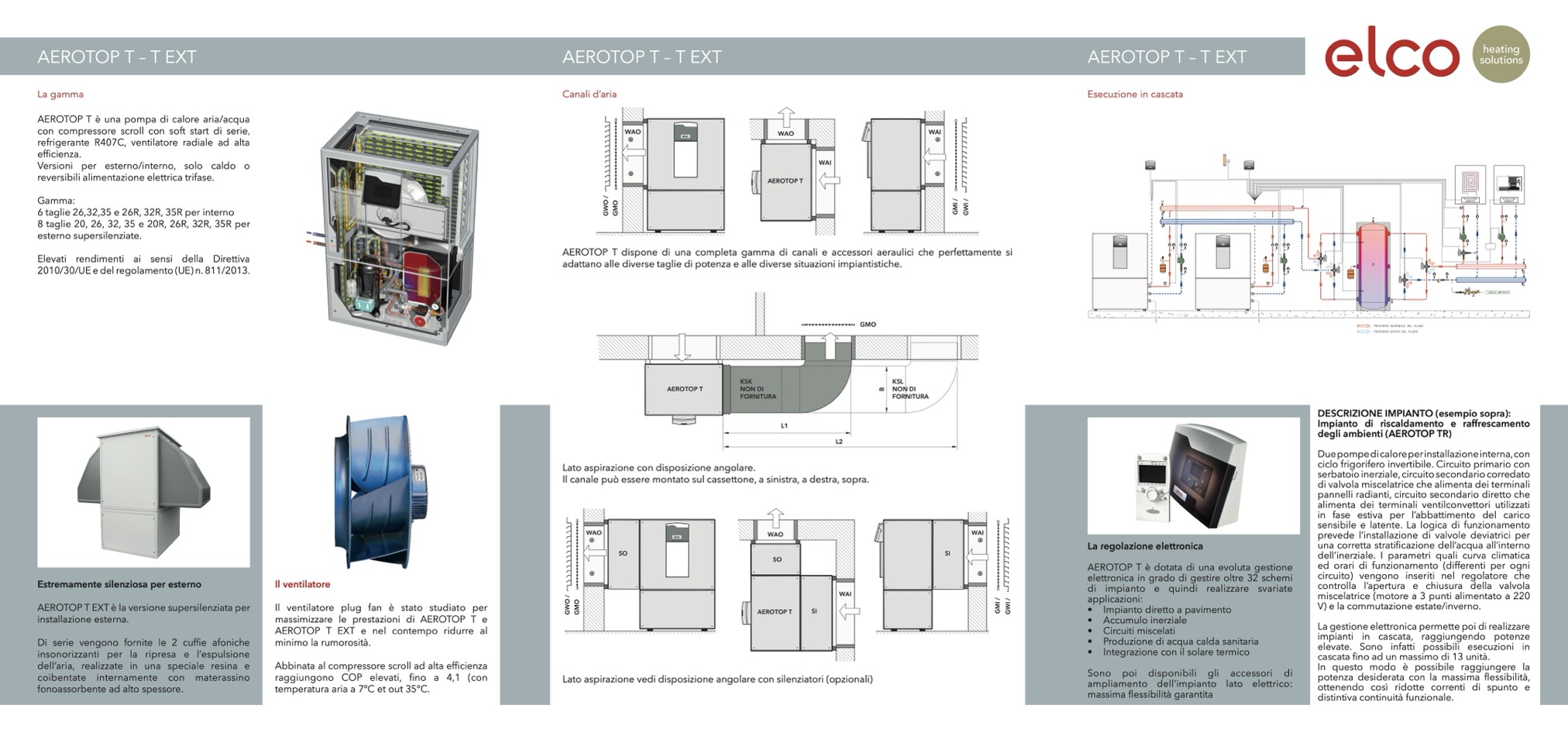

La gamma

AEROTOP T è una pompa di calore aria/acqua

con compressore scroll con soft start di serie,

refrigerante R407C, ventilatore radiale ad alta

efficienza.

Versioni per esterno/interno, solo caldo o

reversibili alimentazione elettrica trifase.

Gamma:

6 taglie 26,32,35 e 26R, 32R, 35R per interno

8 taglie 20, 26, 32, 35 e 20R, 26R, 32R, 35R per

esterno supersilenziate.

Elevati rendimenti ai sensi della Direttiva

2010/30/UE e del regolamento (UE) n. 811/2013.

Canali d’aria

Esecuzione in cascata

Estremamente silenziosa per esterno

AEROTOP T EXT è la versione supersilenziata per

installazione esterna.

Di serie vengono fornite le 2 cuffie afoniche

insonorizzanti per la ripresa e l‘espulsione

dell’aria, realizzate in una speciale resina e

coibentate internamente con materassino

fonoassorbente ad alto spessore.

Il ventilatore

Il ventilatore plug fan è stato studiato per

massimizzare le prestazioni di AEROTOP T e

AEROTOP T EXT e nel contempo ridurre al

minimo la rumorosità.

Abbinata al compressore scroll ad alta efficienza

raggiungono COP elevati, fino a 4,1 (con

temperatura aria a 7°C et out 35°C.

WAI

SO

SI

La regolazione elettronica

AEROTOP T è dotata di una evoluta gestione

elettronica in grado di gestire oltre 32 schemi

di impianto e quindi realizzare svariate

applicazioni:

• Impianto diretto a pavimento

• Accumulo inerziale

• Circuiti miscelati

• Produzione di acqua calda sanitaria

• Integrazione con il solare termico

Sono poi disponibili gli accessori di

ampliamento dell’impianto lato elettrico:

massima flessibilità garantita

WAO

WAO

WAI

AEROTOP T

WAI

G

W

O

/

G

M

O

G

M

I

/

G

W

I

/

B

G

W

O

/

G

M

O

G

M

I

/

G

W

I

/

AEROTOP T dispone di una completa gamma di canali e accessori aeraulici che perfettamente si

adattano alle diverse taglie di potenza e alle diverse situazioni impiantistiche.

AEROTOP T

KSK

NON DI

FORNITURA

L1

KSL

NON DI

FORNITURA

Lato aspirazione con disposizione angolare.

Il canale può essere montato sul cassettone, a sinistra, a destra, sopra.

WAO

WAO

SO

AEROTOP T

WAI

Lato aspirazione vedi disposizione angolare con silenziatori (opzionali)

SI

L2

DESCRIZIONE IMPIANTO (esempio sopra):

Impianto di riscaldamento e raffrescamento

degli ambienti (AEROTOP TR)

Due pompe di calore per installazione interna, con

ciclo frigorifero invertibile. Circuito primario con

serbatoio inerziale, circuito secondario corredato

di valvola miscelatrice che alimenta dei terminali

pannelli radianti, circuito secondario diretto che

alimenta dei terminali ventilconvettori utilizzati

in fase estiva per l’abbattimento del carico

sensibile e latente. La logica di funzionamento

prevede l’installazione di valvole deviatrici per

una corretta stratificazione dell’acqua all’interno

dell’inerziale. I parametri quali curva climatica

ed orari di funzionamento (differenti per ogni

circuito) vengono inseriti nel regolatore che

controlla l’apertura e chiusura della valvola

miscelatrice (motore a 3 punti alimentato a 220

V) e la commutazione estate/inverno.

La gestione elettronica permette poi di realizzare

impianti in cascata, raggiungendo potenze

elevate. Sono infatti possibili esecuzioni in

cascata fino ad un massimo di 13 unità.

In questo modo è possibile raggiungere la

potenza desiderata con la massima flessibilità,

ottenendo così ridotte correnti di spunto e

distintiva continuità funzionale.

GMO
