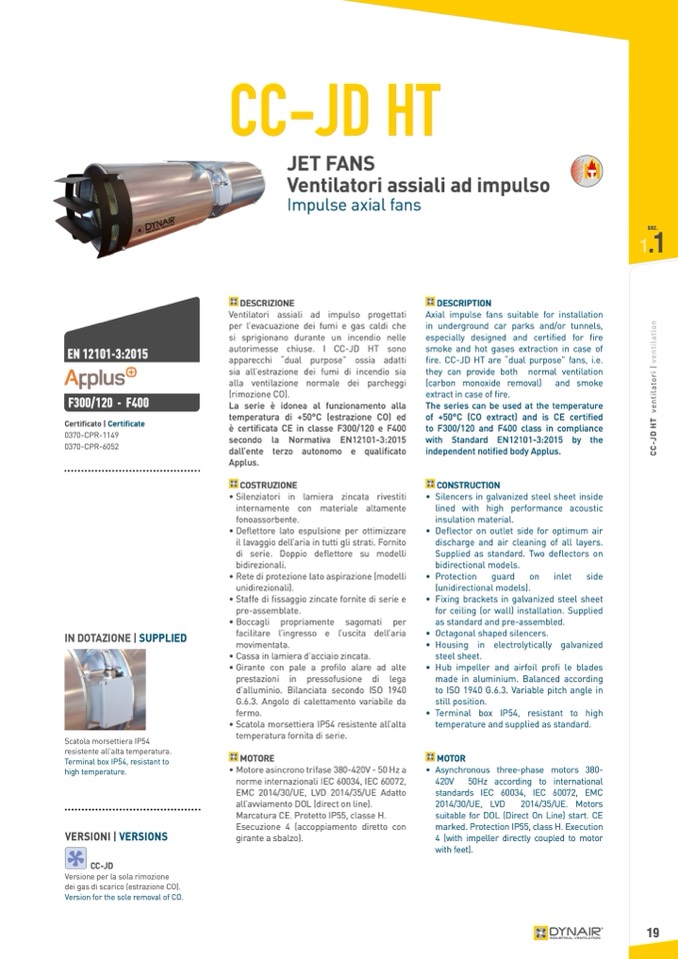

CC-JD HT

JET FANS

Ventilatori assiali ad impulso

Impulse axial fans

DESCRIZIONE

Ventilatori assiali ad impulso progettati

per l’evacuazione dei fumi e gas caldi che

si sprigionano durante un incendio nelle

autorimesse chiuse. I CC-JD HT sono

apparecchi “dual purpose” ossia adatti

sia all’estrazione dei fumi di incendio sia

alla ventilazione normale dei parcheggi

(rimozione CO).

La serie è idonea al funzionamento alla

temperatura di +50°C (estrazione CO) ed

è certificata CE in classe F300/120 e F400

secondo la Normativa EN12101-3:2015

dall’ente terzo autonomo e qualificato

Applus.

COSTRUZIONE

• Silenziatori in lamiera zincata rivestiti

internamente con materiale altamente

fonoassorbente.

• Deflettore lato espulsione per ottimizzare

il lavaggio dell’aria in tutti gli strati. Fornito

di serie. Doppio deflettore su modelli

bidirezionali.

•Retediprotezionelatoaspirazione(modelli

unidirezionali).

• Staffe di fissaggio zincate fornite di serie e

pre-assemblate.

• Boccagli propriamente sagomati per

facilitare l’ingresso e l’uscita dell’aria

movimentata.

• Cassa in lamiera d’acciaio zincata.

• Girante con pale a profilo alare ad alte

prestazioni in pressofusione di lega

d’alluminio. Bilanciata secondo ISO 1940

G.6.3. Angolo di calettamento variabile da

fermo.

• Scatola morsettiera IP54 resistente all’alta

temperatura fornita di serie.

MOTORE

• Motore asincrono trifase 380-420V - 50 Hz a

norme internazionali IEC 60034, IEC 60072,

EMC 2014/30/UE, LVD 2014/35/UE Adatto

all’avviamento DOL (direct on line).

Marcatura CE. Protetto IP55, classe H.

Esecuzione 4 (accoppiamento diretto con

girante a sbalzo).

sez.

1

.1

EN 12101-3:2015

F300/120 - F400

Certificato | Certificate

0370-CPR-1149

0370-CPR-6052

DESCRIPTION

Axial impulse fans suitable for installation

in underground car parks and/or tunnels,

especially designed and certified for fire

smoke and hot gases extraction in case of

fire. CC-JD HT are “dual purpose” fans, i.e.

they can provide both normal ventilation

(carbon monoxide removal) and smoke

extract in case of fire.

The series can be used at the temperature

of +50°C (CO extract) and is CE certified

to F300/120 and F400 class in compliance

with Standard EN12101-3:2015 by the

independent notified body Applus.

IN DOTAZIONE | SUPPLIED

Scatola morsettiera IP54

resistente all’alta temperatura.

Terminal box IP54, resistant to

high temperature.

VERSIONI | VERSIONS

CC-JD

Versione per la sola rimozione

dei gas di scarico (estrazione CO).

Version for the sole removal of CO.

•Protection guard on inlet side

(unidirectional models).

• Fixing brackets in galvanized steel sheet

for ceiling (or wall) installation. Supplied

as standard and pre-assembled.

• Octagonal shaped silencers.

• Housing in electrolytically galvanized

steel sheet.

• Hub impeller and airfoil profi le blades

made in aluminium. Balanced according

to ISO 1940 G.6.3. Variable pitch angle in

still position.

• Terminal box IP54, resistant to high

temperature and supplied as standard.

MOTOR

• Asynchronous three-phase motors 380-

420V 50Hz according to international

standards IEC 60034, IEC 60072, EMC

2014/30/UE, LVD

2014/35/UE. Motors

suitable for DOL (Direct On Line) start. CE

marked. Protection IP55, class H. Execution

4 (with impeller directly coupled to motor

with feet).

•

•

CONSTRUCTION

Silencers in galvanized steel sheet inside

lined with high performance acoustic

insulation material.

Deflector on outlet side for optimum air

discharge and air cleaning of all layers.

Supplied as standard. Two deflectors on

bidirectional models.

19
