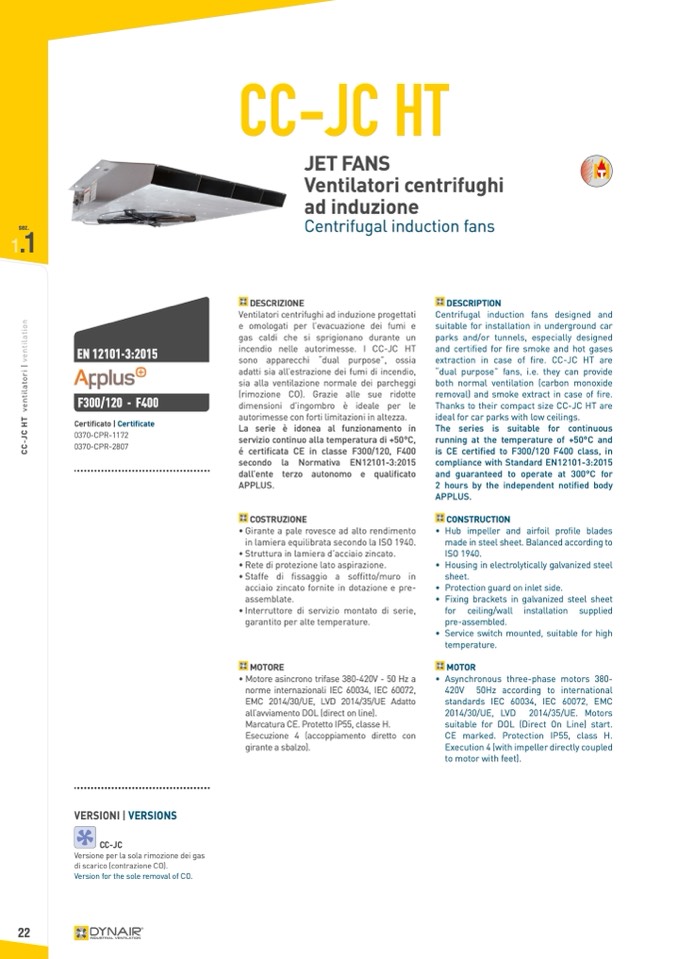

CC-JC HT

JET FANS

Ventilatori centrifughi

ad induzione

Centrifugal induction fans

EN 12101-3:2015

F300/120 - F400

Certificato | Certificate

0370-CPR-1172

0370-CPR-2807

DESCRIZIONE

Ventilatori centrifughi ad induzione progettati

e omologati per l’evacuazione dei fumi e

gas caldi che si sprigionano durante un

incendio nelle autorimesse. I CC-JC HT

sono apparecchi “dual purpose”, ossia

adatti sia all’estrazione dei fumi di incendio,

sia alla ventilazione normale dei parcheggi

(rimozione CO). Grazie alle sue ridotte

dimensioni d’ingombro è ideale per le

autorimesse con forti limitazioni in altezza.

La serie è idonea al funzionamento in

servizio continuo alla temperatura di +50°C,

é certificata CE in classe F300/120, F400

secondo la Normativa EN12101-3:2015

dall’ente terzo autonomo e qualificato

APPLUS.

COSTRUZIONE

• Girante a pale rovesce ad alto rendimento

in lamiera equilibrata secondo la ISO 1940.

• Struttura in lamiera d’acciaio zincato.

• Rete di protezione lato aspirazione.

•Staffe di fissaggio a soffitto/muro in

acciaio zincato fornite in dotazione e pre-

assemblate.

•Interruttore di servizio montato di serie,

garantito per alte temperature.

MOTORE

• Motore asincrono trifase 380-420V - 50 Hz a

norme internazionali IEC 60034, IEC 60072,

EMC 2014/30/UE, LVD 2014/35/UE Adatto

all’avviamento DOL (direct on line).

Marcatura CE. Protetto IP55, classe H.

Esecuzione 4 (accoppiamento diretto con

girante a sbalzo).

DESCRIPTION

Centrifugal induction fans designed and

suitable for installation in underground car

parks and/or tunnels, especially designed

and certified for fire smoke and hot gases

extraction in case of fire. CC-JC HT are

“dual purpose” fans, i.e. they can provide

both normal ventilation (carbon monoxide

removal) and smoke extract in case of fire.

Thanks to their compact size CC-JC HT are

ideal for car parks with low ceilings.

The series is suitable for continuous

running at the temperature of +50°C and

is CE certified to F300/120 F400 class, in

compliance with Standard EN12101-3:2015

and guaranteed to operate at 300°C for

2 hours by the independent notified body

APPLUS.

CONSTRUCTION

• Hub impeller and airfoil profile blades

made in steel sheet. Balanced according to

ISO 1940.

• Housing in electrolytically galvanized steel

sheet.

• Protection guard on inlet side.

• Fixing brackets in galvanized steel sheet

for ceiling/wall installation supplied

pre-assembled.

• Service switch mounted, suitable for high

temperature.

MOTOR

• Asynchronous three-phase motors 380-

420V 50Hz according to international

standards IEC 60034, IEC 60072, EMC

2014/30/UE, LVD 2014/35/UE. Motors

suitable for DOL (Direct On Line) start.

CE marked. Protection IP55, class H.

Execution 4 (with impeller directly coupled

to motor with feet).

22

VERSIONI | VERSIONS

CC-JC

Versione per la sola rimozione dei gas

di scarico (contrazione CO).

Version for the sole removal of CO.
