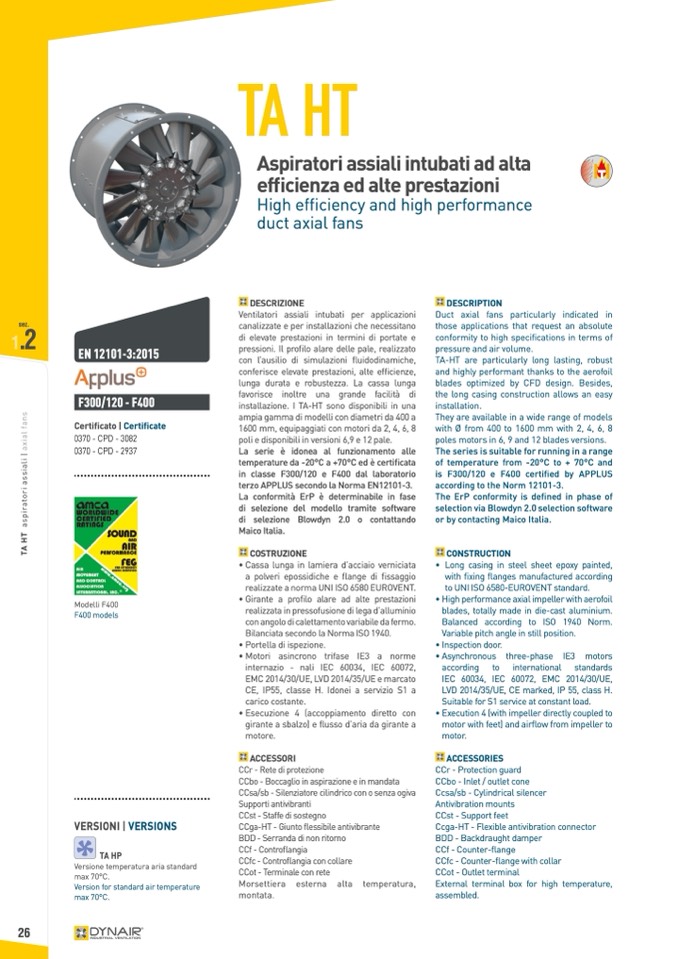

TA HT

Aspiratori assiali intubati ad alta

efficienza ed alte prestazioni

High efficiency and high performance

duct axial fans

sez.

1

.2

EN 12101-3:2015

F300/120 - F400

Certificato | Certificate

0370 - CPD - 3082

0370 - CPD - 2937

Modelli F400

F400 models

DESCRIZIONE

Ventilatori assiali intubati per applicazioni

canalizzate e per installazioni che necessitano

di elevate prestazioni in termini di portate e

pressioni. Il profilo alare delle pale, realizzato

con l’ausilio di simulazioni fluidodinamiche,

conferisce elevate prestazioni, alte efficienze,

lunga durata e robustezza. La cassa lunga

favorisce inoltre una grande facilità di

installazione. I TA-HT sono disponibili in una

ampia gamma di modelli con diametri da 400 a

1600 mm, equipaggiati con motori da 2, 4, 6, 8

poli e disponibili in versioni 6,9 e 12 pale.

La serie è idonea al funzionamento alle

temperature da -20°C a +70°C ed è certificata

in classe F300/120 e F400 dal laboratorio

terzo APPLUS secondo la Norma EN12101-3.

La conformità ErP è determinabile in fase

di selezione del modello tramite software

di selezione Blowdyn 2.0 o contattando

Maico Italia.

COSTRUZIONE

• Cassa lunga in lamiera d’acciaio verniciata

a polveri epossidiche e flange di fissaggio

realizzate a norma UNI ISO 6580 EUROVENT.

• Girante a profilo alare ad alte prestazioni

realizzata in pressofusione di lega d’alluminio

con angolo di calettamento variabile da fermo.

Bilanciata secondo la Norma ISO 1940.

• Portella di ispezione.

• Motori asincrono trifase IE3 a norme

internazio - nali IEC 60034, IEC 60072,

EMC 2014/30/UE, LVD 2014/35/UE e marcato

CE, IP55, classe H. Idonei a servizio S1 a

carico costante.

• Esecuzione 4 (accoppiamento diretto con

girante a sbalzo) e flusso d’aria da girante a

motore.

ACCESSORI

CCr - Rete di protezione

CCbo - Boccaglio in aspirazione e in mandata

CCsa/sb - Silenziatore cilindrico con o senza ogiva

Supporti antivibranti

CCst - Staffe di sostegno

CCga-HT - Giunto flessibile antivibrante

BDD - Serranda di non ritorno

CCf - Controflangia

CCfc - Controflangia con collare

CCot - Terminale con rete

Morsettiera esterna alta temperatura,

montata.

DESCRIPTION

Duct axial fans particularly indicated in

those applications that request an absolute

conformity to high specifications in terms of

pressure and air volume.

TA-HT are particularly long lasting, robust

and highly performant thanks to the aerofoil

blades optimized by CFD design. Besides,

the long casing construction allows an easy

installation.

They are available in a wide range of models

withØfrom400to1600mmwith2,4,6,8

poles motors in 6, 9 and 12 blades versions.

The series is suitable for running in a range

of temperature from -20°C to + 70°C and

is F300/120 e F400 certified by APPLUS

according to the Norm 12101-3.

The ErP conformity is defined in phase of

selection via Blowdyn 2.0 selection software

or by contacting Maico Italia.

CONSTRUCTION

• Long casing in steel sheet epoxy painted,

with fixing flanges manufactured according

to UNI ISO 6580-EUROVENT standard.

• High performance axial impeller with aerofoil

blades, totally made in die-cast aluminium.

Balanced according to ISO 1940 Norm.

Variable pitch angle in still position.

• Inspection door.

• Asynchronous three-phase IE3 motors

according to international standards

IEC 60034, IEC 60072, EMC 2014/30/UE,

LVD 2014/35/UE, CE marked, IP 55, class H.

Suitable for S1 service at constant load.

• Execution 4 (with impeller directly coupled to

motor with feet) and airflow from impeller to

motor.

ACCESSORIES

CCr - Protection guard

CCbo - Inlet / outlet cone

Ccsa/sb - Cylindrical silencer

Antivibration mounts

CCst - Support feet

Ccga-HT - Flexible antivibration connector

BDD - Backdraught damper

CCf - Counter-flange

CCfc - Counter-flange with collar

CCot - Outlet terminal

Externalterminalboxforhightemperature,

assembled.

26 VERSIONI | VERSIONS

TA HP

Versione temperatura aria standard

max 70°C.

Version for standard air temperature

max 70°C.
