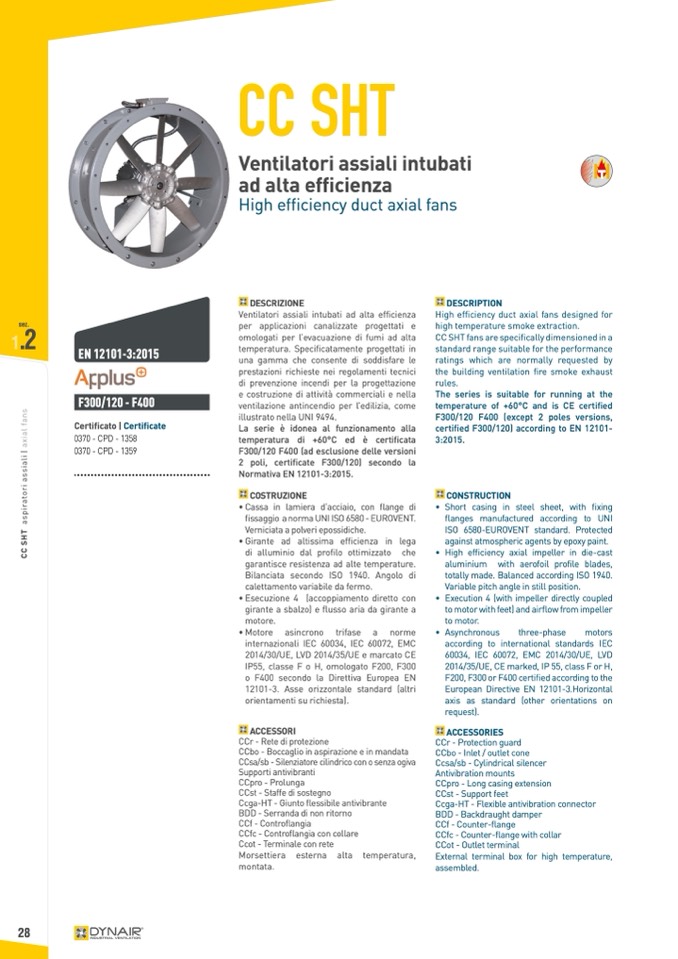

CC SHT

Ventilatori assiali intubati

ad alta efficienza

High efficiency duct axial fans

sez.

1

.2

EN 12101-3:2015

F300/120 - F400

Certificato | Certificate

0370 - CPD - 1358

0370 - CPD - 1359

DESCRIZIONE

Ventilatori assiali intubati ad alta efficienza

per applicazioni canalizzate progettati e

omologati per l’evacuazione di fumi ad alta

temperatura. Specificatamente progettati in

una gamma che consente di soddisfare le

prestazioni richieste nei regolamenti tecnici

di prevenzione incendi per la progettazione

e costruzione di attività commerciali e nella

ventilazione antincendio per l’edilizia, come

illustrato nella UNI 9494.

La serie è idonea al funzionamento alla

temperatura di +60°C ed è certificata

F300/120 F400 (ad esclusione delle versioni

2 poli, certificate F300/120) secondo la

Normativa EN 12101-3:2015.

COSTRUZIONE

•Cassa in lamiera d’acciaio, con flange di

fissaggio a norma UNI ISO 6580 - EUROVENT.

Verniciata a polveri epossidiche.

• Girante ad altissima efficienza in lega

di alluminio dal profilo ottimizzato che

garantisce resistenza ad alte temperature.

Bilanciata secondo ISO 1940. Angolo di

calettamento variabile da fermo.

• Esecuzione 4 (accoppiamento diretto con

girante a sbalzo) e flusso aria da girante a

motore.

• Motore asincrono trifase a norme

internazionali IEC 60034, IEC 60072, EMC

2014/30/UE, LVD 2014/35/UE e marcato CE

IP55, classe F o H, omologato F200, F300

o F400 secondo la Direttiva Europea EN

12101-3. Asse orizzontale standard (altri

orientamenti su richiesta).

ACCESSORI

CCr - Rete di protezione

CCbo - Boccaglio in aspirazione e in mandata

CCsa/sb - Silenziatore cilindrico con o senza ogiva

Supporti antivibranti

CCpro - Prolunga

CCst - Staffe di sostegno

Ccga-HT - Giunto flessibile antivibrante

BDD - Serranda di non ritorno

CCf - Controflangia

CCfc - Controflangia con collare

Ccot - Terminale con rete

Morsettiera esterna alta temperatura,

montata.

DESCRIPTION

High efficiency duct axial fans designed for

high temperature smoke extraction.

CC SHT fans are specifically dimensioned in a

standard range suitable for the performance

ratings which are normally requested by

the building ventilation fire smoke exhaust

rules.

The series is suitable for running at the

temperature of +60°C and is CE certified

F300/120 F400 (except 2 poles versions,

certified F300/120) according to EN 12101-

3:2015.

CONSTRUCTION

• Short casing in steel sheet, with fixing

flanges manufactured according to UNI

ISO 6580-EUROVENT standard. Protected

against atmospheric agents by epoxy paint.

• High efficiency axial impeller in die-cast

aluminium with aerofoil profile blades,

totally made. Balanced according ISO 1940.

Variable pitch angle in still position.

• Execution 4 (with impeller directly coupled

to motor with feet) and airflow from impeller

to motor.

• Asynchronous

three-phase

motors

according to international standards IEC

60034, IEC 60072, EMC 2014/30/UE, LVD

2014/35/UE, CE marked, IP 55, class F or H,

F200, F300 or F400 certified according to the

European Directive EN 12101-3.Horizontal

axis as standard (other orientations on

request).

ACCESSORIES

CCr - Protection guard

CCbo - Inlet / outlet cone

Ccsa/sb - Cylindrical silencer

Antivibration mounts

CCpro - Long casing extension

CCst - Support feet

Ccga-HT - Flexible antivibration connector

BDD - Backdraught damper

CCf - Counter-flange

CCfc - Counter-flange with collar

CCot - Outlet terminal

Externalterminalboxforhightemperature,

assembled.
