32
258
401
ASPIRAZ.
ESPULS. ASPIRAZ.
ESPULS
670
Dimensioni
112,5 112,5
125
125
156,5
670
1321,5
131
125
125
32
125
125
258
261056,5
260
401
268
268
RIPRESA
MANDATARIPRESA
MANDA
ZEHNDER COMFOAIR 160

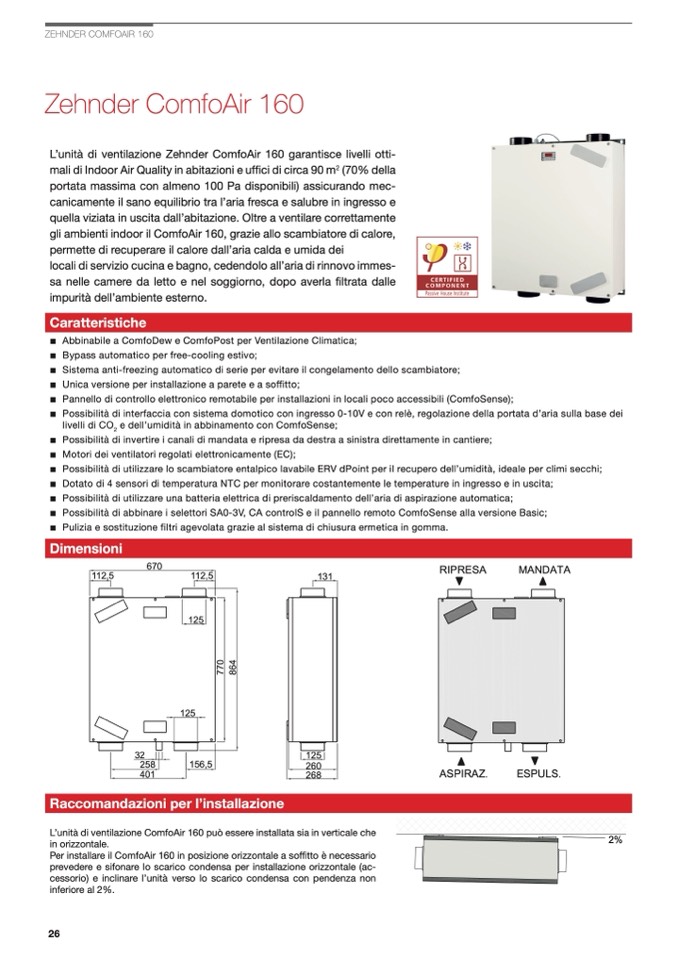

Zehnder ComfoAir 160
L’unità di ventilazione Zehnder ComfoAir 160 garantisce livelli otti-
mali di Indoor Air Quality in abitazioni e uffici di circa 90 m
2
(70% della
portata massima con almeno 100 Pa disponibili) assicurando mec-
canicamente il sano equilibrio tra l’aria fresca e salubre in ingresso e
quella viziata in uscita dall’abitazione. Oltre a ventilare correttamente
gli ambienti indoor il ComfoAir 160, grazie allo scambiatore di calore,
permette di recuperare il calore dall’aria calda e umida dei
locali di servizio cucina e bagno, cedendolo all’aria di rinnovo immes-
sa nelle camere da letto e nel soggiorno, dopo averla filtrata dalle
impurità dell’ambiente esterno.
Caratteristiche
■ Abbinabile a ComfoDew e ComfoPost per Ventilazione Climatica;
■ Bypass automatico per free-cooling estivo;
■ Sistema anti-freezing automatico di serie per evitare il congelamento dello scambiatore;
■ Unica versione per installazione a parete e a soffitto;
■ Pannello di controllo elettronico remotabile per installazioni in locali poco accessibili (ComfoSense);
■ Possibilità di interfaccia con sistema domotico con ingresso 0-10V e con relè, regolazione della portata d’aria sulla base dei
livelli di CO
2
e dell’umidità in abbinamento con ComfoSense;
■ Possibilità di invertire i canali di mandata e ripresa da destra a sinistra direttamente in cantiere;
■ Motori dei ventilatori regolati elettronicamente (EC);
■ P o s s ib i li tà d i utilizzare lo sc a m b ia t o re en t alpico lavabile ERV dPoint per il recupero dell’umidità, ideale per climi secchi;
■ Dotato di 4 sensori di temperatura NTC per monitorare costantemente le temperature in ingresso e in uscita;
■ Possibilità di utilizzare una batteria elettrica di preriscaldamento dell’aria di aspirazione automatica;
■ Possibilità di abbinare i selettori SA0-3V, CA controlS e il pannello remoto ComfoSense alla versione Basic;
■ Pulizia e sostituzione filtri agevolata grazie al sistema di chiusura ermetica in gomma.
7
7
0
8
6
4
7
7
0
8
6
4
Raccomandazioni per l’installazione
L’unità di ventilazione ComfoAir 160 può essere installata sia in verticale che
in orizzontale.
Per installare il ComfoAir 160 in posizione orizzontale a soffitto è necessario
prevedere e sifonare lo scarico condensa per installazione orizzontale (ac-
cessorio) e inclinare l’unità verso lo scarico condensa con pendenza non
inferiore al 2%.
2%
26
