508
*508
431
665
431
665
USCITA ACQUA CONDENSAZIONE G1/2
304
431
665
*508
ZEHNDER DEW 500

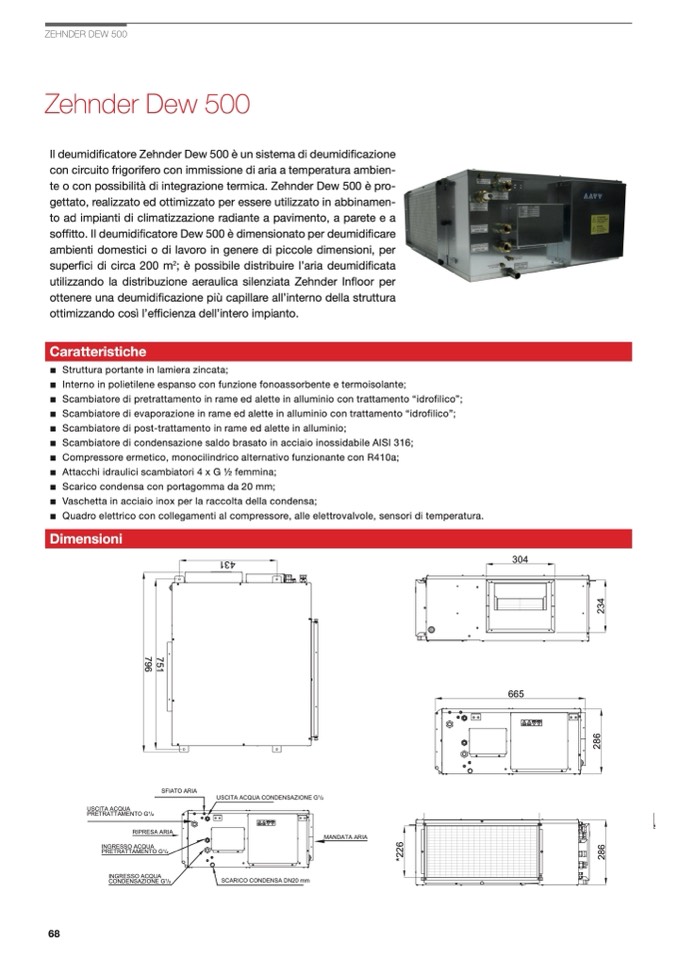

Zehnder Dew 500
Il deumidificatore Zehnder Dew 500 è un sistema di deumidificazione
con circuito frigorifero con immissione di aria a temperatura ambien-
te o con possibilità di integrazione termica. Zehnder Dew 500 è pro-
gettato, realizzato ed ottimizzato per essere utilizzato in abbinamen-
to ad impianti di climatizzazione radiante a pavimento, a parete e a
soffitto. Il deumidificatore Dew 500 è dimensionato per deumidificare
ambienti domestici o di lavoro in genere di piccole dimensioni, per
superfici di circa 200 m
2
; è possibile distribuire l’aria deumidificata
utilizzando la distribuzione aeraulica silenziata Zehnder Infloor per
ottenere una deumidificazione più capillare all’interno della struttura
ottimizzando così l’efficienza dell’intero impianto.
Caratteristiche
■ Struttura portante in lamiera zincata;
■ Interno in polietilene espanso con funzione fonoassorbente e termoisolante;
■ Scambiatore di pretrattamento in rame ed alette in alluminio con trattamento “idrofilico”;
■ Scambiatore di evaporazione in rame ed alette in alluminio con trattamento “idrofilico”;
■ Scambiatore di post-trattamento in rame ed alette in alluminio;
226*
234
■ Scambiatore di condensazione saldo brasato in acciaio inossidabile AISI 316;
■ Compressore ermetico, monocilindrico alternativo funzionante con R410a;
■ Attacchi idraulici scambiatori 4 x G 1⁄2 femmina;
■ Scarico condensa con portagomma da 20 mm;
■ Vaschetta in acciaio inox per la raccolta della condensa;
■ Quadro elettrico con collegamenti al compressore, alle elettrovalvole, sensori di temperatura.
Dimensioni
286
*misure interne
*
5
0
8
6
6
5
4
3
1
2
8
6
7
5
1
7
9
6
*
2
2
6
2
8
6
*
2
2
6
2
8
6
2
8
6
2
3
4
7
5
1
2
8
6
2
8
6
7
9
6
2
8
6
5
0
8
*
*
2
2
6
2
8
6
3
0
4
7
5
1
7
9
6
7
9
6
7
9
6
68
USCITA ACQUA
PRETRATTAMENTO G1/2
RIPRESA ARIA
INGRESSO ACQUA
PRETRATTAMENTO G1/2
INGRESSO ACQUA
CONDENSAZIONE G1/2
MANDATA ARIA
SFIATO ARIA
SCARICO CONDENSA DN20 mm
