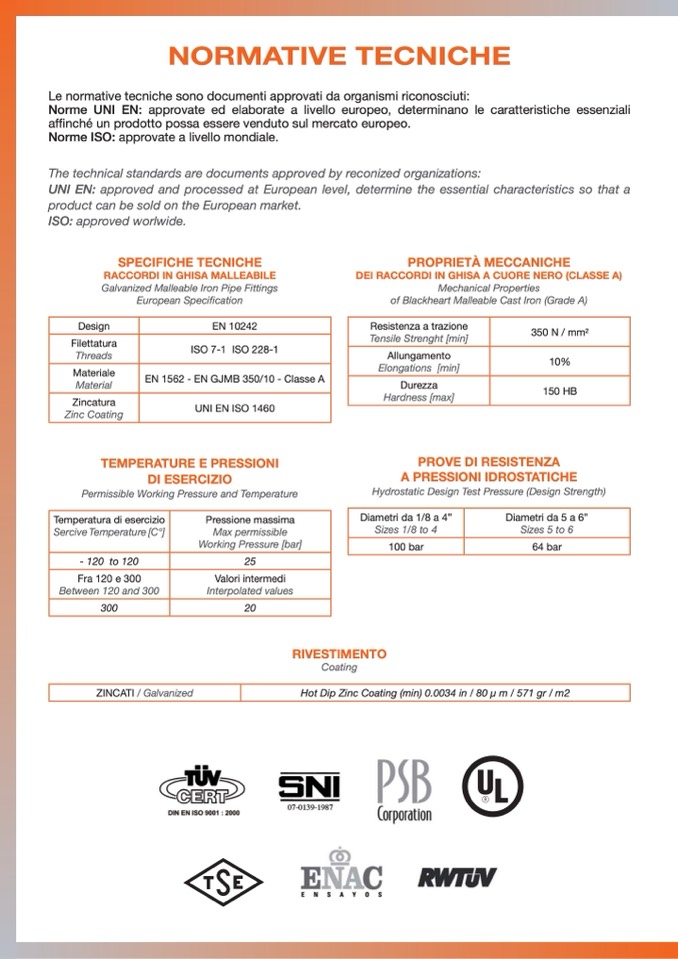

NORMATIVE TECNICHE

Le normative tecniche sono documenti approvati da organismi riconosciuti:

Norme UNI EN: approvate ed elaborate a livello europeo, determinano le caratteristiche essenziali

affinché un prodotto possa essere venduto sul mercato europeo.

Norme ISO: approvate a livello mondiale.

The technical standards are documents approved by reconized organizations:

UNI EN: approved and processed at European level, determine the essential characteristics so that a

product can be sold on the European market.

ISO: approved worlwide.

SPECIFICHE TECNICHE

RACCORDI IN GHISA MALLEABILE

Galvanized Malleable Iron Pipe Fittings

European Specification

PROPRIETÀ MECCANICHE

DEI RACCORDI IN GHISA A CUORE NERO (CLASSE A)

Mechanical Properties

of Blackheart Malleable Cast Iron (Grade A)

Design

EN 10242

Filettatura

Threads

ISO 7-1 ISO 228-1

Materiale

Material

EN 1562 - EN GJMB 350/10 - Classe A

Zincatura

Zinc Coating

UNI EN ISO 1460

Resistenza a trazione

Tensile Strenght [min]

350 N / mm2

Allungamento

Elongations [min]

10%

Durezza

Hardness [max]

150 HB

TEMPERATURE E PRESSIONI

DI ESERCIZIO

Permissible Working Pressure and Temperature

PROVE DI RESISTENZA

A PRESSIONI IDROSTATICHE

Hydrostatic Design Test Pressure (Design Strength)

Diametri da 1/8 a 4”

Sizes 1/8 to 4

Diametri da 5 a 6”

Sizes 5 to 6

100 bar

64 bar

Temperatura di esercizio

Sercive Temperature [C°]

Pressione massima

Max permissible

Working Pressure [bar]

- 120 to 120

25

Fra 120 e 300

Between 120 and 300

Valori intermedi

Interpolated values

300

20

RIVESTIMENTO

Coating

ZINCATI / Galvanized

Hot Dip Zinc Coating (min) 0.0034 in / 80 μ m / 571 gr / m2
