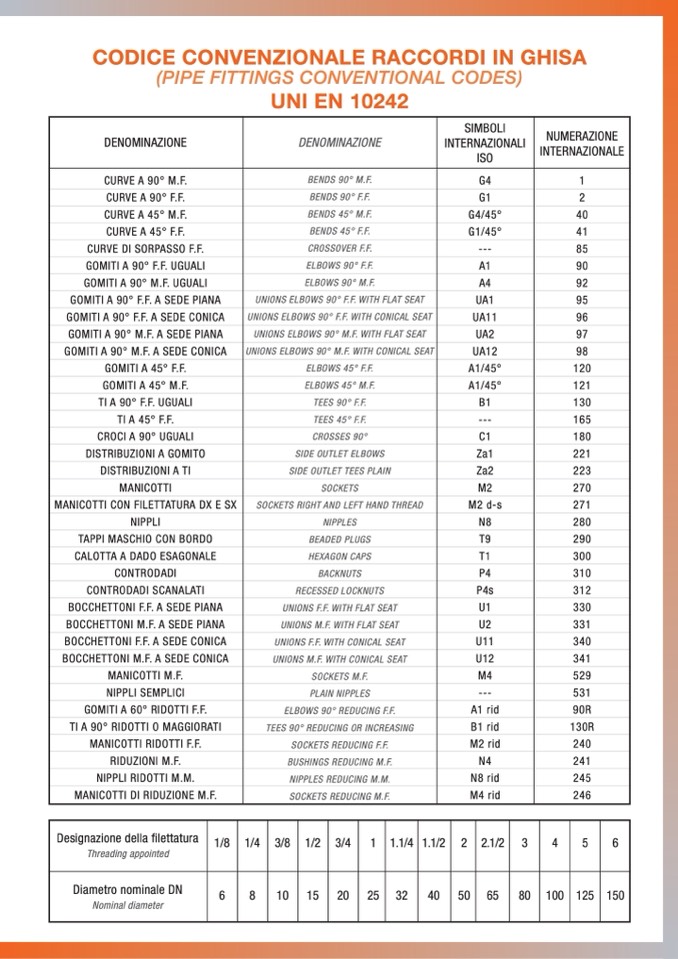

CODICE CONVENZIONALE RACCORDI IN GHISA

(PIPE FITTINGS CONVENTIONAL CODES)

UNI EN 10242

DENOMINAZIONE

DENOMINAZIONE

SIMBOLI

INTERNAZIONALI

ISO

NUMERAZIONE

INTERNAZIONALE

CURVE A 90° M.F.

BENDS 90° M.F.

G4

1

CURVE A 90° F.F.

BENDS 90° F.F.

G1

2

CURVE A 45° M.F.

BENDS 45° M.F.

G4/45°

40

CURVE A 45° F.F.

BENDS 45° F.F.

G1/45°

41

CURVE DI SORPASSO F.F.

CROSSOVER F.F.

---

85

GOMITI A 90° F.F. UGUALI

ELBOWS 90° F.F.

A1

90

GOMITI A 90° M.F. UGUALI

ELBOWS 90° M.F.

A4

92

GOMITI A 90° F.F. A SEDE PIANA

UNIONS ELBOWS 90° F.F. WITH FLAT SEAT

UA1

95

GOMITI A 90° F.F. A SEDE CONICA

UNIONS ELBOWS 90° F.F. WITH CONICAL SEAT

UA11

96

GOMITI A 90° M.F. A SEDE PIANA

UNIONS ELBOWS 90° M.F. WITH FLAT SEAT

UA2

97

GOMITI A 90° M.F. A SEDE CONICA

UNIONS ELBOWS 90° M.F. WITH CONICAL SEAT

UA12

98

GOMITI A 45° F.F.

ELBOWS 45° F.F.

A1/45°

120

GOMITI A 45° M.F.

ELBOWS 45° M.F.

A1/45°

121

TI A 90° F.F. UGUALI

TEES 90° F.F.

B1

130

TI A 45° F.F.

TEES 45° F.F.

---

165

CROCI A 90° UGUALI

CROSSES 90°

C1

180

DISTRIBUZIONI A GOMITO

SIDE OUTLET ELBOWS

Za1

221

DISTRIBUZIONI A TI

SIDE OUTLET TEES PLAIN

Za2

223

MANICOTTI

SOCKETS

M2

270

MANICOTTI CON FILETTATURA DX E SX

SOCKETS RIGHT AND LEFT HAND THREAD

M2 d-s

271

NIPPLI

NIPPLES

N8

280

TAPPI MASCHIO CON BORDO

BEADED PLUGS

T9

290

CALOTTA A DADO ESAGONALE

HEXAGON CAPS

T1

300

CONTRODADI

BACKNUTS

P4

310

CONTRODADI SCANALATI

RECESSED LOCKNUTS

P4s

312

BOCCHETTONI F.F. A SEDE PIANA

UNIONS F.F. WITH FLAT SEAT

U1

330

BOCCHETTONI M.F. A SEDE PIANA

UNIONS M.F. WITH FLAT SEAT

U2

331

BOCCHETTONI F.F. A SEDE CONICA

UNIONS F.F. WITH CONICAL SEAT

U11

340

BOCCHETTONI M.F. A SEDE CONICA

UNIONS M.F. WITH CONICAL SEAT

U12

341

MANICOTTI M.F.

SOCKETS M.F.

M4

529

NIPPLI SEMPLICI

PLAIN NIPPLES

---

531

GOMITI A 60° RIDOTTI F.F.

ELBOWS 90° REDUCING F.F.

A1 rid

90R

TI A 90° RIDOTTI O MAGGIORATI

TEES 90° REDUCING OR INCREASING

B1 rid

130R

MANICOTTI RIDOTTI F.F.

SOCKETS REDUCING F.F.

M2 rid

240

RIDUZIONI M.F.

BUSHINGS REDUCING M.F.

N4

241

NIPPLI RIDOTTI M.M.

NIPPLES REDUCING M.M.

N8 rid

245

MANICOTTI DI RIDUZIONE M.F.

SOCKETS REDUCING M.F.

M4 rid

246

Designazione della filettatura

Threading appointed

1/8

1/4

3/8

1/2

3/4

1

1.1/4

1.1/2

2

2.1/2

3

4

5

6

Diametro nominale DN

Nominal diameter

6

8

10

15

20

25

32

40

50

65

80

100

125

150
