Estratti dalla norma UNI 7129

parte 5

Materiali

L’impianto ed il collegamento devono essere realizzati a

regola d’arte, con materiali idonei a resistere nel tempo alle

normali sollecitazioni meccaniche, termiche e chimiche

delle condense. In assenza di regole tecniche specifiche,

ai sensi della presente norma e a titolo di esempio, si

ritengono idonei materiali inossidabili o plastici.

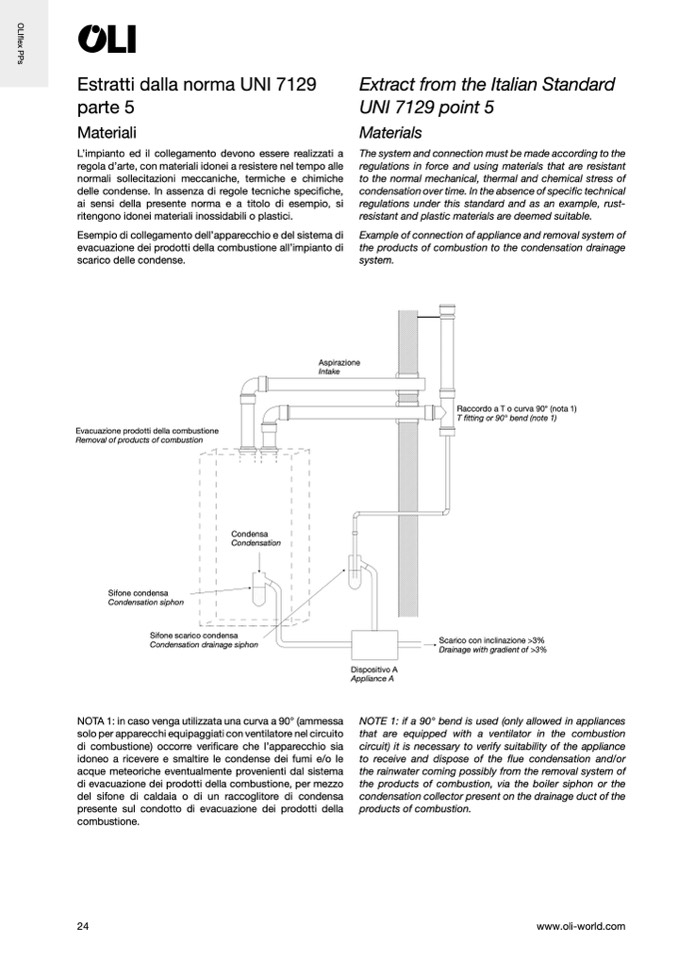

Esempio di collegamento dell’apparecchio e del sistema di

evacuazione dei prodotti della combustione all’impianto di

scarico delle condense.

Extract from the Italian Standard

UNI 7129 point 5

Materials

The system and connection must be made according to the

regulations in force and using materials that are resistant

to the normal mechanical, thermal and chemical stress of

condensation over time. In the absence of specific technical

regulations under this standard and as an example, rust-

resistant and plastic materials are deemed suitable.

Example of connection of appliance and removal system of

the products of combustion to the condensation drainage

system.

Evacuazione prodotti della combustione

Removal of products of combustion

Aspirazione

Intake

Raccordo a T o curva 90° (nota 1)

T fitting or 90° bend (note 1)

Sifone condensa

Condensation siphon

Sifone scarico condensa

Condensation drainage siphon

Scarico con inclinazione >3%

Drainage with gradient of >3%

Condensa

Condensation

NOTA 1: in caso venga utilizzata una curva a 90° (ammessa

solo per apparecchi equipaggiati con ventilatore nel circuito

di combustione) occorre verificare che l’apparecchio sia

idoneo a ricevere e smaltire le condense dei fumi e/o le

acque meteoriche eventualmente provenienti dal sistema

di evacuazione dei prodotti della combustione, per mezzo

del sifone di caldaia o di un raccoglitore di condensa

presente sul condotto di evacuazione dei prodotti della

combustione.

NOTE 1: if a 90° bend is used (only allowed in appliances

that are equipped with a ventilator in the combustion

circuit) it is necessary to verify suitability of the appliance

to receive and dispose of the flue condensation and/or

the rainwater coming possibly from the removal system of

the products of combustion, via the boiler siphon or the

condensation collector present on the drainage duct of the

products of combustion.

24

www.oli-world.com

Dispositivo A

Appliance A
