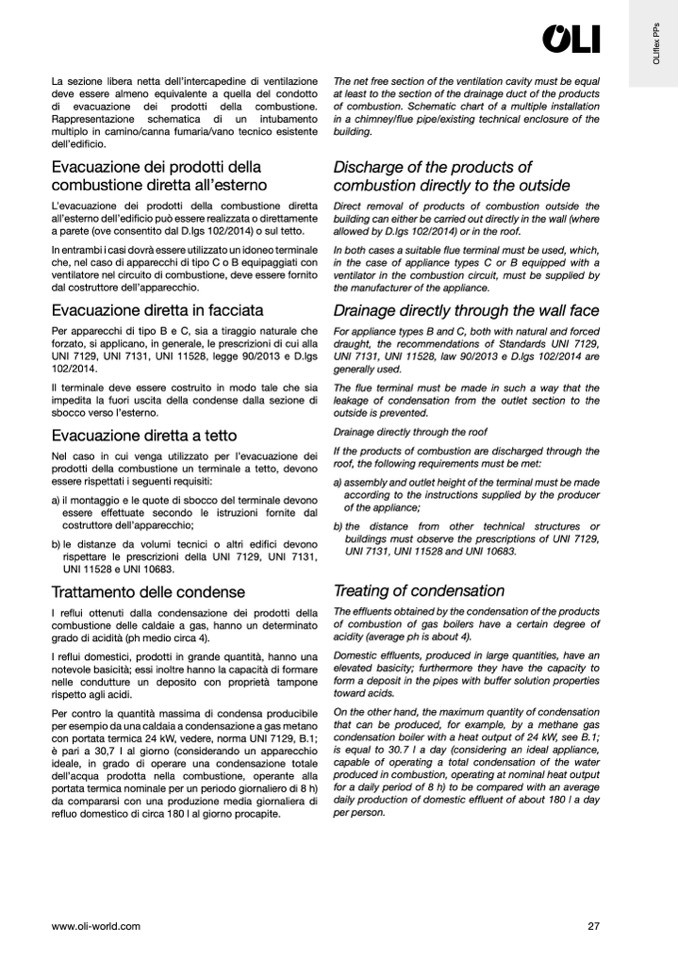

La sezione libera netta dell’intercapedine di ventilazione

deve essere almeno equivalente a quella del condotto

di evacuazione dei prodotti della combustione.

Rappresentazione schematica di un intubamento

multiplo in camino/canna fumaria/vano tecnico esistente

dell’edificio.

Evacuazione dei prodotti della

combustione diretta all’esterno

L’evacuazione dei prodotti della combustione diretta

all’esterno dell’edificio può essere realizzata o direttamente

a parete (ove consentito dal D.lgs 102/2014) o sul tetto.

In entrambi i casi dovrà essere utilizzato un idoneo terminale

che, nel caso di apparecchi di tipo C o B equipaggiati con

ventilatore nel circuito di combustione, deve essere fornito

dal costruttore dell’apparecchio.

Evacuazione diretta in facciata

Per apparecchi di tipo B e C, sia a tiraggio naturale che

forzato, si applicano, in generale, le prescrizioni di cui alla

UNI 7129, UNI 7131, UNI 11528, legge 90/2013 e D.lgs

102/2014.

Il terminale deve essere costruito in modo tale che sia

impedita la fuori uscita della condense dalla sezione di

sbocco verso l’esterno.

Evacuazione diretta a tetto

Nel caso in cui venga utilizzato per l’evacuazione dei

prodotti della combustione un terminale a tetto, devono

essere rispettati i seguenti requisiti:

a) il montaggio e le quote di sbocco del terminale devono

essere effettuate secondo le istruzioni fornite dal

costruttore dell’apparecchio;

b) le distanze da volumi tecnici o altri edifici devono

rispettare le prescrizioni della UNI 7129, UNI 7131,

UNI 11528 e UNI 10683.

Trattamento delle condense

I reflui ottenuti dalla condensazione dei prodotti della

combustione delle caldaie a gas, hanno un determinato

grado di acidità (ph medio circa 4).

I reflui domestici, prodotti in grande quantità, hanno una

notevole basicità; essi inoltre hanno la capacità di formare

nelle condutture un deposito con proprietà tampone

rispetto agli acidi.

Per contro la quantità massima di condensa producibile

per esempio da una caldaia a condensazione a gas metano

con portata termica 24 kW, vedere, norma UNI 7129, B.1;

è pari a 30,7 l al giorno (considerando un apparecchio

ideale, in grado di operare una condensazione totale

dell’acqua prodotta nella combustione, operante alla

portata termica nominale per un periodo giornaliero di 8 h)

da compararsi con una produzione media giornaliera di

refluo domestico di circa 180 l al giorno procapite.

The net free section of the ventilation cavity must be equal

at least to the section of the drainage duct of the products

of combustion. Schematic chart of a multiple installation

in a chimney/flue pipe/existing technical enclosure of the

building.

Discharge of the products of

combustion directly to the outside

Direct removal of products of combustion outside the

building can either be carried out directly in the wall (where

allowed by D.lgs 102/2014) or in the roof.

In both cases a suitable flue terminal must be used, which,

in the case of appliance types C or B equipped with a

ventilator in the combustion circuit, must be supplied by

the manufacturer of the appliance.

Drainage directly through the wall face

For appliance types B and C, both with natural and forced

draught, the recommendations of Standards UNI 7129,

UNI 7131, UNI 11528, law 90/2013 e D.lgs 102/2014 are

generally used.

The flue terminal must be made in such a way that the

leakage of condensation from the outlet section to the

outside is prevented.

Drainage directly through the roof

If the products of combustion are discharged through the

roof, the following requirements must be met:

a) assembly and outlet height of the terminal must be made

according to the instructions supplied by the producer

of the appliance;

b)the distance from other technical structures or

buildings must observe the prescriptions of UNI 7129,

UNI 7131, UNI 11528 and UNI 10683.

Treating of condensation

The effluents obtained by the condensation of the products

of combustion of gas boilers have a certain degree of

acidity (average ph is about 4).

Domestic effluents, produced in large quantities, have an

elevated basicity; furthermore they have the capacity to

form a deposit in the pipes with buffer solution properties

toward acids.

On the other hand, the maximum quantity of condensation

that can be produced, for example, by a methane gas

condensation boiler with a heat output of 24 kW, see B.1;

is equal to 30.7 l a day (considering an ideal appliance,

capable of operating a total condensation of the water

produced in combustion, operating at nominal heat output

for a daily period of 8 h) to be compared with an average

daily production of domestic effluent of about 180 l a day

per person.
