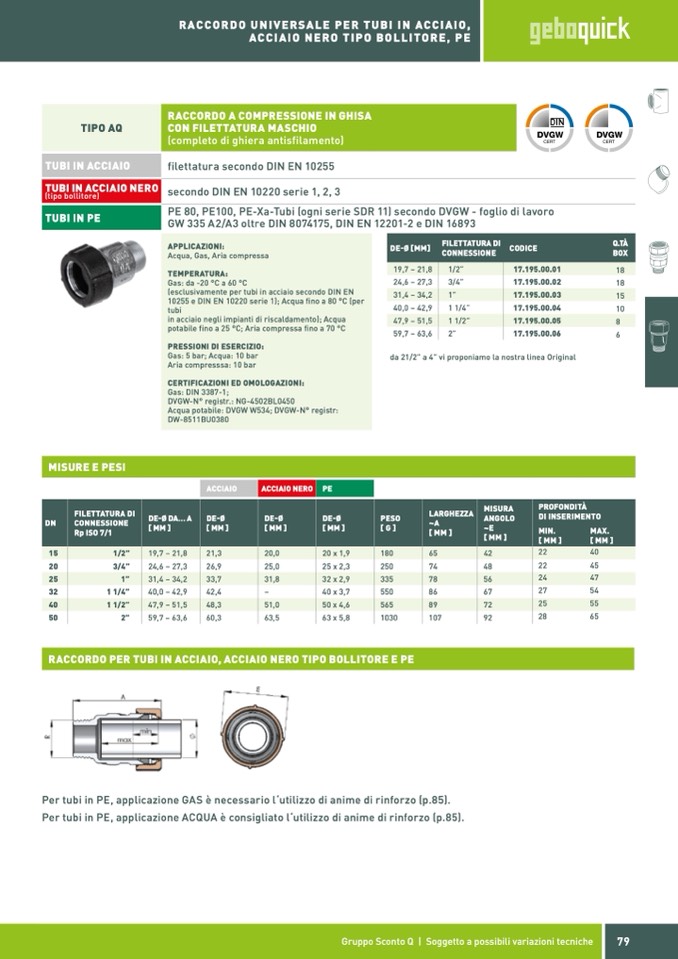

RACCORDO UNIVERSALE PER TUBI IN ACCIAIO,
ACCIAIO NERO TIPO BOLLITORE, PE
TIPO AQ
MISURE E PESI
RACCORDO A COMPRESSIONE IN GHISA
CON FILETTATURA MASCHIO
(completo di ghiera antisfilamento)
PE
17.195.00.05
DIN
TUBI IN ACCIAIO
filettatura secondo DIN EN 10255
secondo DIN EN 10220 serie 1, 2, 3
PE 80, PE100, PE-Xa-Tubi (ogni serie SDR 11) secondo DVGW - foglio di lavoro
GW 335 A2/A3 oltre DIN 8074175, DIN EN 12201-2 e DIN 16893
TUBI IN ACCIAIO NERO
(tipo bollitore)
TUBI IN PE
APPLICAZIONI:
Acqua, Gas, Aria compressa
TEMPERATURA:
Gas: da -20 °C a 60 °C
(esclusivamente per tubi in acciaio secondo DIN EN
10255 e DIN EN 10220 serie 1); Acqua fino a 80 °C (per
tubi
in acciaio negli impianti di riscaldamento); Acqua
potabile fino a 25 °C; Aria compressa fino a 70 °C
PRESSIONI DI ESERCIZIO:
Gas: 5 bar; Acqua: 10 bar
Aria compresssa: 10 bar
CERTIFICAZIONI ED OMOLOGAZIONI:
Gas: DIN 3387-1;
DVGW-N° registr.: NG-4502BL0450
Acqua potabile: DVGW W534; DVGW-N° registr:
DW-8511BU0380
DE-Ø [MM]
FILETTATURA DI
CONNESSIONE
CODICE
Q.TÀ
BOX
.
19,7 – 21,8
24,6 – 27,3
40,0 – 42,9
17.195.00.02
18
17.195.00.04
10
17.195.00.06
6
1/2”
17.195.00.01
18
3/4”
17.195.00.03
15
31,4 – 34,2
1”
1 1/4”
47,9 – 51,5
1 1/2”
8
59,7 – 63,6
2”
da 21/2” a 4” vi proponiamo la nostra linea Original
ACCIAIO
ACCIAIO NERO
PROFONDITÀ
DI INSERIMENTO
MIN.
[MM]
MAX.
[MM]
22
40
DN
FILETTATURA DI
CONNESSIONE
Rp ISO 7/1
DE-Ø DA... A
[MM]
DE-Ø
[MM]
DE-Ø
[MM]
DE-Ø
[MM]
PESO
[G]
LARGHEZZA
~A
[MM]
MISURA
ANGOLO
~E
[MM]
15
1/2”
19,7 – 21,8
21,3
20,0
20 x 1,9
20
22
45
180
65
42
3/4”
24,6 – 27,3
26,9
25,0
25 x 2,3
250
74
48
24
47
25
32
50
2”
59,7 – 63,6
60,3
63,5
63 x 5,8
1030
107
92
27
54
28
65
1”
31,4 – 34,2
33,7
31,8
32 x 2,9
335
78
56
1 1/4”
40,0 – 42,9
42,4
–
40 x 3,7
550
86
67
25
55
40
1 1/2”
47,9 – 51,5
48,3
51,0
50 x 4,6
565
89
72
RACCORDO PER TUBI IN ACCIAIO, ACCIAIO NERO TIPO BOLLITORE E PE
Per tubi in PE, applicazione GAS è necessario l‘utilizzo di anime di rinforzo (p.85).
Per tubi in PE, applicazione ACQUA è consigliato l‘utilizzo di anime di rinforzo (p.85).
Gruppo Sconto Q | Soggetto a possibili variazioni tecniche
79
