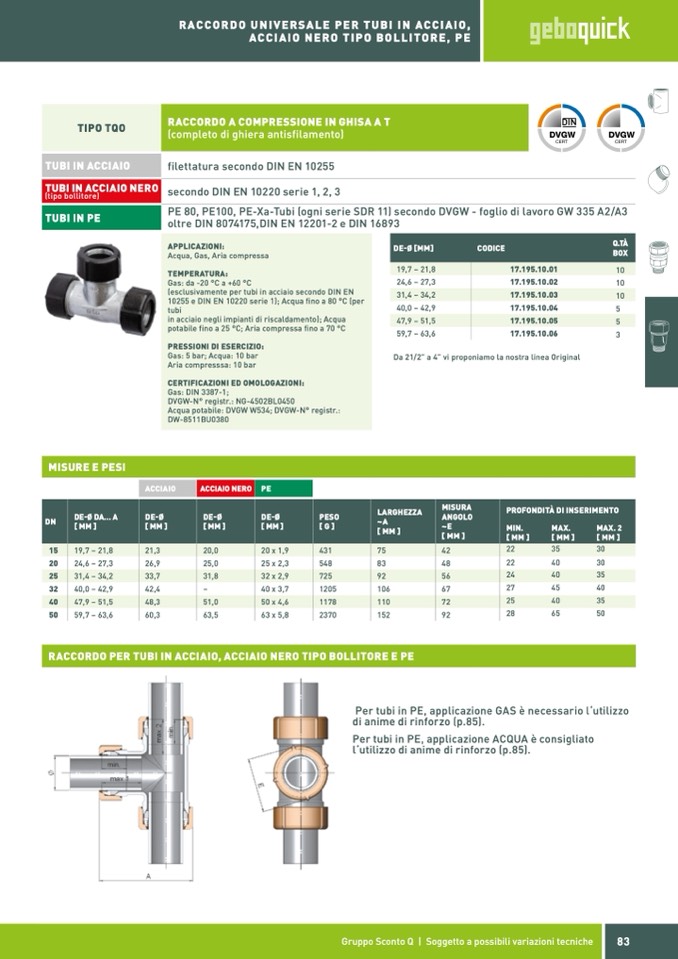

RACCORDO UNIVERSALE PER TUBI IN ACCIAIO,
ACCIAIO NERO TIPO BOLLITORE, PE
TIPO TQO
RACCORDO A COMPRESSIONE IN GHISA A T
DIN
TUBI IN ACCIAIO
(completo di ghiera antisfilamento)
filettatura secondo DIN EN 10255
secondo DIN EN 10220 serie 1, 2, 3
PE 80, PE100, PE-Xa-Tubi (ogni serie SDR 11) secondo DVGW - foglio di lavoro GW 335 A2/A3
oltre DIN 8074175,DIN EN 12201-2 e DIN 16893
TUBI IN ACCIAIO NERO
(tipo bollitore)
TUBI IN PE
APPLICAZIONI:
Acqua, Gas, Aria compressa
TEMPERATURA:
Gas: da -20 °C a +60 °C
(esclusivamente per tubi in acciaio secondo DIN EN
10255 e DIN EN 10220 serie 1); Acqua fino a 80 °C (per
tubi
in acciaio negli impianti di riscaldamento); Acqua
potabile fino a 25 °C; Aria compressa fino a 70 °C
PRESSIONI DI ESERCIZIO:
Gas: 5 bar; Acqua: 10 bar
Aria compresssa: 10 bar
CERTIFICAZIONI ED OMOLOGAZIONI:
Gas: DIN 3387-1;
DVGW-N° registr.: NG-4502BL0450
Acqua potabile: DVGW W534; DVGW-N° registr.:
DW-8511BU0380
MISURE E PESI
.
24,6 – 27,3
40,0 – 42,9
17.195.10.02
17.195.10.04
17.195.10.06
10
5
3
17.195.10.03
10
31,4 – 34,2
47,9 – 51,5
17.195.10.05
5
59,7 – 63,6
Da 21/2” a 4” vi proponiamo la nostra linea Original
ACCIAIO
ACCIAIO NERO
PE
PROFONDITÀ DI INSERIMENTO
MIN.
[MM]
MAX.
[MM]
MAX. 2
[MM]
22
35
30
DN
DE-Ø DA... A
[MM]
DE-Ø
[MM]
DE-Ø
[MM]
DE-Ø
[MM]
PESO
[G]
LARGHEZZA
~A
[MM]
MISURA
ANGOLO
~E
[MM]
15
20
32
50
30
19,7 – 21,8
21,3
20,0
20 x 1,9
431
75
42
22
40
27
45
40
28
65
50
24,6 – 27,3
26,9
25,0
25 x 2,3
548
83
48
24
40
35
25
31,4 – 34,2
33,7
31,8
32 x 2,9
725
92
56
40,0 – 42,9
42,4
–
40 x 3,7
1205
106
67
25
40
35
40
47,9 – 51,5
48,3
51,0
50 x 4,6
1178
110
72
59,7 – 63,6
60,3
63,5
63 x 5,8
2370
152
92
DE-Ø [MM]
CODICE
Q.TÀ
BOX
19,7 – 21,8
17.195.10.01
10
RACCORDO PER TUBI IN ACCIAIO, ACCIAIO NERO TIPO BOLLITORE E PE
Per tubi in PE, applicazione GAS è necessario l‘utilizzo
di anime di rinforzo (p.85).
Per tubi in PE, applicazione ACQUA è consigliato
l‘utilizzo di anime di rinforzo (p.85).
