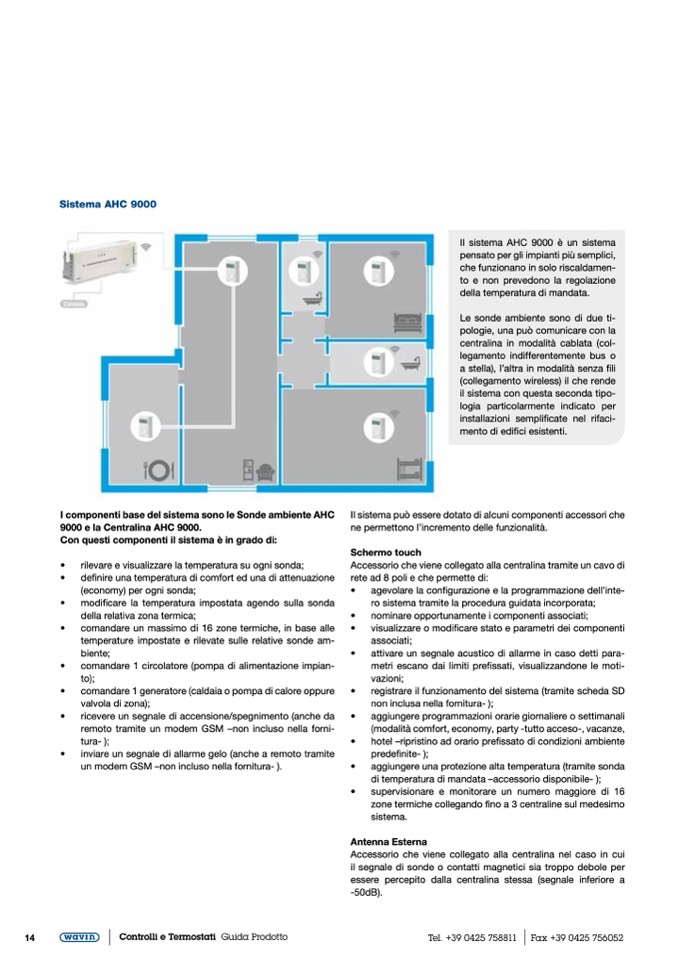

Sistema AHC 9000
I componenti base del sistema sono le Sonde ambiente AHC
9000 e la Centralina AHC 9000.
Con questi componenti il sistema è in grado di:
Il sistema AHC 9000 è un sistema
pensato per gli impianti più semplici,
che funzionano in solo riscaldamen-
to e non prevedono la regolazione
della temperatura di mandata.
Le sonde ambiente sono di due ti-
pologie, una può comunicare con la
centralina in modalità cablata (col-
legamento indifferentemente bus o
a stella), l’altra in modalità senza fili
(collegamento wireless) il che rende
il sistema con questa seconda tipo-
logia particolarmente indicato per
installazioni semplificate nel rifaci-
mento di edifici esistenti.
Il sistema può essere dotato di alcuni componenti accessori che
ne permettono l’incremento delle funzionalità.
Schermo touch
Accessorio che viene collegato alla centralina tramite un cavo di
rete ad 8 poli e che permette di:
•
agevolare la configurazione e la programmazione dell’inte-
ro sistema tramite la procedura guidata incorporata;
•
nominare opportunamente i componenti associati;
•
visualizzare o modificare stato e parametri dei componenti
associati;
•
attivare un segnale acustico di allarme in caso detti para-
metri escano dai limiti prefissati, visualizzandone le moti-
vazioni;
•
registrare il funzionamento del sistema (tramite scheda SD
non inclusa nella fornitura- );
•
aggiungere programmazioni orarie giornaliere o settimanali
(modalità comfort, economy, party -tutto acceso-, vacanze,
•
hotel –ripristino ad orario prefissato di condizioni ambiente
predefinite- );
•
aggiungere una protezione alta temperatura (tramite sonda
di temperatura di mandata –accessorio disponibile- );
•
supervisionare e monitorare un numero maggiore di 16
zone termiche collegando fino a 3 centraline sul medesimo
sistema.
Antenna Esterna
Accessorio che viene collegato alla centralina nel caso in cui
il segnale di sonde o contatti magnetici sia troppo debole per
essere percepito dalla centralina stessa (segnale inferiore a
-50dB).
•
•
•
•
•
•
•
•
rilevare e visualizzare la temperatura su ogni sonda;
definire una temperatura di comfort ed una di attenuazione
(economy) per ogni sonda;
modificare la temperatura impostata agendo sulla sonda
della relativa zona termica;
comandare un massimo di 16 zone termiche, in base alle
temperature impostate e rilevate sulle relative sonde am-
biente;
comandare 1 circolatore (pompa di alimentazione impian-
to);
comandare 1 generatore (caldaia o pompa di calore oppure
valvola di zona);
ricevere un segnale di accensione/spegnimento (anche da
remoto tramite un modem GSM –non incluso nella forni-
tura- );
inviare un segnale di allarme gelo (anche a remoto tramite
un modem GSM –non incluso nella fornitura- ).
