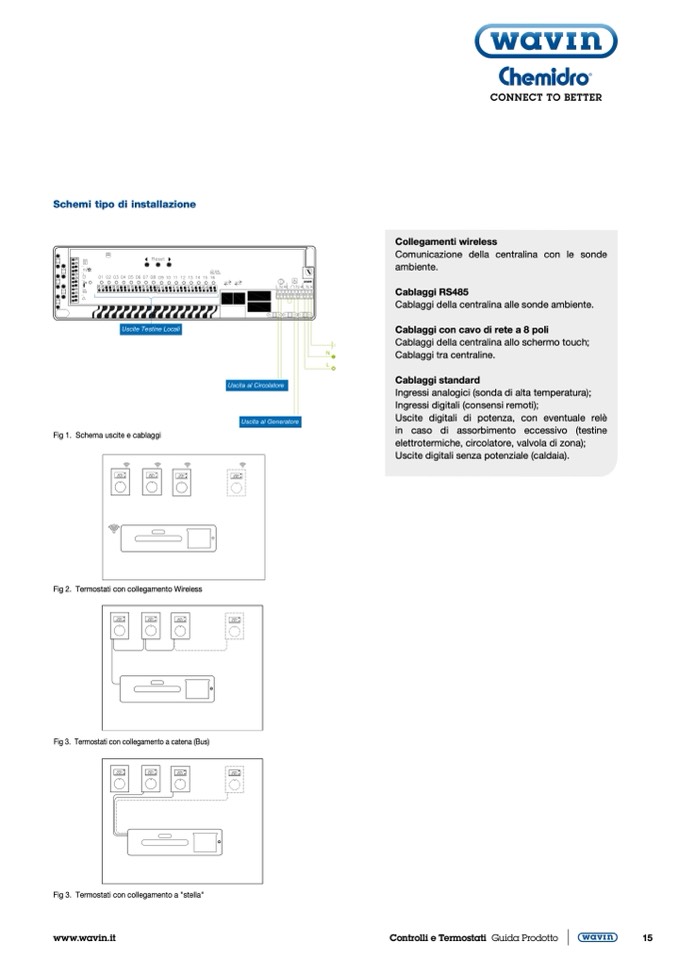

Schemi tipo di installazione

Fig 1. Schema uscite e cablaggi

Collegamenti wireless

Comunicazione della centralina con le sonde

ambiente.

Cablaggi RS485

Cablaggi della centralina alle sonde ambiente.

Cablaggi con cavo di rete a 8 poli

Cablaggi della centralina allo schermo touch;

Cablaggi tra centraline.

Cablaggi standard

Ingressi analogici (sonda di alta temperatura);

Ingressi digitali (consensi remoti);

Uscite digitali di potenza, con eventuale relè

in caso di assorbimento eccessivo (testine

elettrotermiche, circolatore, valvola di zona);

Uscite digitali senza potenziale (caldaia).

Fig 2. Termostati con collegamento Wireless

Fig 3. Termostati con collegamento a catena (Bus)

Fig 3. Termostati con collegamento a "stella"
