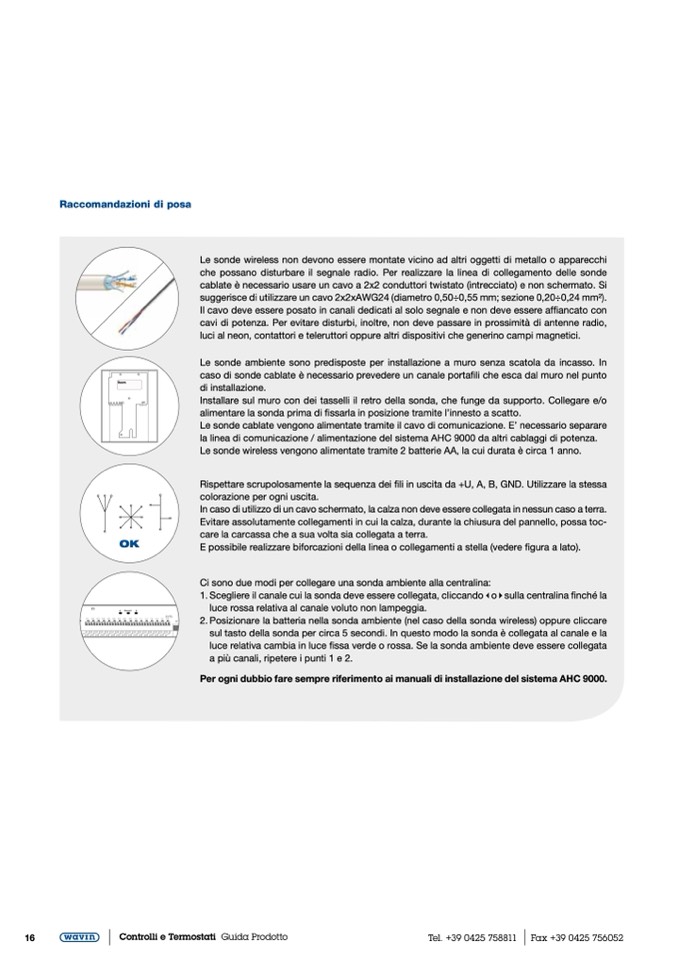

Raccomandazioni di posa
+U A B GN
Room
D
OK
Reset
Le sonde wireless non devono essere montate vicino ad altri oggetti di metallo o apparecchi
che possano disturbare il segnale radio. Per realizzare la linea di collegamento delle sonde
cablate è necessario usare un cavo a 2x2 conduttori twistato (intrecciato) e non schermato. Si
suggerisce di utilizzare un cavo 2x2xAWG24 (diametro 0,50÷0,55 mm; sezione 0,20÷0,24 mm2).
Il cavo deve essere posato in canali dedicati al solo segnale e non deve essere affiancato con
cavi di potenza. Per evitare disturbi, inoltre, non deve passare in prossimità di antenne radio,
luci al neon, contattori e teleruttori oppure altri dispositivi che generino campi magnetici.
Le sonde ambiente sono predisposte per installazione a muro senza scatola da incasso. In
caso di sonde cablate è necessario prevedere un canale portafili che esca dal muro nel punto
di installazione.
Installare sul muro con dei tasselli il retro della sonda, che funge da supporto. Collegare e/o
alimentare la sonda prima di fissarla in posizione tramite l’innesto a scatto.
Le sonde cablate vengono alimentate tramite il cavo di comunicazione. E’ necessario separare
la linea di comunicazione / alimentazione del sistema AHC 9000 da altri cablaggi di potenza.
Le sonde wireless vengono alimentate tramite 2 batterie AA, la cui durata è circa 1 anno.
Rispettare scrupolosamente la sequenza dei fili in uscita da +U, A, B, GND. Utilizzare la stessa
colorazione per ogni uscita.
In caso di utilizzo di un cavo schermato, la calza non deve essere collegata in nessun caso a terra.
Evitare assolutamente collegamenti in cui la calza, durante la chiusura del pannello, possa toc-
care la carcassa che a sua volta sia collegata a terra.
E possibile realizzare biforcazioni della linea o collegamenti a stella (vedere figura a lato).
Ci sono due modi per collegare una sonda ambiente alla centralina:
1. Scegliere il canale cui la sonda deve essere collegata, cliccando
luce rossa relativa al canale voluto non lampeggia.
o
sulla centralina finché la
0
1
0
2
0
3
0
4
0
5
0
6
0
7
0
8
0
9
1
0
1
1
1
2
1
3
1
4
1
5
16
230V
A
L
N
L
N
LN
2. Posizionare la batteria nella sonda ambiente (nel caso della sonda wireless) oppure cliccare
sul tasto della sonda per circa 5 secondi. In questo modo la sonda è collegata al canale e la
luce relativa cambia in luce fissa verde o rossa. Se la sonda ambiente deve essere collegata
a più canali, ripetere i punti 1 e 2.
Per ogni dubbio fare sempre riferimento ai manuali di installazione del sistema AHC 9000.
