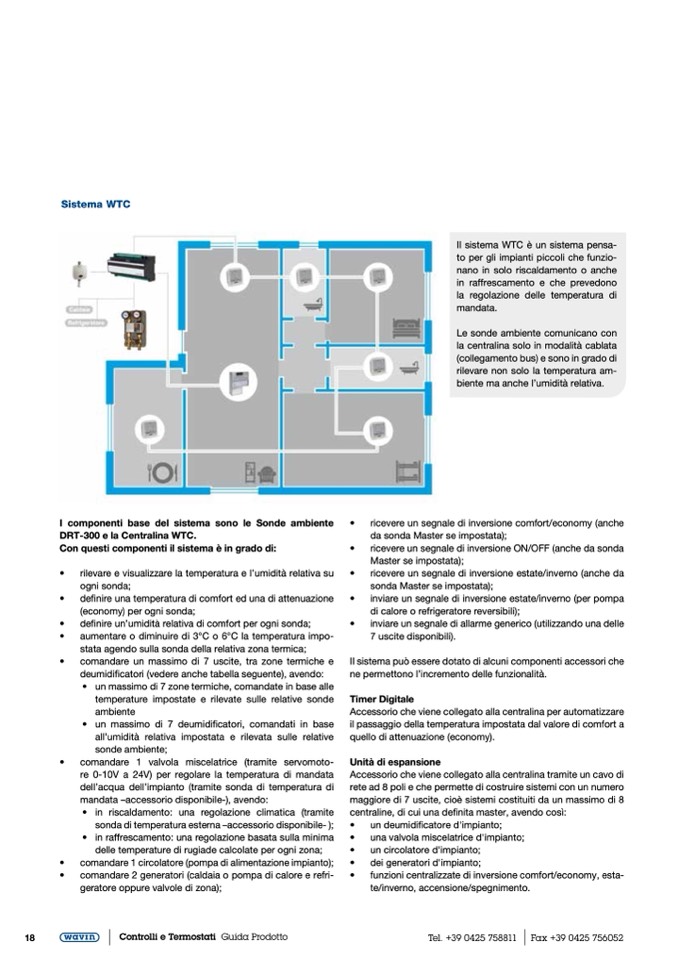

Sistema WTC
I componenti base del sistema sono le Sonde ambiente
DRT-300 e la Centralina WTC.
Con questi componenti il sistema è in grado di:
Il sistema WTC è un sistema pensa-
to per gli impianti piccoli che funzio-
nano in solo riscaldamento o anche
in raffrescamento e che prevedono
la regolazione delle temperatura di
mandata.
Le sonde ambiente comunicano con
la centralina solo in modalità cablata
(collegamento bus) e sono in grado di
rilevare non solo la temperatura am-
biente ma anche l’umidità relativa.
•
ricevere un segnale di inversione comfort/economy (anche
da sonda Master se impostata);
•
ricevere un segnale di inversione ON/OFF (anche da sonda
Master se impostata);
•
ricevere un segnale di inversione estate/inverno (anche da
sonda Master se impostata);
•
inviare un segnale di inversione estate/inverno (per pompa
di calore o refrigeratore reversibili);
•
inviare un segnale di allarme generico (utilizzando una delle
7 uscite disponibili).
Il sistema può essere dotato di alcuni componenti accessori che
ne permettono l’incremento delle funzionalità.
Timer Digitale
Accessorio che viene collegato alla centralina per automatizzare
il passaggio della temperatura impostata dal valore di comfort a
quello di attenuazione (economy).
Unità di espansione
Accessorio che viene collegato alla centralina tramite un cavo di
rete ad 8 poli e che permette di costruire sistemi con un numero
maggiore di 7 uscite, cioè sistemi costituiti da un massimo di 8
centraline, di cui una definita master, avendo così:
•
un deumidificatore d'impianto;
•
una valvola miscelatrice d'impianto;
•
un circolatore d'impianto;
•
dei generatori d'impianto;
•
funzioni centralizzate di inversione comfort/economy, esta-
te/inverno, accensione/spegnimento.
•
•
•
•
•
•
•
•
rilevare e visualizzare la temperatura e l’umidit
à relativa su
ogni sonda;
definire una temperatura di comfort ed una di attenuazione
(economy) per ogni sonda;
definire un’umidità relativa di comfort per ogni sonda;
aumentare o diminuire di 3°C o 6°C la temperatura impo-
stata agendo sulla sonda della relativa zona termica;
comandare un massimo di 7 uscite, tra zone termiche e
deumidificatori (vedere anche tabella seguente), avendo:
• un massimo di 7 zone termiche, comandate in base alle
temperature impostate e rilevate sulle relative sonde
ambiente
• un massimo di 7 deumidificatori, comandati in base
all’umidità relativa impostata e rilevata sulle relative
sonde ambiente;
comandare 1 valvola miscelatrice (tramite servomoto-
re 0-10V a 24V) per regolare la temperatura di mandata
dell’acqua dell’impianto (tramite sonda di temperatura di
mandata –accessorio disponibile-), avendo:
• in riscaldamento: una regolazione climatica (tramite
sonda di temperatura esterna –accessorio disponibile- );
• in raffrescamento: una regolazione basata sulla minima
delle temperature di rugiade calcolate per ogni zona;
comandare 1 circolatore (pompa di alimentazione impianto);
comandare 2 generatori (caldaia o pompa di calore e refri-
geratore oppure valvole di zona);
