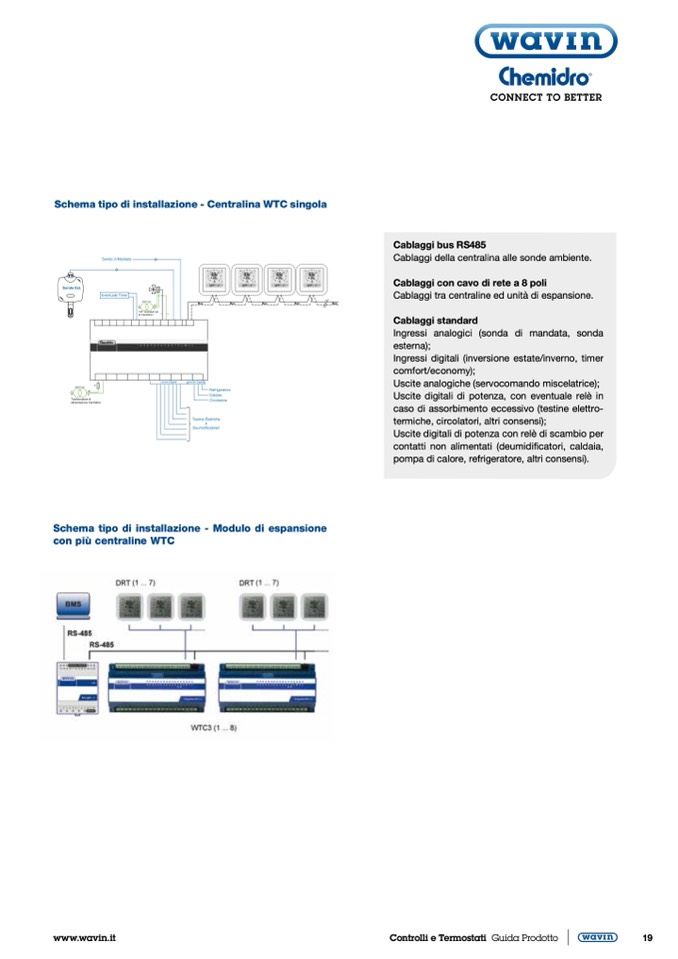

Schema tipo di installazione - Centralina WTC singola

Schema tipo di installazione - Modulo di espansione

con più centraline WTC

www.wavin.it

Controlli e Termostati Guida Prodotto

19

Cablaggi bus RS485

Cablaggi della centralina alle sonde ambiente.

Cablaggi con cavo di rete a 8 poli

Cablaggi tra centraline ed unità di espansione.

Cablaggi standard

Ingressi analogici (sonda di mandata, sonda

esterna);

Ingressi digitali (inversione estate/inverno, timer

comfort/economy);

Uscite analogiche (servocomando miscelatrice);

Uscite digitali di potenza, con eventuale relè in

caso di assorbimento eccessivo (testine elettro-

termiche, circolatori, altri consensi);

Uscite digitali di potenza con relè di scambio per

contatti non alimentati (deumidificatori, caldaia,

pompa di calore, refrigeratore, altri consensi).
