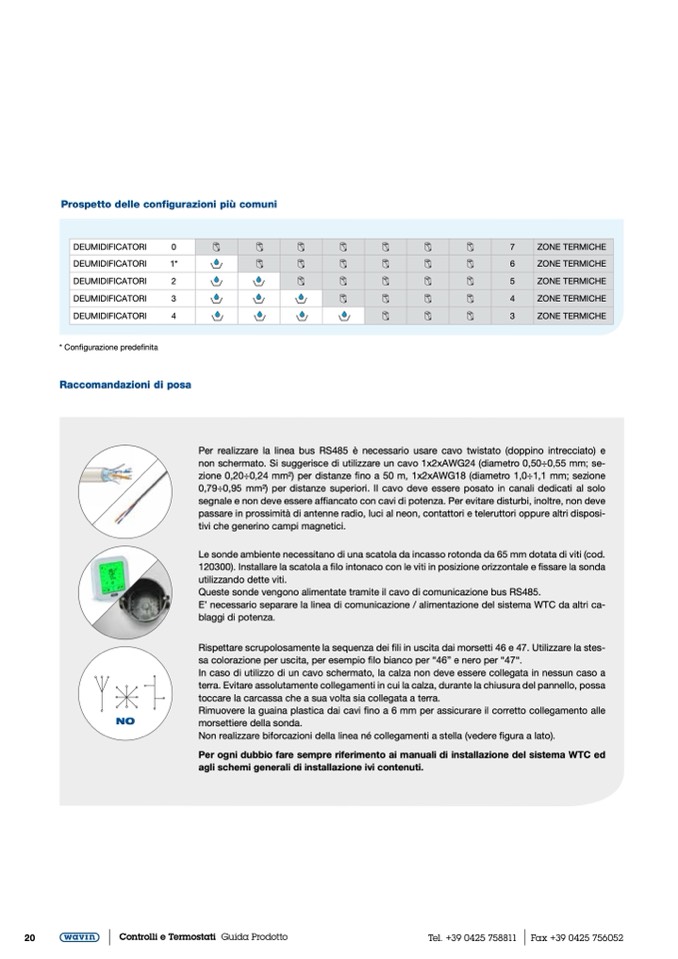

Prospetto delle configurazioni pi

ù comuni

DEUMIDIFICATORI

0

7

ZONE TERMICHE

DEUMIDIFICATORI

1*

6

ZONE TERMICHE

DEUMIDIFICATORI

2

5

ZONE TERMICHE

DEUMIDIFICATORI

3

4

ZONE TERMICHE

DEUMIDIFICATORI

4

3

ZONE TERMICHE

* Configurazione predefinita

Raccomandazioni di posa

NO

Per realizzare la linea bus RS485 è necessario usare cavo twistato (doppino intrecciato) e

non schermato. Si suggerisce di utilizzare un cavo 1x2xAWG24 (diametro 0,50÷0,55 mm; se-

zione 0,20÷0,24 mm2) per distanze fino a 50 m, 1x2xAWG18 (diametro 1,0÷1,1 mm; sezione

0,79÷0,95 mm2) per distanze superiori. Il cavo deve essere posato in canali dedicati al solo

segnale e non deve essere affiancato con cavi di potenza. Per evitare disturbi, inoltre, non deve

passare in prossimità di antenne radio, luci al neon, contattori e teleruttori oppure altri disposi-

tivi che generino campi magnetici.

Le sonde ambiente necessitano di una scatola da incasso rotonda da 65 mm dotata di viti (cod.

120300). Installare la scatola a filo intonaco con le viti in posizione orizzontale e fissare la sonda

utilizzando dette viti.

Queste sonde vengono alimentate tramite il cavo di comunicazione bus RS485.

E’ necessario separare la linea di comunicazione / alimentazione del sistema WTC da altri ca-

blaggi di potenza.

Rispettare scrupolosamente la sequenza dei fili in uscita dai morsetti 46 e 47. Utilizzare la stes-

sa colorazione per uscita, per esempio filo bianco per “46” e nero per “47“.

In caso di utilizzo di un cavo schermato, la calza non deve essere collegata in nessun caso a

terra. Evitare assolutamente collegamenti in cui la calza, durante la chiusura del pannello, possa

toccare la carcassa che a sua volta sia collegata a terra.

Rimuovere la guaina plastica dai cavi fino a 6 mm per assicurare il corretto collegamento alle

morsettiere della sonda.

Non realizzare biforcazioni della linea né collegamenti a stella (vedere figura a lato).

Per ogni dubbio fare sempre riferimento ai manuali di installazione del sistema WTC ed

agli schemi generali di installazione ivi contenuti.
