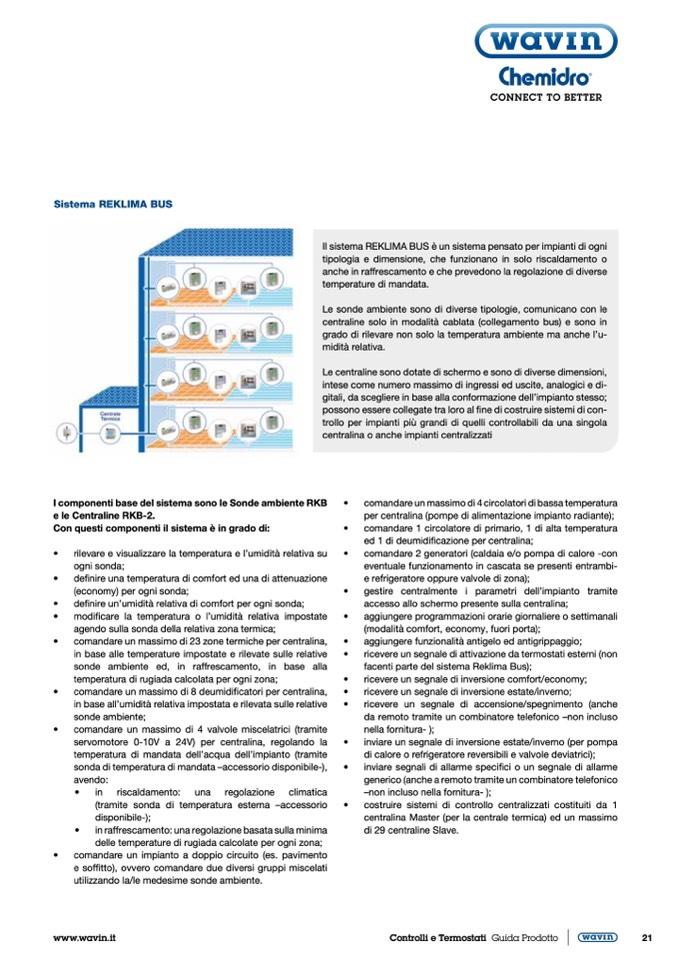

Sistema REKLIMA BUS

I componenti base del sistema sono le Sonde ambiente RKB

e le Centraline RKB-2.

Con questi componenti il sistema è in grado di:

•

rilevare e visualizzare la temperatura e l’umidità relativa su

ogni sonda;

•

definire una temperatura di comfort ed una di attenuazione

(economy) per ogni sonda;

•

definire un’umidità relativa di comfort per ogni sonda;

•

modificare la temperatura o l’umidit

à relativa impostate

agendo sulla sonda della relativa zona termica;

•

comandare un massimo di 23 zone termiche per centralina,

in base alle temperature impostate e rilevate sulle relative

sonde ambiente ed, in raffrescamento, in base alla

temperatura di rugiada calcolata per ogni zona;

•

comandare un massimo di 8 deumidi

ficatori per centralina,

in base all’umidità relativa impostata e rilevata sulle relative

sonde ambiente;

•

comandare un massimo di 4 valvole miscelatrici (tramite

servomotore 0-10V a 24V) per centralina, regolando la

temperatura di mandata dell’acqua dell’impianto (tramite

sonda di temperatura di mandata –accessorio disponibile-),

avendo:

•

in riscaldamento: una regolazione climatica

(tramite sonda di temperatura esterna –accessorio

disponibile-);

•

in raffrescamento: una regolazione basata sulla minima

delle temperature di rugiada calcolate per ogni zona;

•

comandare un impianto a doppio circuito (es. pavimento

e soffitto), ovvero comandare due diversi gruppi miscelati

utilizzando la/le medesime sonde ambiente.

•

comandare un massimo di 4 circolatori di bassa temperatura

per centralina (pompe di alimentazione impianto radiante);

•

comandare 1 circolatore di primario, 1 di alta temperatura

ed 1 di deumidificazione per centralina;

•

comandare 2 generatori (caldaia e/o pompa di calore -con

eventuale funzionamento in cascata se presenti entrambi-

e refrigeratore oppure valvole di zona);

•

gestire centralmente i parametri dell’impianto tramite

accesso allo schermo presente sulla centralina;

•

aggiungere programmazioni orarie giornaliere o settimanali

(modalità comfort, economy, fuori porta);

•

aggiungere funzionalità antigelo ed antigrippaggio;

•

ricevere un segnale di attivazione da termostati esterni (non

facenti parte del sistema Reklima Bus);

•

ricevere un segnale di inversione comfort/economy;

•

ricevere un segnale di inversione estate/inverno;

•

ricevere un segnale di accensione/spegnimento (anche

da remoto tramite un combinatore telefonico –non incluso

nella fornitura- );

•

inviare un segnale di inversione estate/inverno (per pompa

di calore o refrigeratore reversibili e valvole deviatrici);

•

inviare segnali di allarme specifici o un segnale di allarme

generico (anche a remoto tramite un combinatore telefonico

–non incluso nella fornitura- );

•

costruire sistemi di controllo centralizzati costituiti da 1

centralina Master (per la centrale termica) ed un massimo

di 29 centraline Slave.

www.wavin.it

Controlli e Termostati Guida Prodotto

21

Il sistema REKLIMA BUS è un sistema pensato per impianti di ogni

tipologia e dimensione, che funzionano in solo riscaldamento o

anche in raffrescamento e che prevedono la regolazione di diverse

temperature di mandata.

Le sonde ambiente sono di diverse tipologie, comunicano con le

centraline solo in modalità cablata (collegamento bus) e sono in

grado di rilevare non solo la temperatura ambiente ma anche l’u-

midità relativa.

Le centraline sono dotate di schermo e sono di diverse dimensioni,

intese come numero massimo di ingressi ed uscite, analogici e di-

gitali, da scegliere in base alla conformazione dell’impianto stesso;

possono essere collegate tra loro al fine di costruire sistemi di con-

trollo per impianti più grandi di quelli controllabili da una singola

centralina o anche impianti centralizzati
