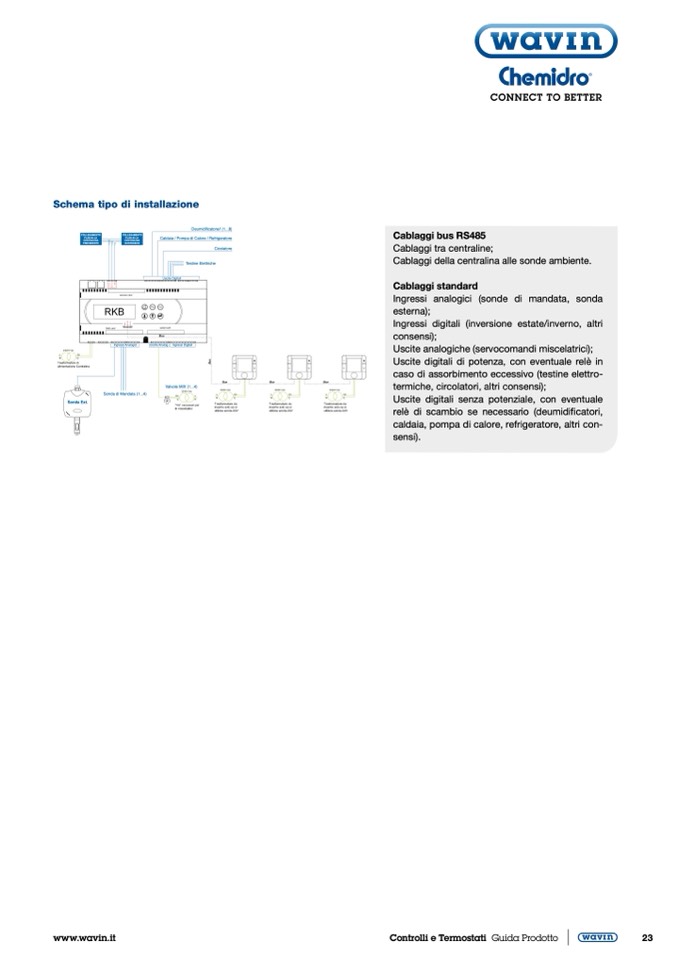

Schema tipo di installazione

Sonda Ext.

COLLEGAMENTO

PLAN ALLA

CENTRALINA

PRECEDENTE

COLLEGAMENTO

PLAN ALLA

CENTRALINA

SUCCESSIVA

Ingressi Analogici

Sonda di Mandata (1...4)

Deumidificatore/i (1...8)

Caldaia / Pompa di Calore / Refrigeratore

Cicolatore

Cablaggi bus RS485

Cablaggi tra centraline;

Cablaggi della centralina alle sonde ambiente.

Cablaggi standard

Ingressi analogici (sonde di mandata, sonda

esterna);

Ingressi digitali (inversione estate/inverno, altri

consensi);

Uscite analogiche (servocomandi miscelatrici);

Uscite digitali di potenza, con eventuale relè in

caso di assorbimento eccessivo (testine elettro-

termiche, circolatori, altri consensi);

Uscite digitali senza potenziale, con eventuale

relè di scambio se necessario (deumidificatori,

caldaia, pompa di calore, refrigeratore, altri con-

sensi).

www.wavin.it

Controlli e Termostati Guida Prodotto

23

Uscite Analog.

Ingressi Digitali

Uscite Digitali

Valvole MIX (1...4)

Bus

Bus

Bus

Testine Elettriche

B

u

s

mode

mode

mode
