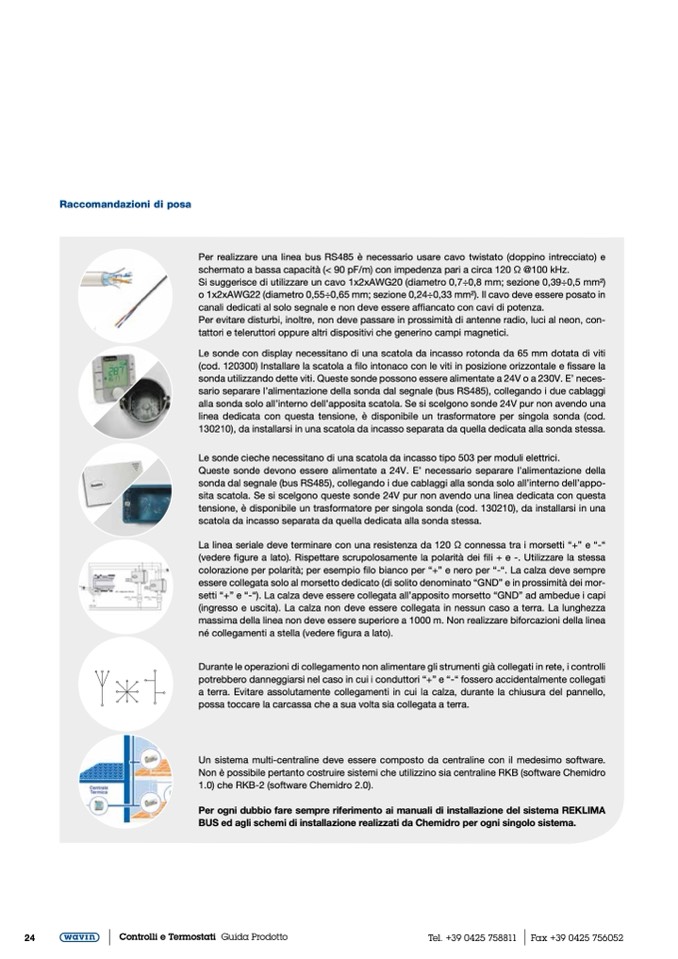

Raccomandazioni di posa

Per realizzare una linea bus RS485 è necessario usare cavo twistato (doppino intrecciato) e

schermato a bassa capacità (< 90 pF/m) con impedenza pari a circa 120 Ω @100 kHz.

Si suggerisce di utilizzare un cavo 1x2xAWG20 (diametro 0,7÷0,8 mm; sezione 0,39÷0,5 mm2)

o 1x2xAWG22 (diametro 0,55÷0,65 mm; sezione 0,24÷0,33 mm2). Il cavo deve essere posato in

canali dedicati al solo segnale e non deve essere affiancato con cavi di potenza.

Per evitare disturbi, inoltre, non deve passare in prossimità di antenne radio, luci al neon, con-

tattori e teleruttori oppure altri dispositivi che generino campi magnetici.

Le sonde con display necessitano di una scatola da incasso rotonda da 65 mm dotata di viti

(cod. 120300) Installare la scatola a filo intonaco con le viti in posizione orizzontale e fissare la

sonda utilizzando dette viti. Queste sonde possono essere alimentate a 24V o a 230V. E’ neces-

sario separare l’alimentazione della sonda dal segnale (bus RS485), collegando i due cablaggi

alla sonda solo all’interno dell’apposita scatola. Se si scelgono sonde 24V pur non avendo una

linea dedicata con questa tensione, è disponibile un trasformatore per singola sonda (cod.

130210), da installarsi in una scatola da incasso separata da quella dedicata alla sonda stessa.

Le sonde cieche necessitano di una scatola da incasso tipo 503 per moduli elettrici.

Queste sonde devono essere alimentate a 24V. E’ necessario separare l’alimentazione della

sonda dal segnale (bus RS485), collegando i due cablaggi alla sonda solo all’interno dell’appo-

sita scatola. Se si scelgono queste sonde 24V pur non avendo una linea dedicata con questa

tensione, è disponibile un trasformatore per singola sonda (cod. 130210), da installarsi in una

scatola da incasso separata da quella dedicata alla sonda stessa.

La linea seriale deve terminare con una resistenza da 120 Ω connessa tra i morsetti “+” e “-“

(vedere figure a lato). Rispettare scrupolosamente la polarità dei fili + e -. Utilizzare la stessa

colorazione per polarità; per esempio filo bianco per “+” e nero per “-“. La calza deve sempre

essere collegata solo al morsetto dedicato (di solito denominato “GND” e in prossimità dei mor-

setti “+” e “-“). La calza deve essere collegata all’apposito morsetto “GND” ad ambedue i capi

(ingresso e uscita). La calza non deve essere collegata in nessun caso a terra. La lunghezza

massima della linea non deve essere superiore a 1000 m. Non realizzare biforcazioni della linea

né collegamenti a stella (vedere figura a lato).

Durante le operazioni di collegamento non alimentare gli strumenti già collegati in rete, i controlli

potrebbero danneggiarsi nel caso in cui i conduttori “+” e “-“ fossero accidentalmente collegati

a terra. Evitare assolutamente collegamenti in cui la calza, durante la chiusura del pannello,

possa toccare la carcassa che a sua volta sia collegata a terra.

Un sistema multi-centraline deve essere composto da centraline con il medesimo software.

Non è possibile pertanto costruire sistemi che utilizzino sia centraline RKB (software Chemidro

1.0) che RKB-2 (software Chemidro 2.0).

Per ogni dubbio fare sempre riferimento ai manuali di installazione del sistema REKLIMA

BUS ed agli schemi di installazione realizzati da Chemidro per ogni singolo sistema.
