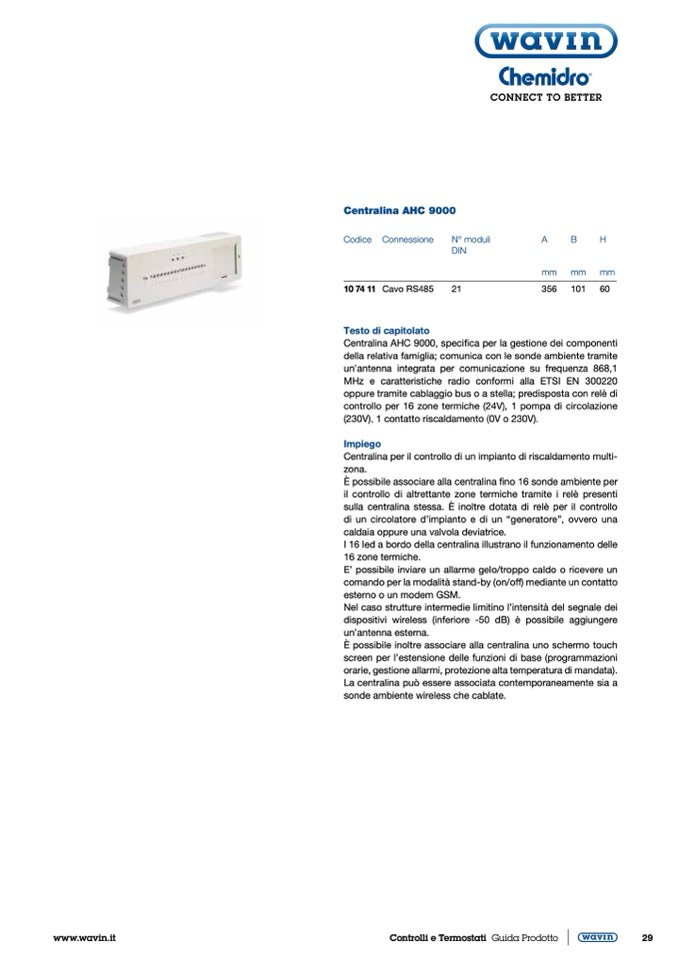

Centralina AHC 9000
Codice Connessione
N° moduli
DIN
10 74 11 Cavo RS485
21
Testo di capitolato
A
B
H
mm mm mm
356
101
60
www.wavin.it
Controlli e Termostati Guida Prodotto
29
Centralina AHC 9000, specifica per la gestione dei componenti
della relativa famiglia; comunica con le sonde ambiente tramite
un'antenna integrata per comunicazione su frequenza 868,1
MHz e caratteristiche radio conformi alla ETSI EN 300220
oppure tramite cablaggio bus o a stella; predisposta con relè di
controllo per 16 zone termiche (24V), 1 pompa di circolazione
(230V), 1 contatto riscaldamento (0V o 230V).
Impiego
Centralina per il controllo di un impianto di riscaldamento multi-
zona.
È possibile associare alla centralina fino 16 sonde ambiente per
il controllo di altrettante zone termiche tramite i relè presenti
sulla centralina stessa. È inoltre dotata di relè per il controllo
di un circolatore d’impianto e di un “generatore”, ovvero una
caldaia oppure una valvola deviatrice.
I 16 led a bordo della centralina illustrano il funzionamento delle
16 zone termiche.
E’ possibile inviare un allarme gelo/troppo caldo o ricevere un
comando per la modalità stand-by (on/off) mediante un contatto
esterno o un modem GSM.
Nel caso strutture intermedie limitino l’intensità del segnale dei
dispositivi wireless (inferiore -50 dB) è possibile aggiungere
un’antenna esterna.
È possibile inoltre associare alla centralina uno schermo touch
screen per l’estensione delle funzioni di base (programmazioni
orarie, gestione allarmi, protezione alta temperatura di mandata).
La centralina può essere associata contemporaneamente sia a
sonde ambiente wireless che cablate.
