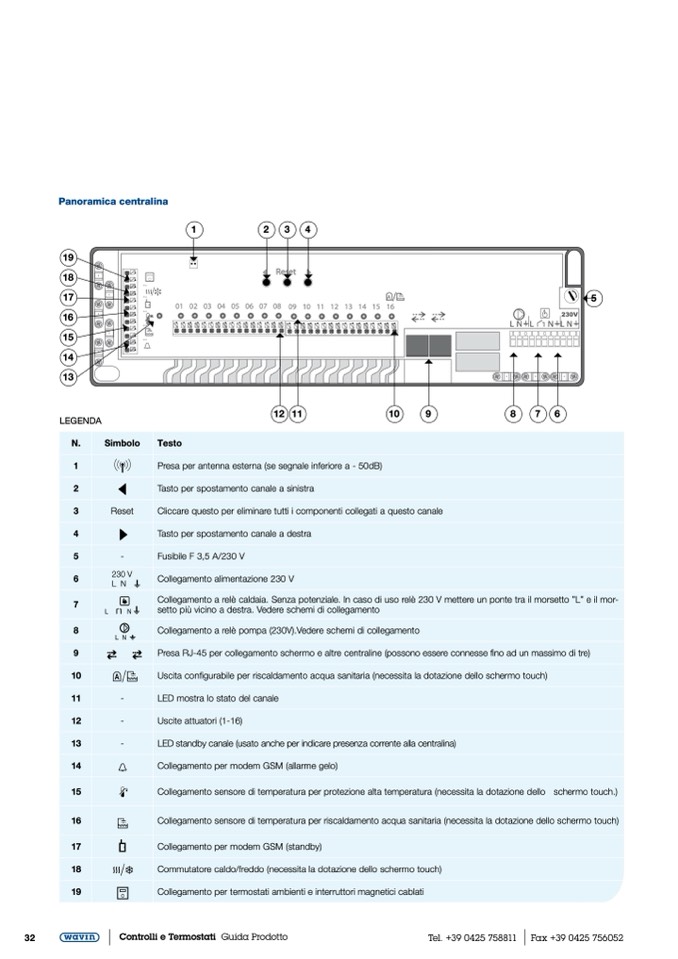

Panoramica centralina

19

18

17

16

15

14

13

LEGENDA

N.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

1

2

3

4

Reset

Simbolo

Reset

-

230 V

LN

-

-

-

Testo

0102030405060708 0910111213141516

230V

LN

L

NLN

8

7 6

Presa per antenna esterna (se segnale inferiore a - 50dB)

Tasto per spostamento canale a sinistra

12 11

10

9

Cliccare questo per eliminare tutti i componenti collegati a questo canale

Tasto per spostamento canale a destra

Fusibile F 3,5 A/230 V

Collegamento alimentazione 230 V

A

5

Collegamento a relè caldaia. Senza potenziale. In caso di uso relè 230 V mettere un ponte tra il morsetto ”L” e il mor-

setto più vicino a destra. Vedere schemi di collegamento

Collegamento a relè pompa (230V).Vedere schemi di collegamento

Presa RJ-45 per collegamento schermo e altre centraline (possono essere connesse fino ad un massimo di tre)

Uscita configurabile per riscaldamento acqua sanitaria (necessita la dotazione dello schermo touch)

LED mostra lo stato del canale

Uscite attuatori (1-16)

LED standby canale (usato anche per indicare presenza corrente alla centralina)

Collegamento per modem GSM (allarme gelo)

Collegamento sensore di temperatura per protezione alta temperatura (necessita la dotazione dello

schermo touch.)

Collegamento sensore di temperatura per riscaldamento acqua sanitaria (necessita la dotazione dello schermo touch)

Collegamento per modem GSM (standby)

Commutatore caldo/freddo (necessita la dotazione dello schermo touch)

Collegamento per termostati ambienti e interruttori magnetici cablati
