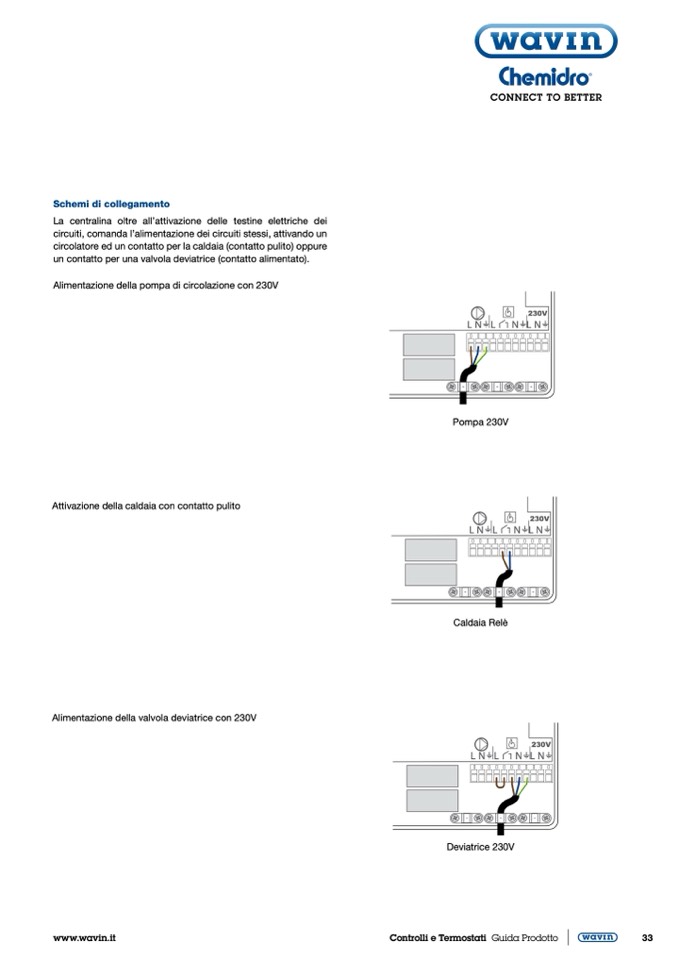

Schemi di collegamento

La centralina oltre all’attivazione delle testine elettriche dei

circuiti, comanda l’alimentazione dei circuiti stessi, attivando un

circolatore ed un contatto per la caldaia (contatto pulito) oppure

un contatto per una valvola deviatrice (contatto alimentato).

Alimentazione della pompa di circolazione con 230V

230V

LN

L

NLN

Attivazione della caldaia con contatto pulito

Pompa

Pompa 230V

230V

LN

L

NLN

Alimentazione della valvola deviatrice con 230V

Caldaia

Caldaia Relè

Relè

230V

LN

L

NLN

Deviatrice 230V

Caldaia

230 V
