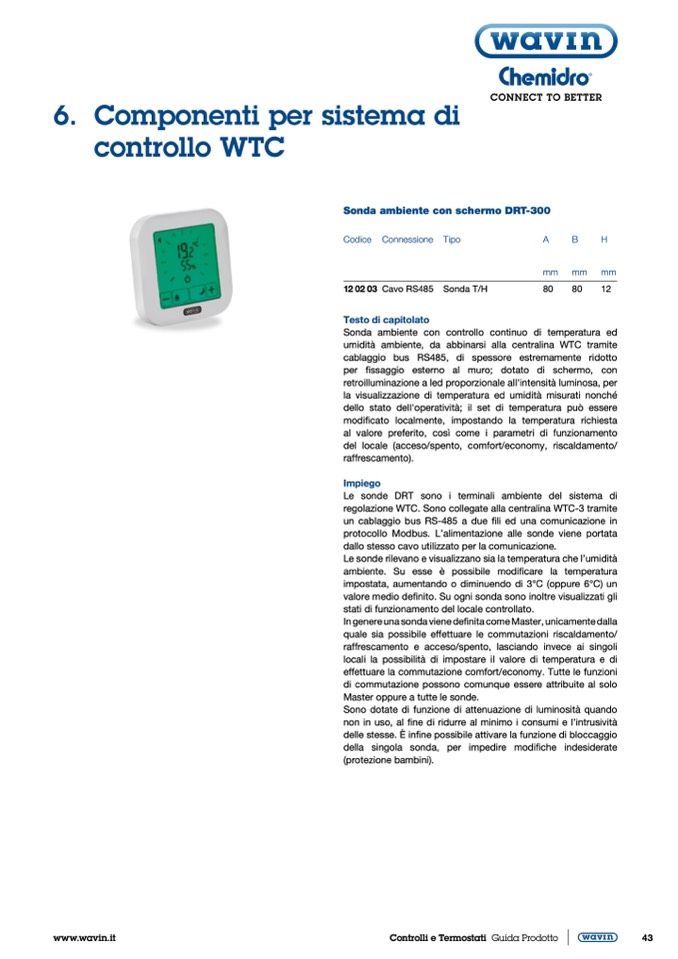

6. Componenti per sistema di
controllo WTC
Sonda ambiente con schermo DRT-300
Codice Connessione Tipo
A
B
H
mm mm mm
12 02 03 Cavo RS485 Sonda T/H
80
80
12
Testo di capitolato
Sonda ambiente con controllo continuo di temperatura ed
umidità ambiente, da abbinarsi alla centralina WTC tramite
cablaggio bus RS485, di spessore estremamente ridotto
per fissaggio esterno al muro; dotato di schermo, con
retroilluminazione a led proporzionale all'intensità luminosa, per
la visualizzazione di temperatura ed umidità misurati nonché
dello stato dell'operatività; il set di temperatura può essere
modificato localmente, impostando la temperatura richiesta
al valore preferito, così come i parametri di funzionamento
del locale (acceso/spento, comfort/economy, riscaldamento/
raffrescamento).
Impiego
Le sonde DRT sono i terminali ambiente del sistema di
regolazione WTC. Sono collegate alla centralina WTC-3 tramite
un cablaggio bus RS-485 a due fili ed una comunicazione in
protocollo Modbus. L’alimentazione alle sonde viene portata
dallo stesso cavo utilizzato per la comunicazione.
Le sonde rilevano e visualizzano sia la temperatura che l’umidità
ambiente. Su esse è possibile modificare la temperatura
impostata, aumentando o diminuendo di 3°C (oppure 6°C) un
valore medio definito. Su ogni sonda sono inoltre visualizzati gli
stati di funzionamento del locale controllato.
In genere una sonda viene definita come Master, unicamente dalla
quale sia possibile effettuare le commutazioni riscaldamento/
raffrescamento e acceso/spento, lasciando invece ai singoli
locali la possibilità di impostare il valore di temperatura e di
effettuare la commutazione comfort/economy. Tutte le funzioni
di commutazione possono comunque essere attribuite al solo
Master oppure a tutte le sonde.
Sono dotate di funzione di attenuazione di luminosità quando
non in uso, al fine di ridurre al minimo i consumi e l’intrusività
delle stesse. È infine possibile attivare la funzione di bloccaggio
della singola sonda, per impedire modifiche indesiderate
(protezione bambini).
