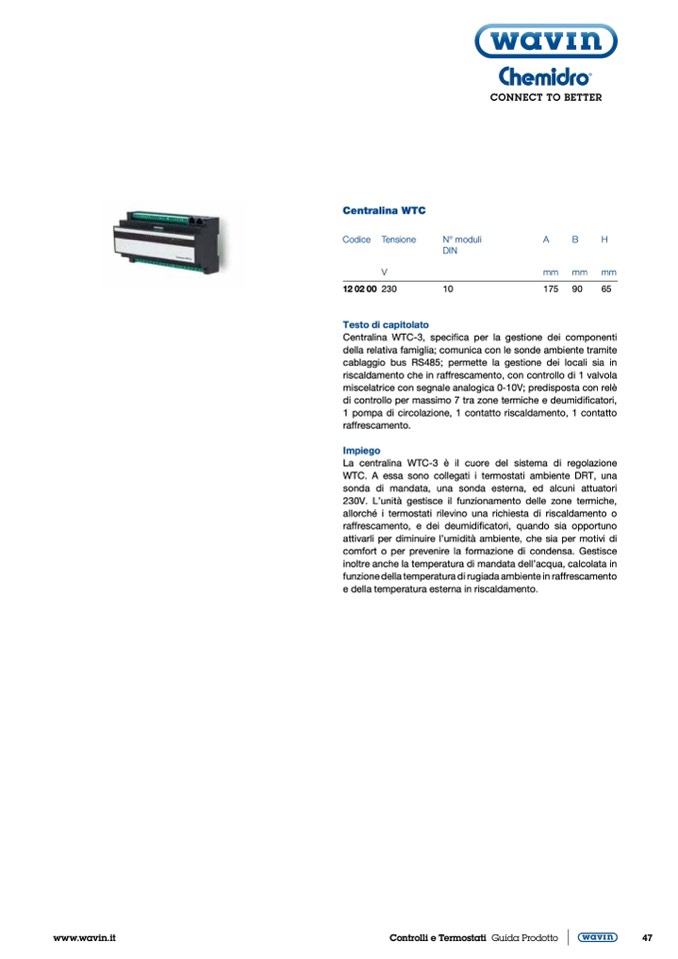

Centralina WTC

Codice Tensione

V

120200 230

Testo di capitolato

N° moduli

DIN

10

A

B

H

mm mm mm

175

90

65

Centralina WTC-3, specifica per la gestione dei componenti

della relativa famiglia; comunica con le sonde ambiente tramite

cablaggio bus RS485; permette la gestione dei locali sia in

riscaldamento che in raffrescamento, con controllo di 1 valvola

miscelatrice con segnale analogica 0-10V; predisposta con relè

di controllo per massimo 7 tra zone termiche e deumidificatori,

1 pompa di circolazione, 1 contatto riscaldamento, 1 contatto

raffrescamento.

Impiego

La centralina WTC-3 è il cuore del sistema di regolazione

WTC. A essa sono collegati i termostati ambiente DRT, una

sonda di mandata, una sonda esterna, ed alcuni attuatori

230V. L’unità gestisce il funzionamento delle zone termiche,

allorché i termostati rilevino una richiesta di riscaldamento o

raffrescamento, e dei deumidificatori, quando sia opportuno

attivarli per diminuire l’umidità ambiente, che sia per motivi di

comfort o per prevenire la formazione di condensa. Gestisce

inoltre anche la temperatura di mandata dell’acqua, calcolata in

funzione della temperatura di rugiada ambiente in raffrescamento

e della temperatura esterna in riscaldamento.
