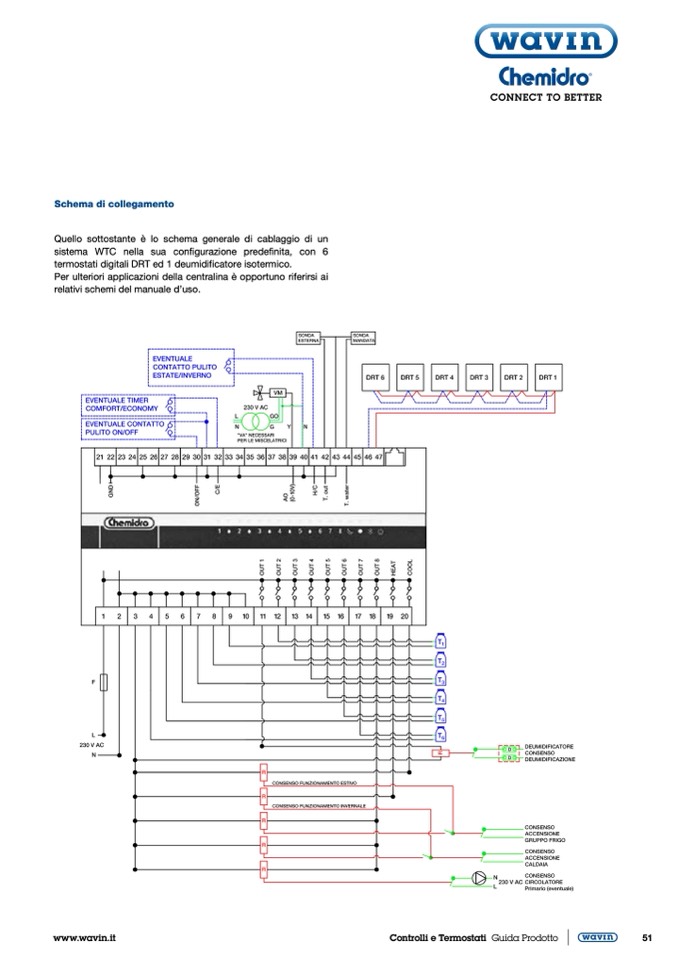

Schema di collegamento
Quello sottostante è lo schema generale di cablaggio di un
sistema WTC nella sua configurazione predefinita, con 6
termostati digitali DRT ed 1 deumidificatore isotermico.
Per ulteriori applicazioni della centralina è opportuno riferirsi ai
relativi schemi del manuale d’uso.
