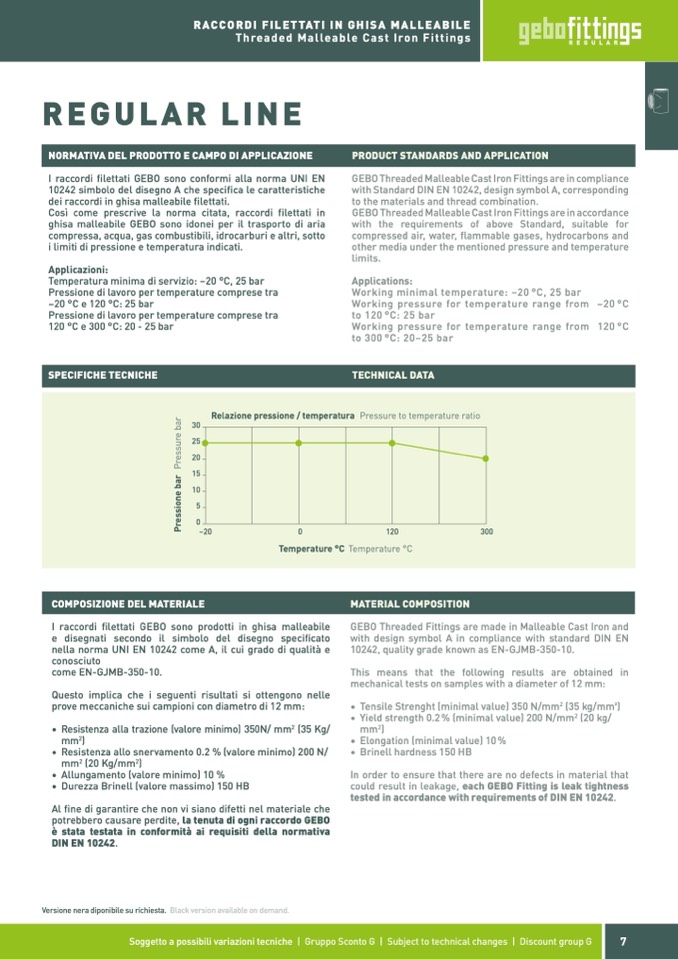

RACCORDI FILETTATI IN GHISA MALLEABILE

Threaded Malleable Cast Iron Fittings

REGULAR LINE

NORMATIVA DEL PRODOTTO E CAMPO DI APPLICAZIONE

I raccordi filettati GEBO sono conformi alla norma UNI EN

10242 simbolo del disegno A che specifica le caratteristiche

dei raccordi in ghisa malleabile filettati.

Così come prescrive la norma citata, raccordi filettati in

ghisa malleabile GEBO sono idonei per il trasporto di aria

compressa, acqua, gas combustibili, idrocarburi e altri, sotto

i limiti di pressione e temperatura indicati.

Applicazioni:

Temperatura minima di servizio: –20 °C, 25 bar

Pressione di lavoro per temperature comprese tra

–20 °C e 120 °C: 25 bar

Pressione di lavoro per temperature comprese tra

120 °C e 300 °C: 20 - 25 bar

SPECIFICHE TECNICHE

PRODUCT STANDARDS AND APPLICATION

GEBO Threaded Malleable Cast Iron Fittings are in compliance

with Standard DIN EN 10242, design symbol A, corresponding

to the materials and thread combination.

GEBO Threaded Malleable Cast Iron Fittings are in accordance

with the requirements of above Standard, suitable for

compressed air, water, flammable gases, hydrocarbons and

other media under the mentioned pressure and temperature

limits.

Applications:

Working minimal temperature: –20 °C, 25 bar

Working pressure for temperature range from –20 °C

to 120 °C: 25 bar

Working pressure for temperature range from 120 °C

to 300 °C: 20–25 bar

TECHNICAL DATA

30

Relazione pressione / temperatura Pressure to temperature ratio

25

20

15

10

5

0

–20

0

120

300

Temperature °C Temperature °C

COMPOSIZIONE DEL MATERIALE

I raccordi filettati GEBO sono prodotti in ghisa malleabile

e disegnati secondo il simbolo del disegno specificato

nella norma UNI EN 10242 come A, il cui grado di qualità e

conosciuto

Questo implica che i seguenti risultati si ottengono nelle

prove meccaniche sui campioni con diametro di 12 mm:

MATERIAL COMPOSITION

GEBO Threaded Fittings are made in Malleable Cast Iron and

with design symbol A in compliance with standard DIN EN

10242, quality grade known as EN-GJMB-350-10.

This means that the following results are obtained in

mechanical tests on samples with a diameter of 12 mm:

come EN-GJMB-350-10.

• Resistenza alla trazione (valore minimo) 350N/ mm

2

(35 Kg/

mm

2

)

• Tensile Strenght (minimal value) 350 N/mm

2

(35 kg/mm2)

• Yield strength 0.2 % (minimal value) 200 N/mm

2

(20 kg/

• Resistenza allo snervamento 0.2 % (valore minimo) 200 N/

mm

2

(20 Kg/mm

2

)

mm

2

)

• Elongation (minimal value) 10 %

• Brinell hardness 150 HB

• Allungamento (valore minimo) 10 %

• Durezza Brinell (valore massimo) 150 HB

In order to ensure that there are no defects in material that

could result in leakage, each GEBO Fitting is leak tightness

tested in accordance with requirements of DIN EN 10242.

Al fine di garantire che non vi siano difetti nel materiale che

potrebbero causare perdite, la tenuta di ogni raccordo GEBO

è stata testata in conformità ai requisiti della normativa

DIN EN 10242.

Versione nera diponibile su richiesta. Black version available on demand.

Soggetto a possibili variazioni tecniche | Gruppo Sconto G | Subject to technical changes | Discount group G
