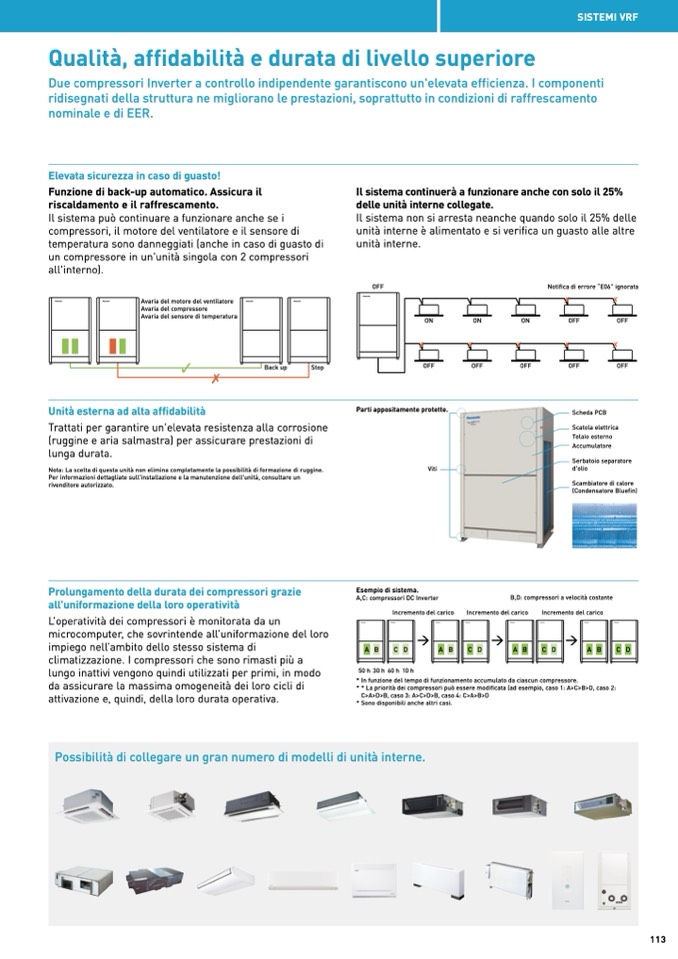

SISTEMI VRF
Qualità, affidabilità e durata di livello superiore
Due compressori Inverter a controllo indipendente garantiscono un'elevata efficienza. I componenti
ridisegnati della struttura ne migliorano le prestazioni, soprattutto in condizioni di raffrescamento
nominale e di EER.
Elevata sicurezza in caso di guasto!
Funzione di back-up automatico. Assicura il
riscaldamento e il raffrescamento.
Il sistema può continuare a funzionare anche se i
compressori, il motore del ventilatore e il sensore di
temperatura sono danneggiati (anche in caso di guasto di
un compressore in un'unità singola con 2 compressori
all'interno).
Avaria del motore del ventilatore
Avaria del compressore
Avaria del sensore di temperatura
Il sistema continuerà a funzionare anche con solo il 25%
delle unità interne collegate.
Il sistema non si arresta neanche quando solo il 25% delle
unità interne è alimentato e si verifica un guasto alle altre
unità interne.
OFF
Notifica di errore “E06” ignorata
ON
ON
ON
OFF
OFF
Back u p
Stop
OFF
OFF
OFF
OFF
OFF
Scheda PCB
Scatola elettrica
Telaio esterno
Accumulatore
Serbatoio separatore
d'olio
Scambiatore di calore
(Condensatore Bluefin)
B,D: compressori a velocità costante
Unità esterna ad alta affidabilità
Parti appositamente protette.
Trattati per garantire un'elevata resistenza alla corrosione
(ruggine e aria salmastra) per assicurare prestazioni di
lunga durata.
Nota: La scelta di questa unit
à non elimina completamente la possibilità di formazione di ruggine.
Viti
Per informazioni dettagliate sull'installazione e la manutenzione dell'unità, consultare un
rivenditore autorizzato.
Prolungamento della durata dei compressori grazie
all’uniformazione della loro operatività
L’operatività dei compressori è monitorata da un
microcomputer, che sovrintende all’uniformazione del loro
impiego nell’ambito dello stesso sistema di
climatizzazione. I compressori che sono rimasti più a
lungo inattivi vengono quindi utilizzati per primi, in modo
da assicurare la massima omogeneità dei loro cicli di
attivazione e, quindi, della loro durata operativa.
Esempio di sistema.
A,C: compressori DC Inverter
Incremento del carico
50 h 30 h 60 h 10 h
Incremento del carico
Incremento del carico
AB
CD
AB
CD
* In funzione del tempo di funzionamento accumulato da ciascun compressore.
* * La priorità dei compressori può essere modificata (ad esempio, caso 1: A>C>B>D, caso 2:
C>A>D>B, caso 3: A>C>D>B, caso 4: C>A>B>D
* Sono disponibili anche altri casi.
AB
CD
AB
CD
Possibilità di collegare un gran numero di modelli di unità interne.
113
