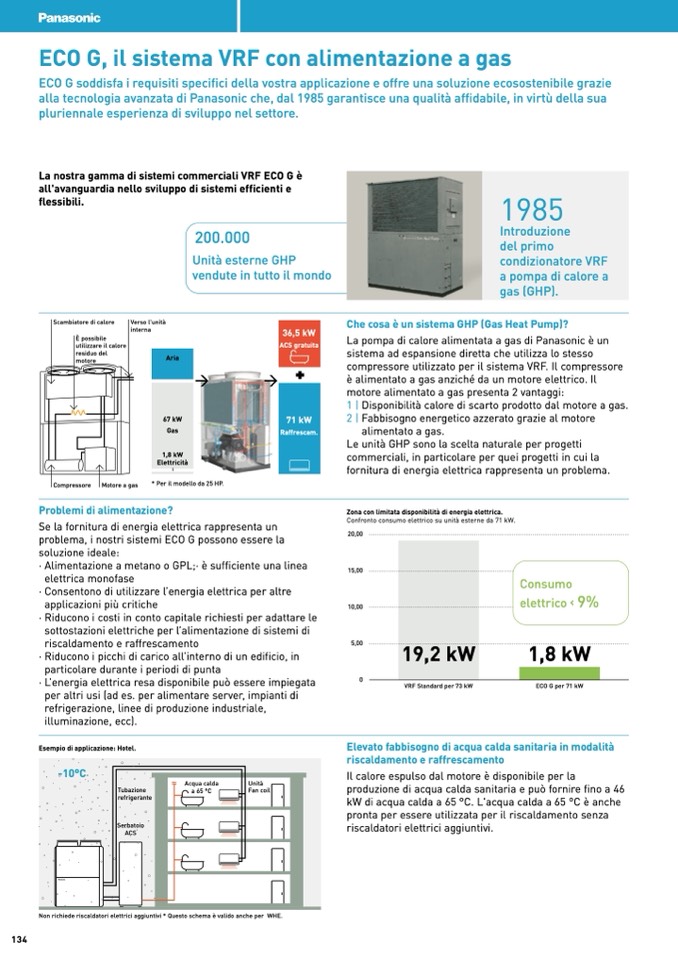

ECO G, il sistema VRF con alimentazione a gas

ECO G soddisfa i requisiti specifici della vostra applicazione e offre una soluzione ecosostenibile grazie

alla tecnologia avanzata di Panasonic che, dal 1985 garantisce una qualità affidabile, in virtù della sua

pluriennale esperienza di sviluppo nel settore.

La nostra gamma di sistemi commerciali VRF ECO G è

all'avanguardia nello sviluppo di sistemi efficienti e

flessibili.

Scambiatore di calore

Verso l'unità

Che cosa è un sistema GHP (Gas Heat Pump)?

La pompa di calore alimentata a gas di Panasonic è un

sistema ad espansione diretta che utilizza lo stesso

compressore utilizzato per il sistema VRF. Il compressore

è alimentato a gas anziché da un motore elettrico. Il

motore alimentato a gas presenta 2 vantaggi:

1 | Disponibilità calore di scarto prodotto dal motore a gas.

2 | Fabbisogno energetico azzerato grazie al motore

alimentato a gas.

Le unità GHP sono la scelta naturale per progetti

commerciali, in particolare per quei progetti in cui la

fornitura di energia elettrica rappresenta un problema.

200.000

Unità esterne GHP

vendute in tutto il mondo

interna

È possibile

utilizzare il calore

residuo del

motore

Aria

67 kW

Gas

1,8 kW

Elettricità

Compressore

Motore a gas

* Per il modello da 25 HP.

Problemi di alimentazione?

Se la fornitura di energia elettrica rappresenta un

problema, i nostri sistemi ECO G possono essere la

soluzione ideale:

· Alimentazione a metano o GPL;· è sufficiente una linea

elettrica monofase

· Consentono di utilizzare l’energia elettrica per altre

applicazioni più critiche

· Riducono i costi in conto capitale richiesti per adattare le

sottostazioni elettriche per l’alimentazione di sistemi di

riscaldamento e raffrescamento

· Riducono i picchi di carico all’interno di un edificio, in

particolare durante i periodi di punta

· L’energia elettrica resa disponibile pu

ò essere impiegata

per altri usi (ad es. per alimentare server, impianti di

refrigerazione, linee di produzione industriale,

illuminazione, ecc).

Esempio di applicazione: Hotel.

Zona con limitata disponibilità di energia elettrica.

Confronto consumo elettrico su unità esterne da 71 kW.

20,00

15,00

10,00

5,00

0

VRF Standard per 73 kW

Consumo

elettrico ‹ 9%

1,8 kW

ECO G per 71 kW

134

-10°C

Acqua calda

a 65 °C

Unità

Fan coil

Tubazione

refrigerante

Serbatoio

ACS

Non richiede riscaldatori elettrici aggiuntivi * Questo schema è valido anche per WHE.

36,5 kW

ACS gratuita

Elevato fabbisogno di acqua calda sanitaria in modalità

riscaldamento e raffrescamento

Il calore espulso dal motore è disponibile per la

produzione di acqua calda sanitaria e può fornire fino a 46

kW di acqua calda a 65 °C. L'acqua calda a 65 °C è anche

pronta per essere utilizzata per il riscaldamento senza

riscaldatori elettrici aggiuntivi.

1985

Introduzione

del primo

condizionatore VRF

a pompa di calore a

gas (GHP).

71 kW

Raffrescam.

19,2 kW
