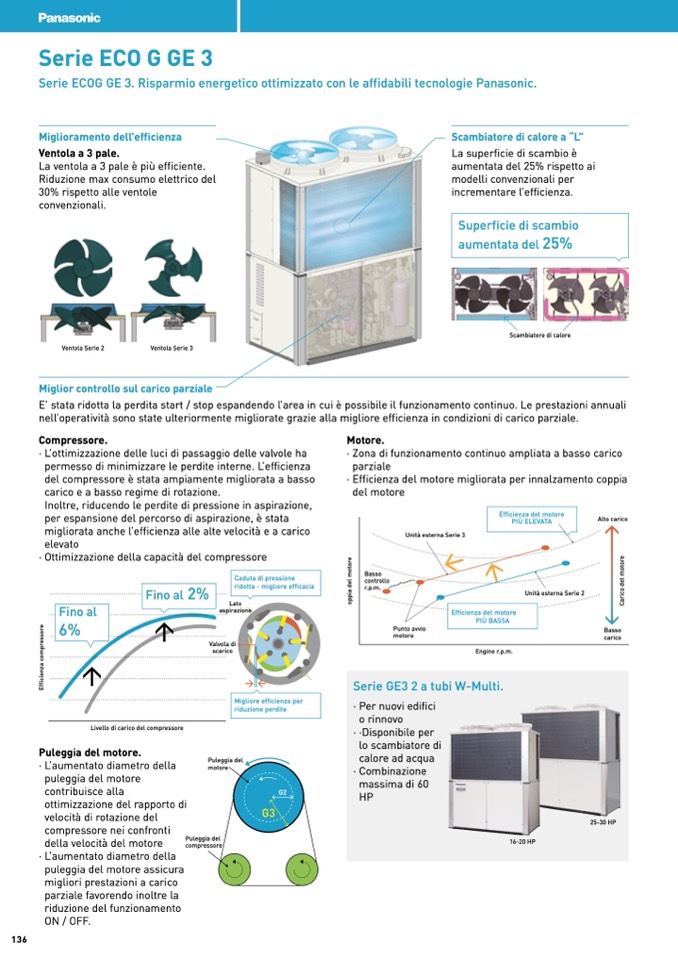

Serie ECO G GE 3

Serie ECOG GE 3. Risparmio energetico ottimizzato con le affidabili tecnologie Panasonic.

Miglioramento dell’efficienza

Ventola a 3 pale.

La ventola a 3 pale è più efficiente.

Riduzione max consumo elettrico del

30% rispetto alle ventole

convenzionali.

Ventola Serie 2

Ventola Serie 3

Miglior controllo sul carico parziale

Scambiatore di calore a “L”

La superficie di scambio è

aumentata del 25% rispetto ai

modelli convenzionali per

incrementare l’efficienza.

Superficie di scambio

aumentata del 25%

Scambiatore di calore

E’ stata ridotta la perdita start / stop espandendo l’area in cui è possibile il funzionamento continuo. Le prestazioni annuali

nell’operatività sono state ulteriormente migliorate grazie alla migliore efficienza in condizioni di carico parziale.

Compressore.

· L’ottimizzazione delle luci di passaggio delle valvole ha

permesso di minimizzare le perdite interne. L’efficienza

del compressore è stata ampiamente migliorata a basso

carico e a basso regime di rotazione.

Inoltre, riducendo le perdite di pressione in aspirazione,

per espansione del percorso di aspirazione, è stata

migliorata anche l’efficienza alle alte velocità e a carico

elevato

· Ottimizzazione della capacità del compressore

Caduta di pressione

ridotta - migliore efficacia

Lato

aspirazione

Valvola di

scarico

Migliore efficienza per

riduzione perdite

Motore.

· Zona di funzionamento continuo ampliata a basso carico

parziale

· Efficienza del motore migliorata per innalzamento coppia

del motore

Fino al

6%

Livello di carico del compressore

Puleggia del motore.

Engine r.p.m.

Fino al 2%

Basso

controllo

r.p.m.

Unità esterna Serie 3

Punto avvio

motore

Unità esterna Serie 2

Efficienza del motore

PIÙ ELEVATA

Alto carico

Basso

carico

E

f

f

i

c

i

e

n

z

a

c

o

m

p

r

e

s

s

o

r

e

o

p

p

i

a

d

e

l

m

o

t

o

r

e

C

a

r

i

c

o

d

e

l

m

o

t

o

r

e

136

· L’aumentato diametro della

puleggia del motore

contribuisce alla

ottimizzazione del rapporto di

velocità di rotazione del

compressore nei confronti

della velocità del motore

· L’aumentato diametro della

puleggia del motore assicura

migliori prestazioni a carico

parziale favorendo inoltre la

riduzione del funzionamento

ON / OFF.

G2

Puleggia del

motore

Puleggia del

compressore

G3

Efficienza del motore

PIÙ BASSA

Serie GE3 2 a tubi W-Multi.

· Per nuovi edifici

o rinnovo

· ·Disponibile per

lo scambiatore di

calore ad acqua

· Combinazione

massima di 60

HP

16-20 HP

25-30 HP
