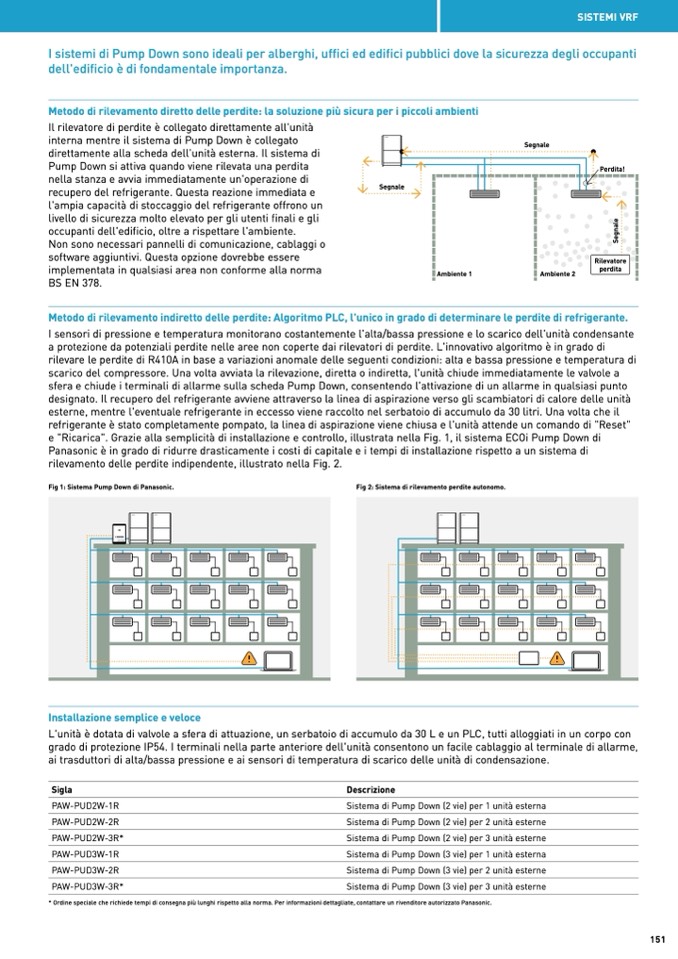

SISTEMI VRF

I sistemi di Pump Down sono ideali per alberghi, uffici ed edifici pubblici dove la sicurezza degli occupanti

dell'edificio è di fondamentale importanza.

Metodo di rilevamento diretto delle perdite: la soluzione più sicura per i piccoli ambienti

Il rilevatore di perdite è collegato direttamente all'unità

interna mentre il sistema di Pump Down è collegato

direttamente alla scheda dell'unità esterna. Il sistema di

Pump Down si attiva quando viene rilevata una perdita

nella stanza e avvia immediatamente un'operazione di

recupero del refrigerante. Questa reazione immediata e

l'ampia capacità di stoccaggio del refrigerante offrono un

livello di sicurezza molto elevato per gli utenti finali e gli

occupanti dell'edificio, oltre a rispettare l'ambiente.

Non sono necessari pannelli di comunicazione, cablaggi o

software aggiuntivi. Questa opzione dovrebbe essere

implementata in qualsiasi area non conforme alla norma

BS EN 378.

Segnale

Ambiente 2

Perdita!

S

e

g

n

a

l

e

Metodo di rilevamento indiretto delle perdite: Algoritmo PLC, l'unico in grado di determinare le perdite di refrigerante.

I sensori di pressione e temperatura monitorano costantemente l'alta/bassa pressione e lo scarico dell'unità condensante

a protezione da potenziali perdite nelle aree non coperte dai rilevatori di perdite. L'innovativo algoritmo è in grado di

rilevare le perdite di R410A in base a variazioni anomale delle seguenti condizioni: alta e bassa pressione e temperatura di

scarico del compressore. Una volta avviata la rilevazione, diretta o indiretta, l'unità chiude immediatamente le valvole a

sfera e chiude i terminali di allarme sulla scheda Pump Down, consentendo l'attivazione di un allarme in qualsiasi punto

designato. Il recupero del refrigerante avviene attraverso la linea di aspirazione verso gli scambiatori di calore delle unità

esterne, mentre l'eventuale refrigerante in eccesso viene raccolto nel serbatoio di accumulo da 30 litri. Una volta che il

refrigerante è stato completamente pompato, la linea di aspirazione viene chiusa e l'unità attende un comando di "Reset"

e "Ricarica". Grazie alla semplicità di installazione e controllo, illustrata nella Fig. 1, il sistema ECOi Pump Down di

Panasonic è in grado di ridurre drasticamente i costi di capitale e i tempi di installazione rispetto a un sistema di

rilevamento delle perdite indipendente, illustrato nella Fig. 2.

Fig 1: Sistema Pump Down di Panasonic.

Fig 2: Sistema di rilevamento perdite autonomo.

Installazione semplice e veloce

L'unità è dotata di valvole a sfera di attuazione, un serbatoio di accumulo da 30 L e un PLC, tutti alloggiati in un corpo con

grado di protezione IP54. I terminali nella parte anteriore dell'unità consentono un facile cablaggio al terminale di allarme,

ai trasduttori di alta/bassa pressione e ai sensori di temperatura di scarico delle unità di condensazione.

Sigla

PAW-PUD2W-1R

PAW-PUD2W-2R

PAW-PUD2W-3R*

PAW-PUD3W-1R

PAW-PUD3W-2R

PAW-PUD3W-3R*

* Ordine speciale che richiede tempi di consegna più lunghi rispetto alla norma. Per informazioni dettagliate, contattare un rivenditore autorizzato Panasonic.

Segnale

Ambiente 1

Descrizione

Sistema di Pump Down (2 vie) per 1 unità esterna

Sistema di Pump Down (2 vie) per 2 unità esterne

Sistema di Pump Down (2 vie) per 3 unità esterne

Sistema di Pump Down (3 vie) per 1 unità esterna

Sistema di Pump Down (3 vie) per 2 unità esterne

Sistema di Pump Down (3 vie) per 3 unità esterne

Rilevatore

perdita

151
