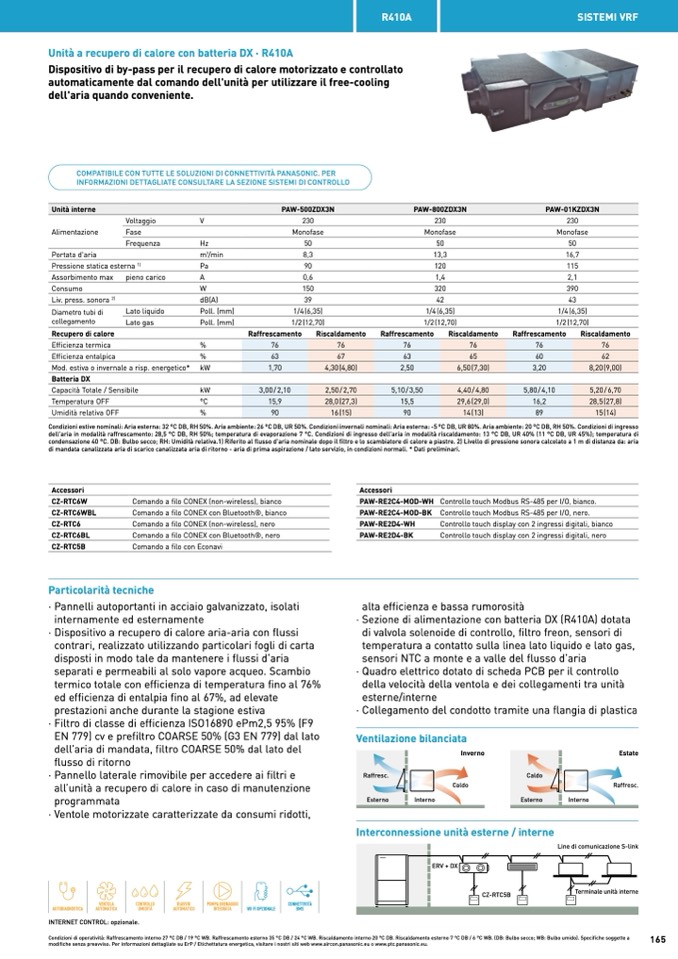

R410A
SISTEMI VRF
Unità a recupero di calore con batteria DX · R410A
Dispositivo di by-pass per il recupero di calore motorizzato e controllato
automaticamente dal comando dell'unità per utilizzare il free-cooling
dell'aria quando conveniente.
COMPATIBILE CON TUTTE LE SOLUZIONI DI CONNETTIVIT
À PANASONIC. PER
INFORMAZIONI DETTAGLIATE CONSULTARE LA SEZIONE SISTEMI DI CONTROLLO
Unità interne
PAW-500ZDX3N
PAW-800ZDX3N
PAW-01KZDX3N
Voltaggio
Alimentazione
Fase
Frequenza
Portata d'aria
Pressione statica esterna
1)
V
Hz
m3/min
Pa
A
W
dB(A)
Poll. (mm)
Poll. (mm)
%
%
kW
kW
°C
%
230
Monofase
50
8,3
90
0,6
150
39
1/4 (6,35)
1/2 (12,70)
230
Monofase
50
13,3
120
1,4
320
42
1/4 (6,35)
1/2 (12,70)
230
Monofase
50
16,7
115
2,1
390
43
1/4 (6,35)
1/2 (12,70)
Assorbimento max
Consumo
Liv. press. sonora
2)
Diametro tubi di
collegamento
Recupero di calore
Efficienza termica
Efficienza entalpica
pieno carico
Lato liquido
Lato gas
Mod. estiva o invernale a risp. energetico*
Batteria DX
Capacità Totale / Sensibile
Temperatura OFF
Umidità relativa OFF
Raffrescamento
Riscaldamento
Raffrescamento
Riscaldamento
Raffrescamento
Riscaldamento
76
76
76
76
76
76
63
67
63
65
60
62
1,70
4,30 (4,80)
2,50
6,50 (7,30)
3,20
8,20 (9,00)
3,00 / 2,10
2,50 / 2,70
5,10 / 3,50
4,40 / 4,80
5,80 / 4,10
5,20 / 6,70
15,9
28,0 (27,3)
15,5
29,6 (29,0)
16,2
28,5 (27,8)
90
16 (15)
90
14 (13)
89
15 (14)
Condizioni estive nominali: Aria esterna: 32 °C DB, RH 50%. Aria ambiente: 26 °C DB, UR 50%. Condizioni invernali nominali: Aria esterna: -5 °C DB, UR 80%. Aria ambiente: 20 °C DB, RH 50%. Condizioni di ingresso
dell'aria in modalità raffrescamento: 28,5 °C DB, RH 50%; temperatura di evaporazione 7 °C. Condizioni di ingresso dell'aria in modalità riscaldamento: 13 °C DB, UR 40% (11 °C DB, UR 45%); temperatura di
condensazione 40 °C. DB: Bulbo secco; RH: Umidità relativa.1) Riferito al flusso d'aria nominale dopo il filtro e lo scambiatore di calore a piastre. 2) Livello di pressione sonora calcolato a 1 m di distanza da: aria
di mandata canalizzata aria di scarico canalizzata aria di ritorno - aria di prima aspirazione / lato servizio, in condizioni normali. * Dati preliminari.
Accessori
CZ-RTC6W
CZ-RTC6WBL
CZ-RTC6
CZ-RTC6BL
CZ-RTC5B
Comando a filo CONEX (non-wireless), bianco
Comando a filo CONEX con Bluetooth®, bianco
Comando a filo CONEX (non-wireless), nero
Comando a filo CONEX con Bluetooth®, nero
Comando a filo con Econavi
Accessori
PAW-RE2C4-MOD-WH
PAW-RE2C4-MOD-BK
PAW-RE2D4-WH
PAW-RE2D4-BK
Controllo touch Modbus RS-485 per I/O, bianco.
Controllo touch Modbus RS-485 per I/O, nero.
Controllo touch display con 2 ingressi digitali, bianco
Controllo touch display con 2 ingressi digitali, nero
Particolarità tecniche
· Pannelli autoportanti in acciaio galvanizzato, isolati
internamente ed esternamente
· Dispositivo a recupero di calore aria-aria con flussi
contrari, realizzato utilizzando particolari fogli di carta
disposti in modo tale da mantenere i flussi d’aria
separati e permeabili al solo vapore acqueo. Scambio
termico totale con efficienza di temperatura fino al 76%
ed efficienza di entalpia fino al 67%, ad elevate
prestazioni anche durante la stagione estiva
· Filtro di classe di efficienza ISO16890 ePm2,5 95% (F9
EN 779) cv e prefiltro COARSE 50% (G3 EN 779) dal lato
dell’aria di mandata, filtro COARSE 50% dal lato del
flusso di ritorno
· Pannello laterale rimovibile per accedere ai filtri e
all’unità a recupero di calore in caso di manutenzione
programmata
· Ventole motorizzate caratterizzate da consumi ridotti,
alta efficienza e bassa rumorosità
· Sezione di alimentazione con batteria DX (R410A) dotata
di valvola solenoide di controllo, filtro freon, sensori di
temperatura a contatto sulla linea lato liquido e lato gas,
sensori NTC a monte e a valle del flusso d’aria
· Quadro elettrico dotato di scheda PCB per il controllo
della velocità della ventola e dei collegamenti tra unità
esterne/interne
· Collegamento del condotto tramite una flangia di plastica
Ventilazione bilanciata
Raffresc.
Esterno
Inverno
Caldo
Estate
Raffresc.
Interno
Line di comunicazione S-link
Terminale unità interne
165
Interno
Caldo
Esterno
Interconnessione unità esterne / interne
ERV + DX
CZ-RTC5B
AUTODIAGNOSTICA
VENTOLA
AUTOMATICA
CONTROLLO
UMIDITÀ
RIAVVIO
AUTOMATICO
POMPA DRENAGGIO
INTEGRATA
CONNETTIVITÀ
WI-FI OPZIONALE
BMS
INTERNET CONTROL: opzionale.
Condizioni di operatività: Raffrescamento interno 27 °C DB / 19 °C WB. Raffrescamento esterno 35 °C DB / 24 °C WB. Riscaldamento interno 20 °C DB. Riscaldamento esterno 7 °C DB / 6 °C WB. (DB: Bulbo secco; WB: Bulbo umido). Specifiche soggette a
modifiche senza preavviso. Per informazioni dettagliate su ErP / Etichettatura energetica, visitare i nostri siti web www.aircon.panasonic.eu o www.ptc.panasonic.eu.
