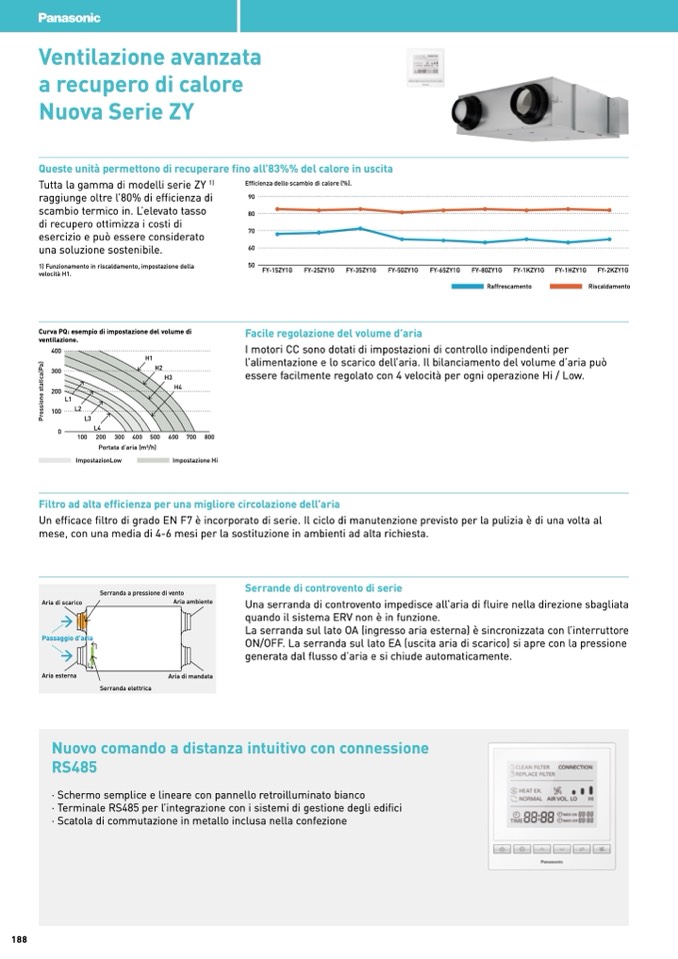

Ventilazione avanzata
a recupero di calore
Nuova Serie ZY
Queste unità permettono di recuperare fino all’83%% del calore in uscita
Tutta la gamma di modelli serie ZY
1)
raggiunge oltre l’80% di efficienza di
scambio termico in. L’elevato tasso
di recupero ottimizza i costi di
esercizio e può essere considerato
una soluzione sostenibile.
1) Funzionamento in riscaldamento, impostazione della
velocità H1.
Curva PQ: esempio di impostazione del volume di
ventilazione.
Efficienza dello scambio di calore (%).
400
300
200
L1
L2
L3
L4
H1
I motori CC sono dotati di impostazioni di controllo indipendenti per
l’alimentazione e lo scarico dell’aria. Il bilanciamento del volume d’aria può
essere facilmente regolato con 4 velocità per ogni operazione Hi / Low.
100
0
100 200 300 400 500 600 700 800
Portata d’aria (m3/h)
ImpostazionLow
Impostazione Hi
H2
H3
H4
90
80
70
60
50
FY-15ZY1G
FY-25ZY1G
FY-35ZY1G
FY-50ZY1G
FY-65ZY1G
FY-80ZY1G
FY-1KZY1G
FY-1HZY1G
FY-2KZY1G
Riscaldamento
Facile regolazione del volume d’aria
P
r
e
s
s
i
o
n
e
s
t
a
t
i
c
a
(
P
a
)
Filtro ad alta efficienza per una migliore circolazione dell’aria
Un efficace filtro di grado EN F7 è incorporato di serie. Il ciclo di manutenzione previsto per la pulizia è di una volta al
mese, con una media di 4-6 mesi per la sostituzione in ambienti ad alta richiesta.
Serrande di controvento di serie
Una serranda di controvento impedisce all’aria di fluire nella direzione sbagliata
quando il sistema ERV non è in funzione.
La serranda sul lato OA (ingresso aria esterna) è sincronizzata con l’interruttore
ON/OFF. La serranda sul lato EA (uscita aria di scarico) si apre con la pressione
generata dal flusso d’aria e si chiude automaticamente.
Raffrescamento
188
Aria di scarico
Passaggio d’aria
Aria esterna
Serranda a pressione di vento
Aria ambiente
Serranda elettrica
Aria di mandata
Nuovo comando a distanza intuitivo con connessione
RS485
· Schermo semplice e lineare con pannello retroilluminato bianco
· Terminale RS485 per l’integrazione con i sistemi di gestione degli edifici
· Scatola di commutazione in metallo inclusa nella confezione
