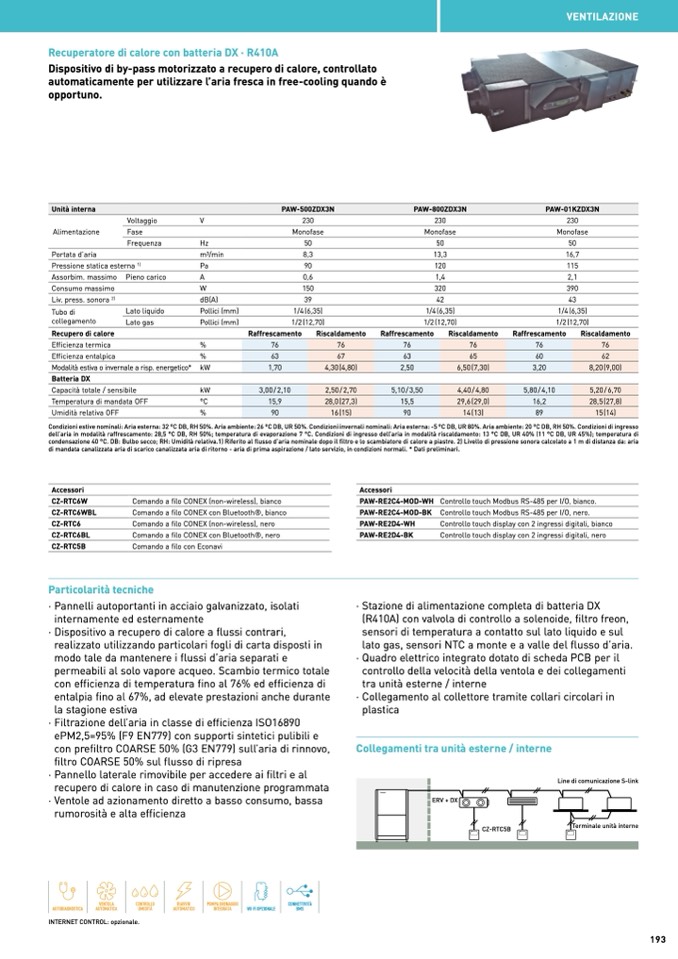

VENTILAZIONE

Recuperatore di calore con batteria DX · R410A

Dispositivo di by-pass motorizzato a recupero di calore, controllato

automaticamente per utilizzare l’aria fresca in free-cooling quando è

opportuno.

Unità interna

PAW-500ZDX3N

PAW-800ZDX3N

PAW-01KZDX3N

Voltaggio

Alimentazione

Fase

Frequenza

Portata d’aria

Pressione statica esterna

1)

V

Hz

m3/min

Pa

A

W

dB(A)

Pollici (mm)

Pollici (mm)

%

%

kW

kW

°C

%

230

Monofase

50

8,3

90

0,6

150

39

1/4 (6,35)

1/2 (12,70)

230

Monofase

50

13,3

120

1,4

320

42

1/4 (6,35)

1/2 (12,70)

230

Monofase

50

16,7

115

2,1

390

43

1/4 (6,35)

1/2 (12,70)

Assorbim. massimo

Consumo massimo

Liv. press. sonora

2)

Tubo di

collegamento

Recupero di calore

Pieno carico

Lato liquido

Lato gas

Raffrescamento

Riscaldamento

Raffrescamento

Riscaldamento

Raffrescamento

Riscaldamento

Efficienza termica

Efficienza entalpica

Modalità estiva o invernale a risp. energetico*

Batteria DX

Capacità totale / sensibile

Temperatura di mandata OFF

Umidità relativa OFF

76

76

76

76

76

76

63

67

63

65

60

62

1,70

4,30 (4,80)

2,50

6,50 (7,30)

3,20

8,20 (9,00)

3,00 / 2,10

2,50 / 2,70

5,10 / 3,50

4,40 / 4,80

5,80 / 4,10

5,20 / 6,70

15,9

28,0 (27,3)

15,5

29,6 (29,0)

16,2

28,5 (27,8)

90

16 (15)

90

14 (13)

89

15 (14)

Condizioni estive nominali: Aria esterna: 32 °C DB, RH 50%. Aria ambiente: 26 °C DB, UR 50%. Condizioni invernali nominali: Aria esterna: -5 °C DB, UR 80%. Aria ambiente: 20 °C DB, RH 50%. Condizioni di ingresso

dell’aria in modalità raffrescamento: 28,5 °C DB, RH 50%; temperatura di evaporazione 7 °C. Condizioni di ingresso dell’aria in modalità riscaldamento: 13 °C DB, UR 40% (11 °C DB, UR 45%); temperatura di

condensazione 40 °C. DB: Bulbo secco; RH: Umidità relativa.1) Riferito al flusso d’aria nominale dopo il filtro e lo scambiatore di calore a piastre. 2) Livello di pressione sonora calcolato a 1 m di distanza da: aria

di mandata canalizzata aria di scarico canalizzata aria di ritorno - aria di prima aspirazione / lato servizio, in condizioni normali. * Dati preliminari.

Accessori

CZ-RTC6W

CZ-RTC6WBL

CZ-RTC6

CZ-RTC6BL

CZ-RTC5B

Comando a filo CONEX (non-wireless), bianco

Comando a filo CONEX con Bluetooth®, bianco

Comando a filo CONEX (non-wireless), nero

Comando a filo CONEX con Bluetooth®, nero

Comando a filo con Econavi

Accessori

PAW-RE2C4-MOD-WH

PAW-RE2C4-MOD-BK

PAW-RE2D4-WH

PAW-RE2D4-BK

Controllo touch Modbus RS-485 per I/O, bianco.

Controllo touch Modbus RS-485 per I/O, nero.

Controllo touch display con 2 ingressi digitali, bianco

Controllo touch display con 2 ingressi digitali, nero

Particolarità tecniche

· Pannelli autoportanti in acciaio galvanizzato, isolati

internamente ed esternamente

· Dispositivo a recupero di calore a flussi contrari,

realizzato utilizzando particolari fogli di carta disposti in

modo tale da mantenere i flussi d’aria separati e

permeabili al solo vapore acqueo. Scambio termico totale

con efficienza di temperatura fino al 76% ed efficienza di

entalpia fino al 67%, ad elevate prestazioni anche durante

la stagione estiva

· Filtrazione dell’aria in classe di efficienza ISO16890

ePM2,5=95% (F9 EN779) con supporti sintetici pulibili e

con prefiltro COARSE 50% (G3 EN779) sull’aria di rinnovo,

filtro COARSE 50% sul flusso di ripresa

· Pannello laterale rimovibile per accedere ai filtri e al

recupero di calore in caso di manutenzione programmata

· Ventole ad azionamento diretto a basso consumo, bassa

rumorosità e alta efficienza

· Stazione di alimentazione completa di batteria DX

(R410A) con valvola di controllo a solenoide, filtro freon,

sensori di temperatura a contatto sul lato liquido e sul

lato gas, sensori NTC a monte e a valle del flusso d’aria.

· Quadro elettrico integrato dotato di scheda PCB per il

controllo della velocità della ventola e dei collegamenti

tra unità esterne / interne

· Collegamento al collettore tramite collari circolari in

plastica

Collegamenti tra unità esterne / interne

ERV + DX

CZ-RTC5B

Line di comunicazione S-link

Terminale unità interne

VENTOLA

CONTROLLO

AUTODIAGNOSTICA

AUTOMATICA

UMIDITÀ

RIAVVIO

AUTOMATICO

POMPA DRENAGGIO

INTEGRATA

CONNETTIVITÀ

WI-FI OPZIONALE

BMS

INTERNET CONTROL: opzionale.
